20英尺34立方ISO标准罐式集装箱结构设计

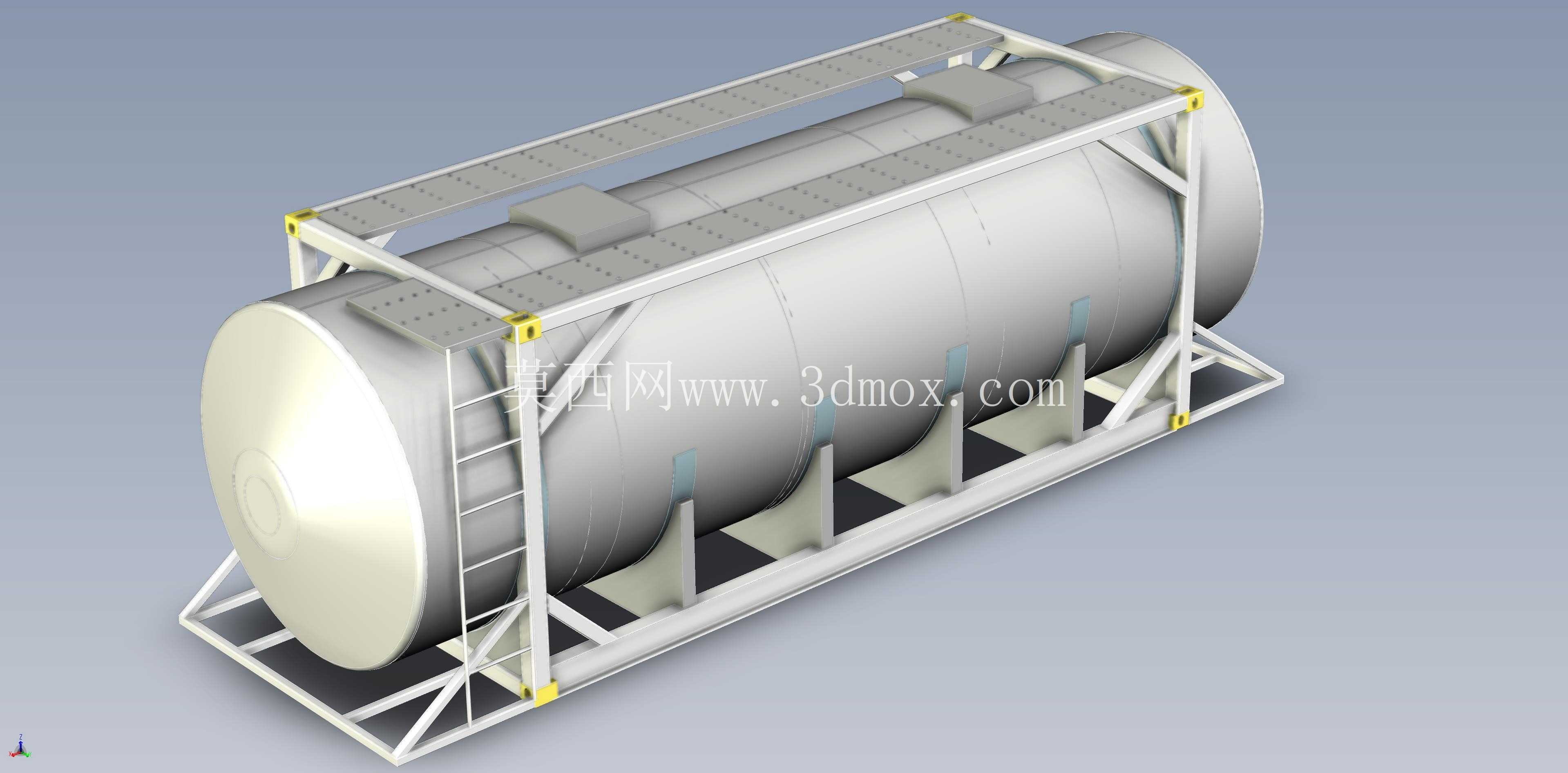

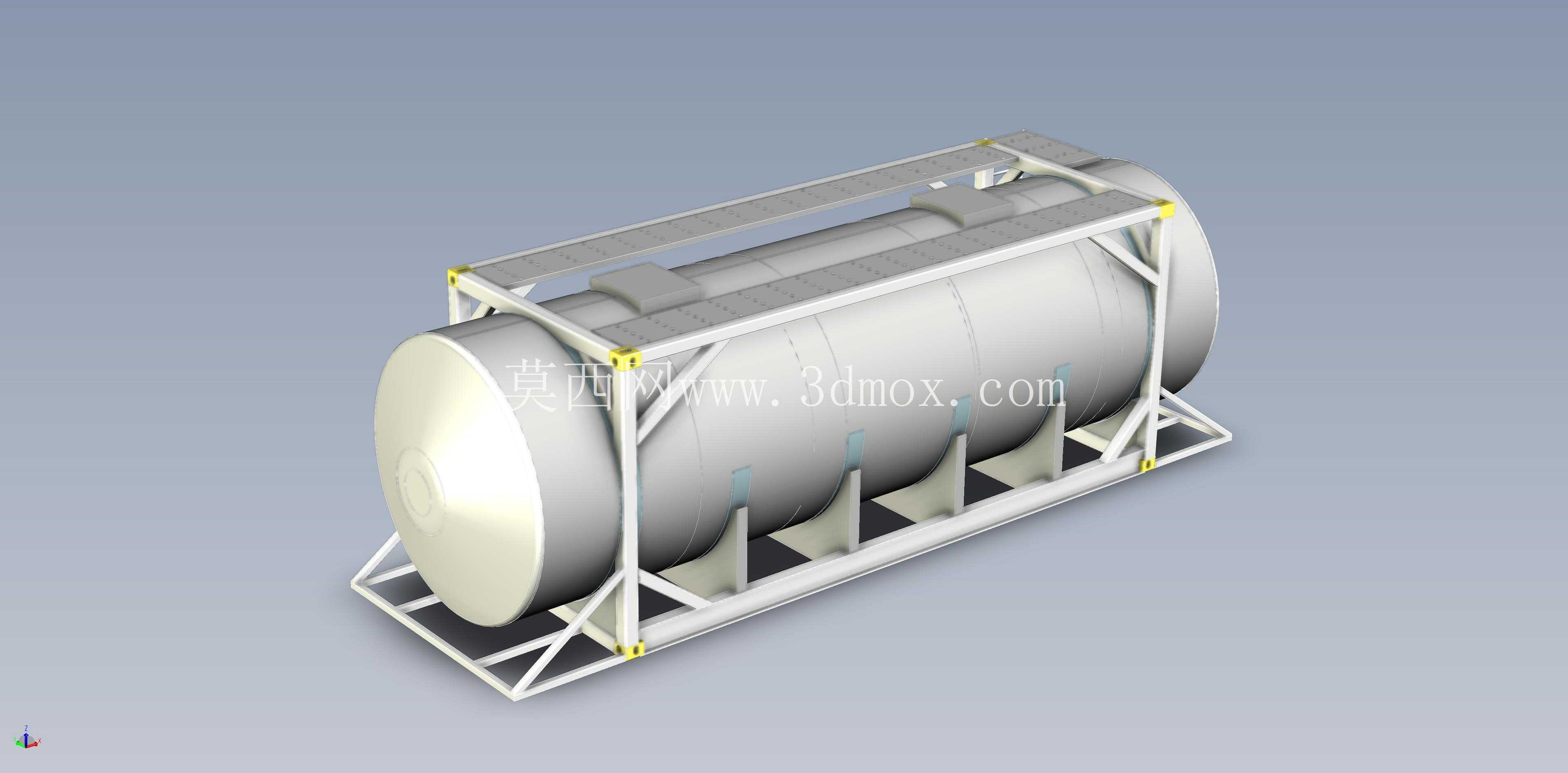

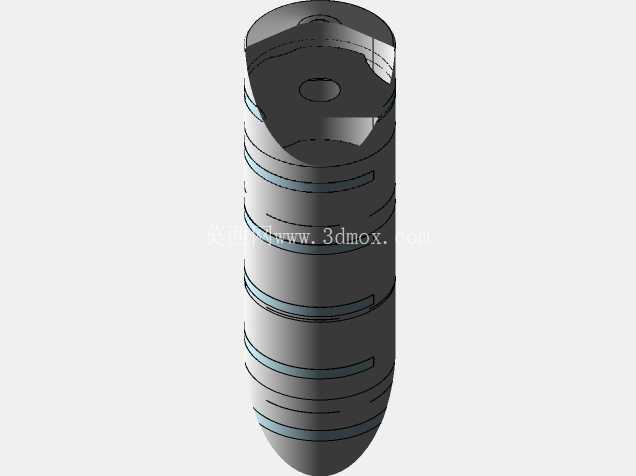

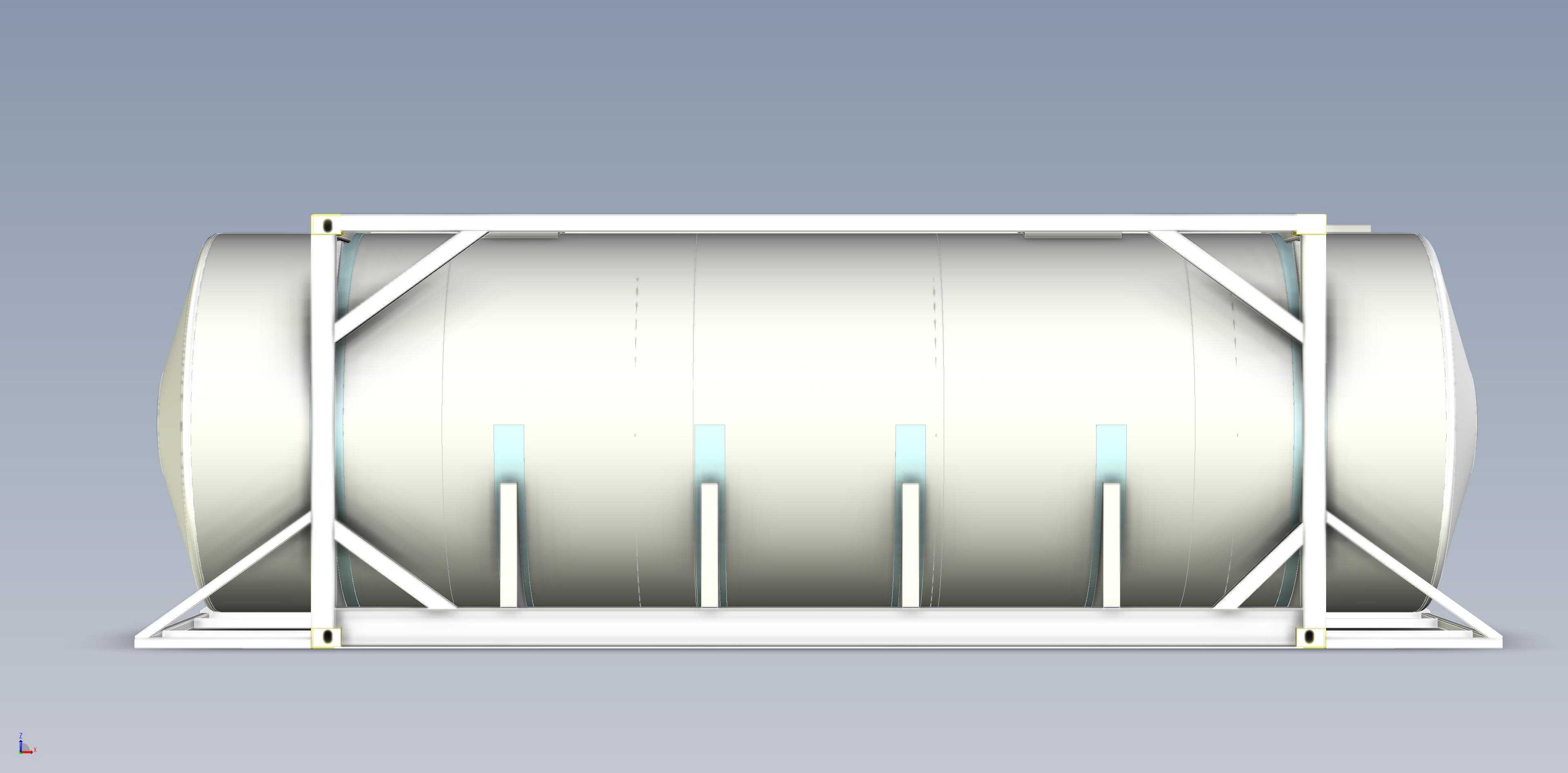

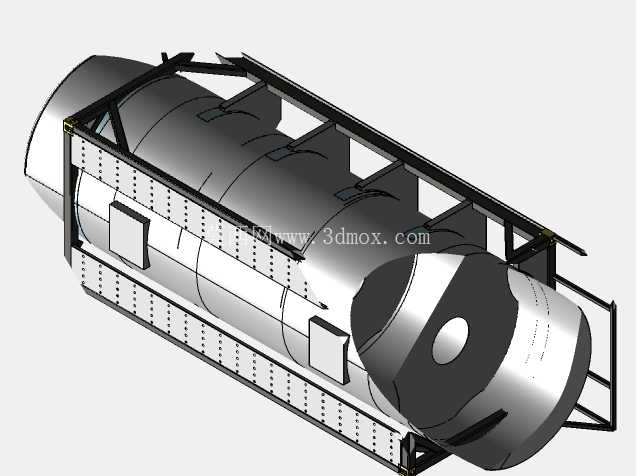

　　在化工、食品级流体、能源类液货的跨区域联运场景中，罐式集装箱是衔接公路、铁路、海运多式联运的核心储运载体，这款34立方米容积的20英尺规格罐箱，完全匹配20DC标准干货集装箱的外廓宽度与高度边界，可直接适配现有集装箱堆场、船舶箱位、公路运输车架的所有通用装卡接口，无需额外改造现有联运配套设施即可直接投入使用。从结构设计逻辑来看，罐体采用卧式圆柱承压壳体结构，端部分别设置标准椭圆封头，壳体外部沿轴向均匀布置鞍式支座，将罐体载荷均匀传递至底部框架结构，避免罐体局部应力集中导致的变形或疲劳损伤；外部框架完全遵循ISO集装箱角件定位标准，八个角件的位置公差严格控制在通用集装箱的互换性要求范围内，可兼容所有标准集装箱吊具、锁具的固定作业。

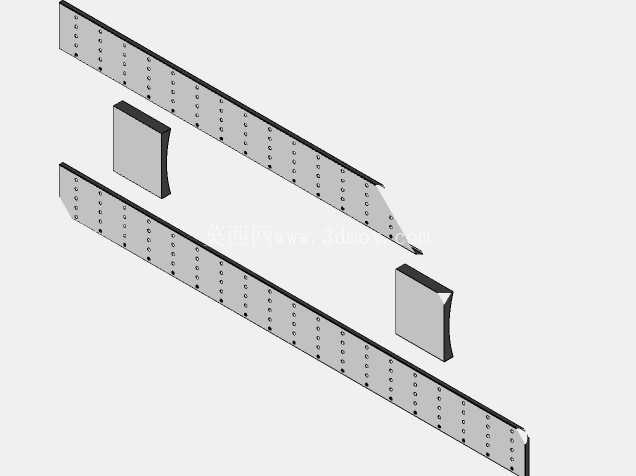

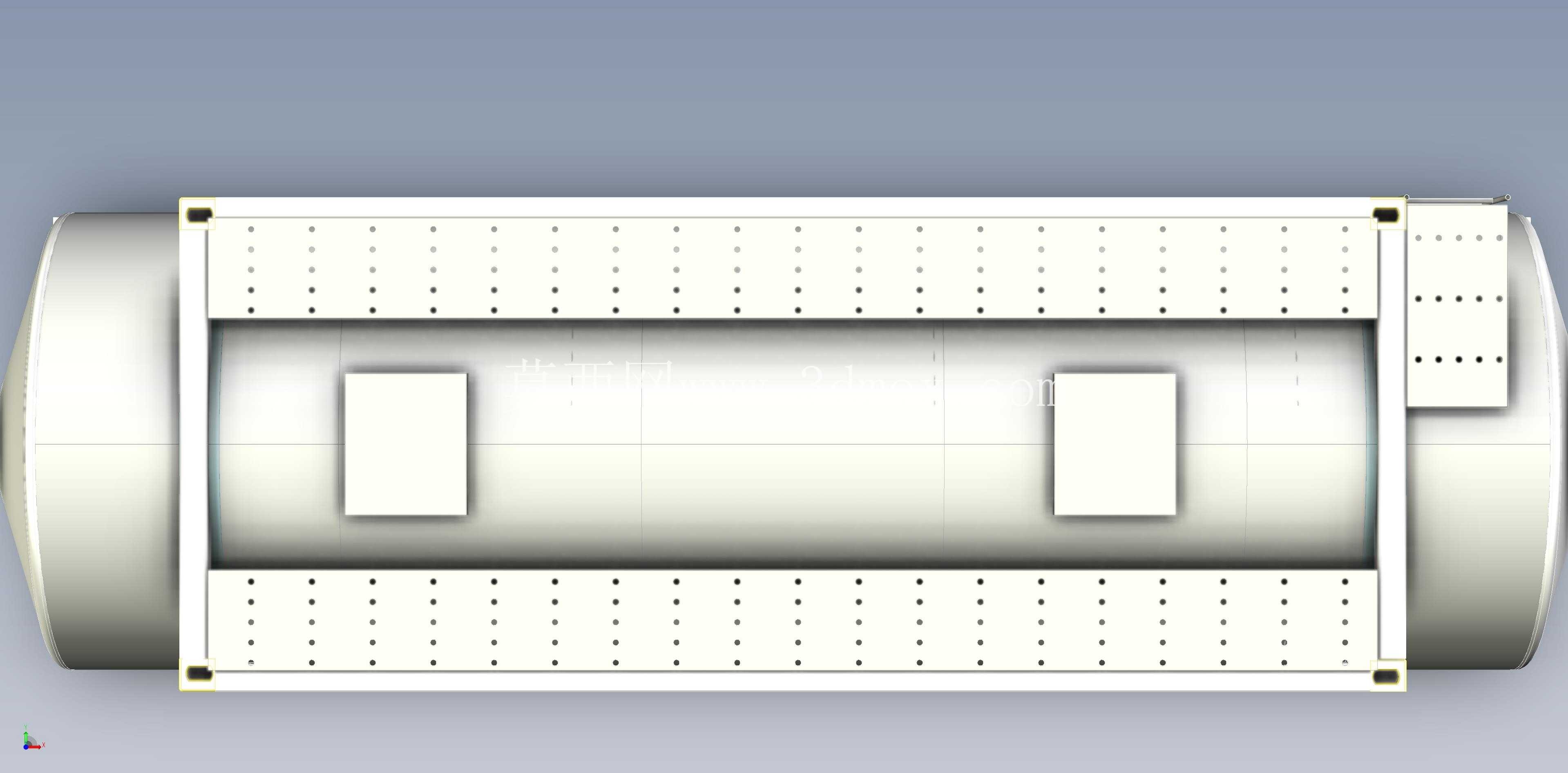

　　罐体顶部设置连续的防滑操作走道，走道两侧带防护栏安装位，端部设置直爬梯连通顶部操作区与底部作业面，方便运维人员开展装卸作业、阀门检修、密封检测等日常操作；罐体顶部预留人孔、安全阀、装卸料阀组的安装接口位置，接口的排布避开顶部走道的通行区域，同时满足操作空间的安全距离要求。框架的边角位置设置标准的黄色标识块，用于日常堆码、吊装作业时的对位参考，底部框架的横梁排布兼顾叉车作业、扭锁固定的双重需求，可同时满足堆场堆码、船舶绑扎、车架运输的不同固定方式载荷要求。

　　在尺寸边界控制上，整体外廓尺寸严格卡控20英尺标准集装箱的限值，确保在船舱内堆码时不会超出箱格导轨的间隙，在公路运输时不会超出道路限界要求；罐体的容积经过精准核算，34立方米的有效容积可覆盖多数非危液货的单箱载重要求，同时兼顾罐体自重与额定载重的平衡，避免超载风险。结构设计时充分考虑了联运过程中的冲击载荷，框架与罐体的连接位置做了局部加强处理，可承受海运过程中的横摇、纵摇加速度载荷，以及铁路运输的纵向冲击载荷，保证在长距离多式联运过程中结构不会出现开焊、变形等失效问题。
