仓储网格金属周转装载笼

　　车间和仓库里，散件、半成品、冲压件、机加工件的临时存放与转运一直是个麻烦事：纸箱容易破损，塑料箱承重有限，普通料箱又难以堆高。网格金属装载笼正是围绕这类场景展开的结构设计，底部与托盘结合，既可以用叉车整体搬运，也能在库区里多层叠放，承担从产线旁缓存、工序间流转到成品仓集中存储的多重任务。

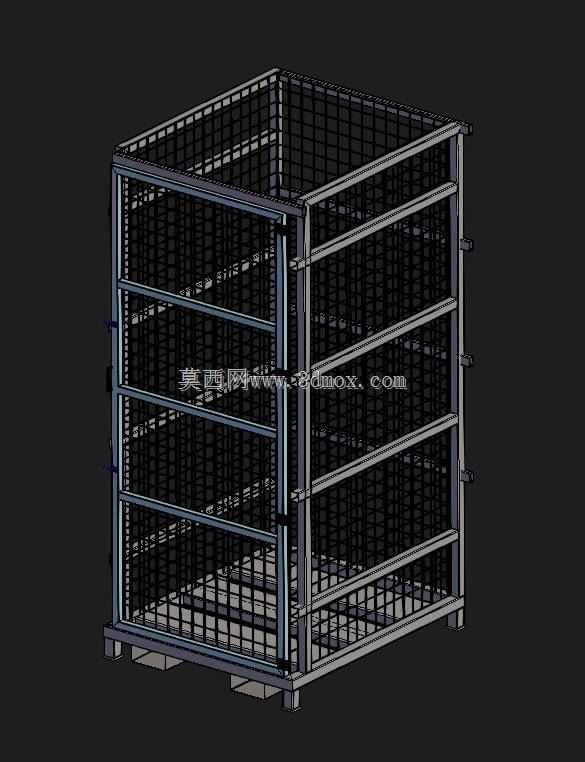

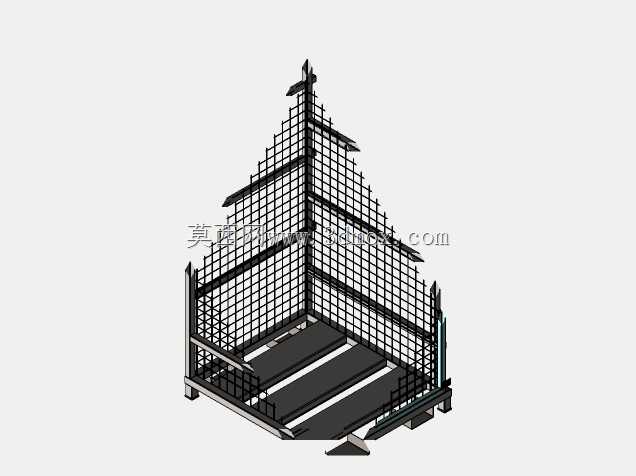

　　从结构上看，笼体采用矩形钢管焊接成主框架，四周和底部铺设钢丝网格。主立柱承担竖向堆垛载荷，横向围档梁分段布置，把侧网分成若干区间，避免大面积网片在受载时鼓胀变形。网格间距需要在两个约束之间取舍：过密会增加自重和焊接量，过疏则小件容易漏出、侧面刚度也不足；当前方案在保证可视性的同时，让操作人员能直接辨认内部物料，盘点时不必反复翻箱。

　　门体设置在正面一侧，通过铰链与框架连接，中部配有锁扣机构。笼体堆高后，下层货物仍可通过半开门存取，这对先入先出要求不高但需要频繁补料的工位比较实用。门轴和锁扣位置都做了局部加强，因为开关门过程中的冲击往往比静态堆载更容易造成焊点开裂。底部框架预留叉车位，纵梁方向与叉车进叉方向匹配，支腿高度保证货叉顺利进入，同时让笼体落地后保持稳定，不依赖额外垫板。

　　外形边界按标准托盘物流体系考虑，笼体长宽尽量贴近常用托盘模数，这样在集装箱、货车和货架区排布时能够提高面积利用率。高度方向兼顾人工取放和堆垛层数，单笼不宜过高，否则重心上移，满载转运时晃动明显；多层堆放时，上部笼体的支腿需要落入下部框架定位，防止侧向滑移。安装层面没有复杂现场装配，整体以焊接件为主，出厂后即可投入使用，磨损后也可单独更换网片或锁扣。

　　建模时需要重点还原框架管径、钢丝直径、网格节距、铰链位置和底部叉车间隙，这些尺寸直接决定承载校核与干涉检查。受力分析上，立柱按压弯构件评估，底梁承受货物均布载荷并把力传递到支腿，侧网主要起约束和防护作用。转角处焊缝集中，圆角过渡和加强板不能省略。表面处理通常采用喷塑或镀锌，以适应车间油污、潮湿和反复磕碰的环境。

　　这类装载笼不属于复杂传动设备，但结构细节直接影响物流效率。网箱是否可折叠、是否带轮、是否配置标签牌和内衬，都要根据物料形状和周转路径决定；对于重型铸件或尖锐钣金件，还应加密底部网格并增加承托钢板。整体设计追求的是结实、可堆、可叉、可查，让物料在工序之间以最少的倒运次数完成流转。
