弹簧张紧双轮夹持输送联动机构

　　这套机构在轻型输送线、窄幅物料牵引以及柔性带材导向工位中比较常见，核心作用是通过弹性预紧力让两只滚轮始终贴合被输送件，既承担压紧限位，又能随物料厚度波动产生小幅自适应退让。现场布置时，机构通常沿物料行进方向侧向安装，长条形主体承担安装基准，端部铰接孔用于与机架或调节座连接，中部两组滚轮直接接触工件或带面，弹簧组件则藏在靠近固定端的腔体内，避免外露后被粉尘、纤维或飞溅物干扰。

　　从受力路径看，外部载荷先由滚轮外圈传入轮轴，再经两侧支承板传递到摆臂框架；弹簧位于固定端与活动框架之间，预压后形成持续回复力矩。当工件厚度增大或带材出现跳动时，活动侧绕铰接点轻微张开，弹簧被进一步压缩，接触压力随之上升；工件通过后，弹簧推动摆臂回位，滚轮重新保持贴合。这种结构不需要额外动力源，也不依赖传感器反馈，在高速连续输送中响应直接，维护点主要集中在轮轴转动和弹簧预紧调节两处。

　　滚轮采用圆盘式外形，中心设置轮毂与轴孔，轮面宽度覆盖常见窄带和片材边缘接触区域。两轮间距决定了接触包络范围：间距过小，导向稳定性不足；间距过大，则会增加机构整体长度，并使摆臂转动时轮面轨迹变化更明显。设计时需要结合物料宽度、允许偏摆量以及安装空间校核，保证轮面在整个退让行程内都不会与侧板、紧固件发生干涉。外圈可根据工况更换为金属轮、包胶轮或聚氨酯轮，金属轮适合硬质导向，包胶轮则能降低噪声并提高摩擦夹持力。

　　主体框架采用双侧板夹持形式，滚轮、弹簧导杆和铰接轴都布置在两侧板之间，整体刚性较好，同时便于装配。侧板上的轴孔位置需要保证同轴度，否则滚轮转动时会出现偏磨；弹簧导杆与弹簧内孔保留合理间隙，既防止弹簧受压屈曲，又避免导杆过紧造成卡滞。固定端设置螺栓连接位，安装时可通过垫片或调节螺钉改变弹簧初始压缩量，从而调整接触压力。对于需要频繁换型的工位，还可在铰接座处增加腰形孔，使机构整体位置具备微调能力。

　　外形边界上，该机构呈细长悬臂布置，长度方向主要由两轮中心距和端部铰接空间决定，高度方向集中在滚轮直径与弹簧腔体之间，宽度则受侧板间距和轮面宽度限制。三维建模时应重点检查摆臂从闭合到最大张开角度的全过程：轮缘与侧板间隙、弹簧压缩极限、螺栓头部空间以及铰接处运动包络都需要逐一确认。若用于皮带张紧，还需结合带轮中心距和皮带伸长量设定补偿行程；若用于物料夹持，则应根据工件最小厚度设定弹簧预压，防止薄件通过时压力不足而打滑。

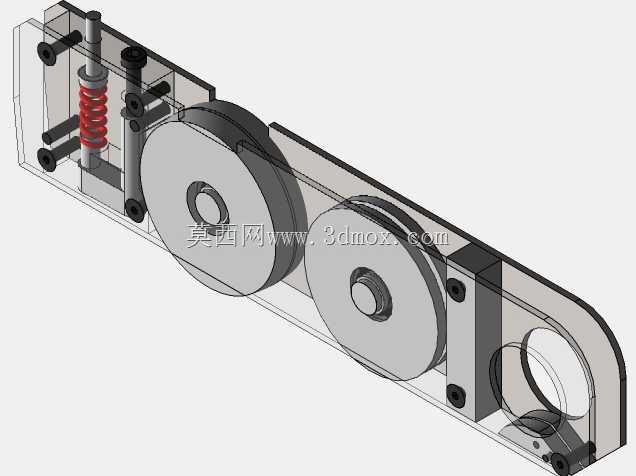

　　实际应用中，这类机构常成对或多组布置，在物料两侧形成对称约束。单组结构负责局部压紧与导向，多组串联后可提高长件输送的直线稳定性。模型中透明侧板表达有利于观察内部弹簧、导杆和轴系位置，工程出图时可进一步补充滚轮材质、轴用挡圈、润滑点以及弹簧刚度参数，使结构从方案展示直接过渡到加工装配。
