户外侧装悬挑式双面广告牌支撑构架

　　这套结构针对沿街门店、厂区通道、场馆入口等侧向安装的宣传展示需求设计，核心采用竖向主立柱承载、横向双杆件悬挑的构架形式，牌面采用双面展示布局，行人从两个通行方向均可清晰识别牌面信息，适配窄幅人行道、建筑外墙旁无地面布设空间的安装场景。

　　从实际使用逻辑来看，常规落地广告牌需要占用地面通行空间，在沿街商铺、老旧厂区通道这类地面空间紧张的区域布设时，容易阻碍人流、物流通行，这套悬挑构架将所有承载载荷传递至建筑侧墙或附属竖向立柱上，牌体整体向外悬挑伸出，下方完全留空，不占用地面通行面积，同时牌面架设高度可根据现场通行净空要求调整，既避免低位牌面被过往车辆、搬运货物剐蹭，也能让宣传内容在较远的通行距离外进入视线。

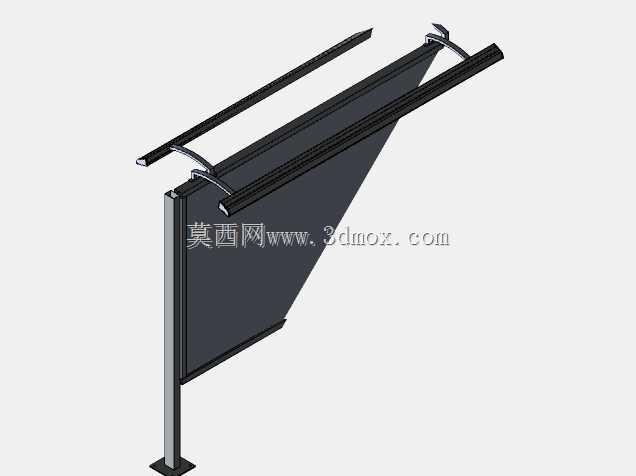

　　结构设计上，竖向主立柱采用矩形截面型材，承担整个牌体的竖向自重与横向风载，立柱顶端设置两组平行的横向夹持杆件，杆件通过弧形过渡抱箍与主立柱连接，抱箍处预留多组调节孔位，安装时可根据牌面实际宽度调整两根横向杆件的夹持间距，适配不同幅面的宣传牌板。横向杆件向牌面延伸的末端设置折弯压边，压边直接贴合牌面背部的加强边框，通过紧固件完成锁固，不需要在牌面可视区域打孔，避免破坏宣传画面的完整性。牌面背部内置隐藏式加强肋，沿牌面对角方向布设，抵消大尺寸薄板在强风环境下产生的挠曲变形，防止牌面长期使用后出现鼓胀、翘边问题。

　　安装边界方面，整套构架的悬挑长度控制在常规人行道宽度范围内，向外伸出后不会侵入机动车道限界，牌面底部离地高度可根据现场需求在2.2米至4.区间调整，满足行人、非机动车辆通行的净空要求。主立柱与建筑墙体的连接端预设多组安装孔，可适配膨胀螺栓、焊接预埋板两种固定方式，针对不同墙体材质选择对应的连接工艺。横向杆件与主立柱的连接位置预留调节余量，现场安装时可微调牌面的俯仰角度，避免阳光直射产生的反光影响信息识别。

　　细节处理上，所有钢结构棱边均做圆角过渡，消除安装维护过程中的割手风险，杆件对接处采用连续满焊工艺，避免长期户外使用后焊缝处出现积水锈蚀，牌面与框架的夹持位置设置弹性垫层，既可以缓冲风振产生的刚性冲击，也能避免金属框架与牌板直接接触产生电化学腐蚀。整套结构拆分为主立柱、横向悬挑杆、抱箍连接件、牌面框架四个独立模块，现场不需要大型起重设备，两名安装人员即可完成组装架设，后期更换宣传画面时仅需松开夹持压边的紧固件即可取下牌面，维护操作简便。
