带径向散热翅片的环形成型中心承载板

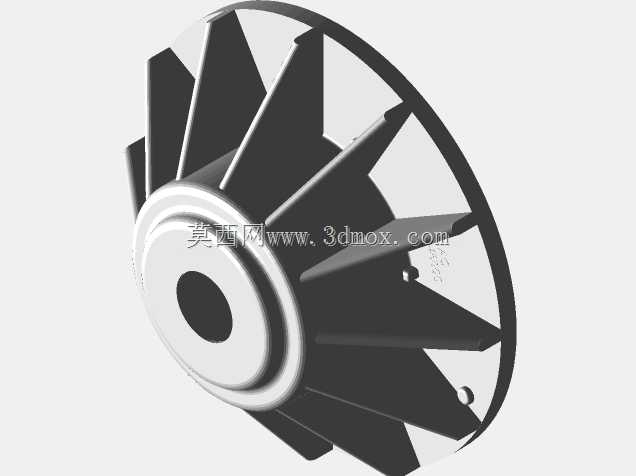

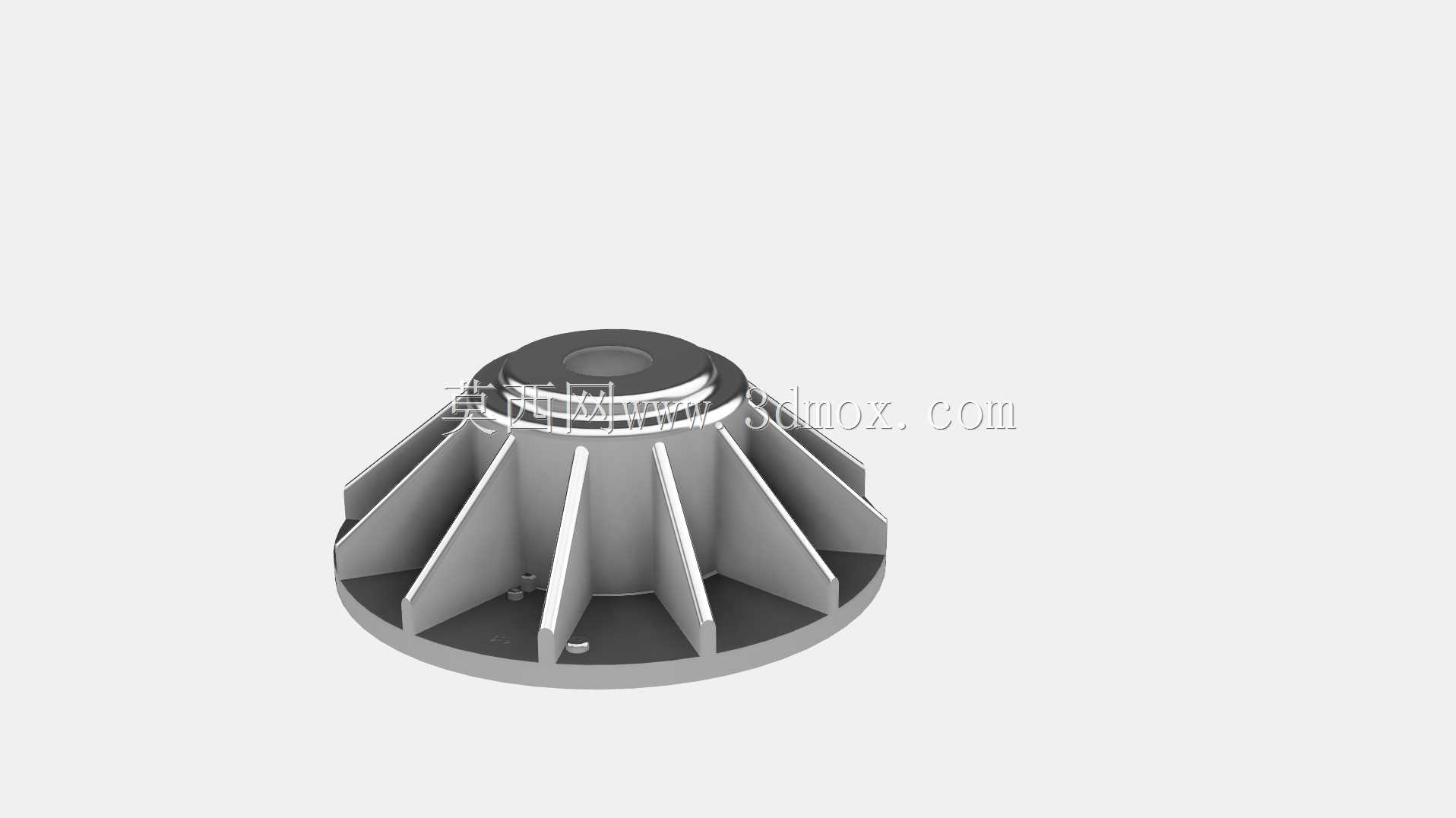

　　这款带周向均布径向散热翅片的盘状中心承载构件，多用于中小型动力设备、紧凑型传动单元以及需要兼顾结构支撑与热量散逸的机电集成工位。盘体底部为平整环形安装基面，可直接贴合电机端盖、减速箱体或者设备安装基板，通过基面上预留的多个沉头安装孔完成锁附，安装时需保证贴合面平面度控制在常规机械装配公差范围内，避免翅片根部受附加弯矩产生应力集中。构件顶部设置同轴环形凸台，凸台中心预留贯通安装孔，可用于穿设转轴、布置定位销或者集成走线，凸台外周的台阶面可作为轴承外圈、密封端盖或者配套连接件的轴向定位面，装配时该台阶面与底部安装基面的同轴度需满足回转类部件的常规配合要求。十二片径向直翅片沿盘体周向均匀排布，翅片从顶部凸台根部一直延伸至底部圆盘外边缘，

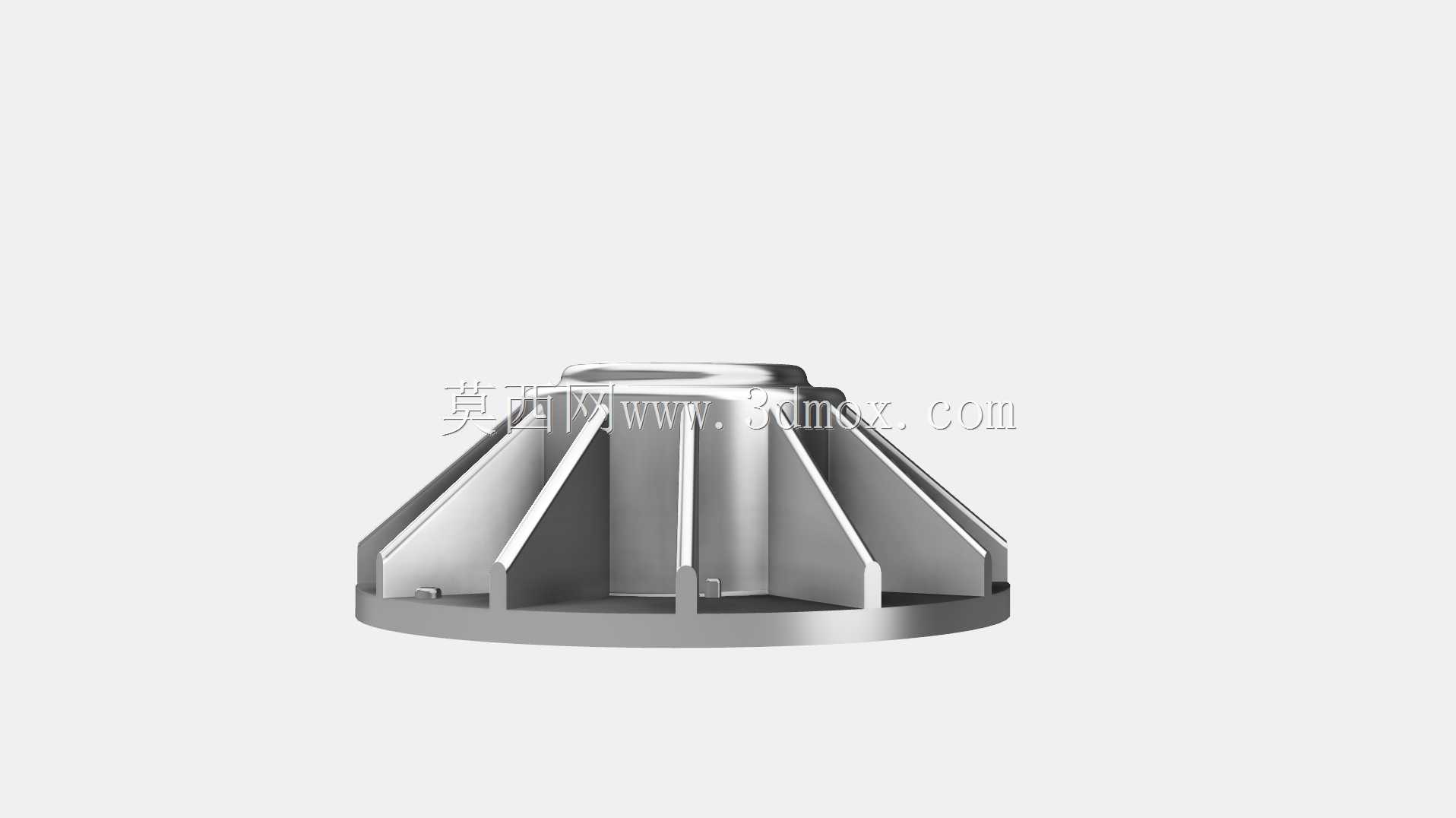

　　翅片采用等厚直板构型，既大幅拓展了与空气的接触面积，可将盘体承接的热量快速传导至翅片表面并通过空气对流带走，又能作为径向加强筋显著提升盘体的整体抗弯、抗扭刚度，在承受轴向压装载荷或者周向传动扭矩时，可有效避免薄型盘件出现翘曲变形。设计过程中优先保证翅片与上下盘体的交接处做圆角过渡，消除直角应力集中点，避免在压装成型或者长期交变载荷作用下出现根部开裂风险。整体外轮廓为回转对称结构，最大外径由底部圆盘边界决定，轴向总高度覆盖从底部安装面到顶部凸台上表面的全部尺寸，外围无突出异形结构，在设备内部布局时无需预留额外的侧向避让空间，径向翅片之间的流通间隙可引导冷却空气沿径向顺畅流过，即便在封闭设备舱内也能依靠自然对流形成稳定散热路径。

　　该构件既可以作为成型工装的中心承载垫板，分散压装作业时的集中载荷，也可以直接作为小型风冷部件的散热基座使用，适配多类需要兼顾结构强度与散热能力的装配场景。建模时完整还原了翅片的拔模斜度、安装孔的沉头结构以及各交接位置的圆角特征，可直接用于结构干涉校验、装配模拟以及后续加工工艺的参考核对。
