工业重载铝合金网格托盘结构设计

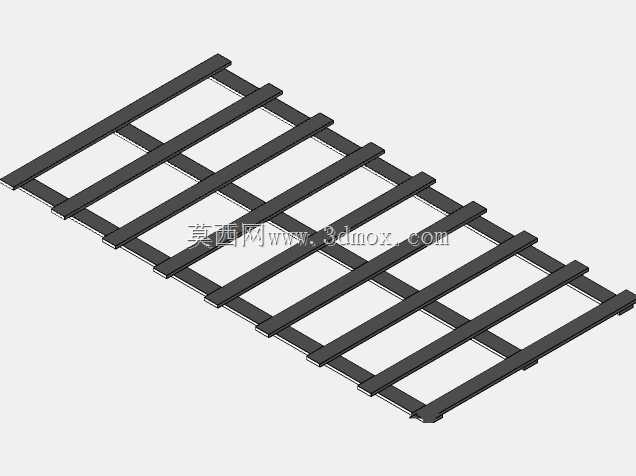

　　铝合金网格托盘主要面向仓储物流、车间周转和自动化立库场景，用来替代传统木托盘或焊接钢托盘。它在结构上采用多根平行纵梁与横向承托条交叉布置，形成通透的格栅承载面；这种布置一方面降低了整体自重，另一方面便于叉车货叉从多个方向进入，也能让灰尘、碎屑和液体直接漏下，避免在托盘表面堆积。

　　从承载思路看，托盘的受力路径比较直接：货物压力先作用在横向条板上，再传递到纵向主梁，最后由叉车货叉或货架支撑梁承担。纵向主梁采用连续长条形式，能够提高抗弯刚度；横向条板按固定间距排布，既保证箱装货物、袋装物料或工装底板有足够支撑点，又控制材料用量。条板端部和交叉位置设置定位与连接结构，可在装配时保证间距一致，减少焊接或紧固件错位带来的受力不均。

　　外形边界设计需要同时考虑货物尺寸、叉车通道和货架进深。托盘平面尺寸通常按标准货位或周转箱模数确定，长宽方向预留叉车作业余量；高度方向则要兼顾货叉插入空间和底层货物离地间隙。格栅间距不能过大，否则小尺寸包装箱容易局部悬空；也不宜过密，否则自重和成本上升，清理维护也不方便。对于自动化仓库，还需关注托盘底面与输送辊筒、链条或顶升移载机构的接触位置，保证输送过程中不卡滞、不偏载。

　　铝合金材料的优势在于耐腐蚀、重量轻、维护简单，适合潮湿环境、食品车间或需要频繁人工转运的场合。建模时应重点还原主梁截面、条板厚度、交叉连接关系以及叉车道净空，避免只做外观面片。结构校核中可将货物按均布载荷或集中支脚载荷分别施加，检查主梁挠度、条板局部变形和连接点应力。若用于货架存储，还要校核托盘在支撑梁之间的跨中变形；若用于叉车搬运，则应关注货叉接触区的局部压陷和动态冲击。

　　该类托盘的细节处理还包括边角导向、防滑限位和表面排水。端部倒角或斜向导入口能提高货叉对位容错率；上表面适当设置限位点，可减少货物在转运中的滑移；开放网格则有利于清洗和通风。整体设计不以复杂造型为目标，而是在标准模数、承载刚度、轻量化和现场周转效率之间取得平衡。
