铝卷承载托盘仓储运输工装结构

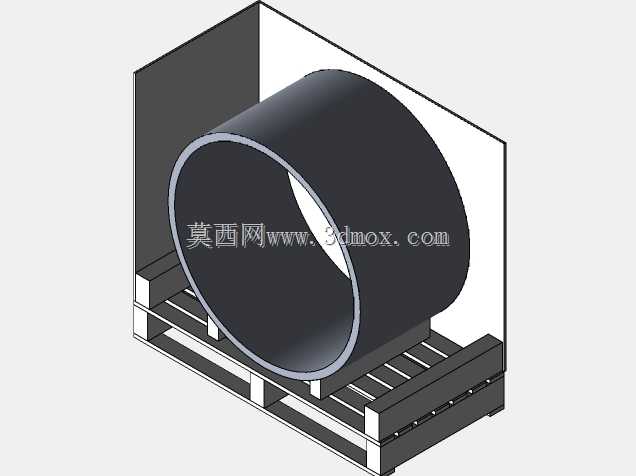

　　该承载工装主要面向铝加工、线缆盘卷、金属卷材周转以及车间内部仓储转运场景，用于将大直径筒状卷材稳定放置在标准托盘区域内，避免卷材在叉车搬运、临时堆放和工序间流转时发生轴向滚动、侧向滑移或局部磕碰。结构上采用底部框架承托与两侧限位立板组合的方式，底部由多根平行承载梁和纵向连接梁形成格栅式支撑面，既能够分散卷材自重带来的线接触载荷，又可减少实心底板带来的材料冗余；两侧立板沿卷材轴向布置，形成明显的侧向边界，使卷筒在放置后被限制在固定区间内。

　　从实际使用逻辑看，卷材类工件不同于箱体物料，其外圆面容易滚动，直接堆放在普通平托盘上时，往往需要额外垫木、捆扎或焊接挡块。该工装把限位功能集成到托盘本体中，操作人员只需通过行车、吊带或叉车配合，将铝卷沿垂直方向落到承载梁之间，即可完成初步定位。底部梁体与卷材外圆形成多点接触，接触位置避开卷材边缘薄弱区，使载荷更多传递到框架主梁，再由纵向梁传递至叉车进叉区域。

　　设计时需要重点关注卷筒直径、宽度与托盘净宽之间的匹配关系。两侧立板的间距应略大于卷材轴向宽度，保证吊装落位时有合理导向余量；立板高度不宜盲目加高，应以能够约束卷材滚动趋势为原则，过高会增加吊装视线遮挡和工装自重，过低则无法形成有效侧向防护。底部承载梁的间距需结合卷材最小直径确定，防止小直径卷料从梁间空隙中滑落，同时也要避免梁距过密造成重量增加和清扫不便。

　　框架端部预留叉车作业空间，叉孔方向与卷材轴线保持明确的布置关系，使搬运过程中叉车进退时工装重心稳定。承载梁上方可根据卷材表面防护要求增加非金属垫条或缓冲件，以降低铝卷外圈划伤、压痕的风险；对于重型卷材，则应优先校核梁体弯曲变形、立板根部焊缝以及连接节点的疲劳情况。立板与底架之间不只是简单竖向连接，还承担卷材意外偏载时产生的横向推力，因此根部需要连续焊接或采用加强角板过渡。

　　该结构也适用于钢卷、铜卷、电缆盘、纸卷等圆柱形物料的周转，区别在于支撑梁间距、限位板高度和接触面防护方式需随物料直径、重量及表面要求调整。整体外形保持开放式框架，便于从上方观察物料就位状态，也利于叉车和吊具协同作业。建模过程中应保留底架梁、限位板、加强件和垫条的装配关系，方便后续在工程图中生成焊接件明细、校核外形边界，并根据厂区通道、货架层高和运输车辆厢体尺寸进行参数化改型。
