乘用轿车前脸覆盖件曲面结构造型

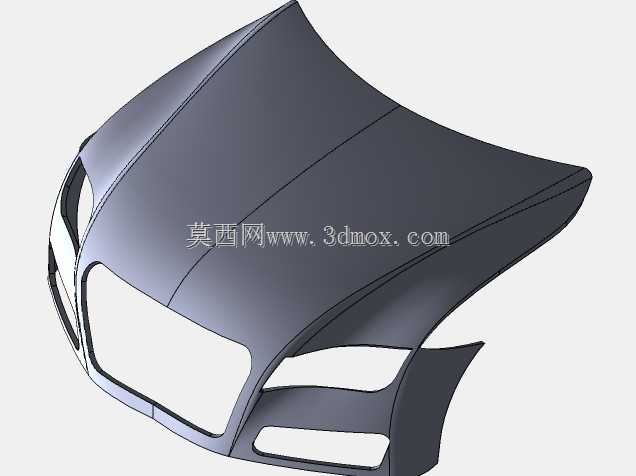

　　这套三维数模聚焦乘用车辆车头前部的外覆盖承载区域，还原了前保险杠与翼子板前缘融合过渡的完整曲面形态，属于整车外饰开发阶段用于造型校验、结构匹配的核心参考件。在整车正向开发流程里，车头前部覆盖件并非单一装饰壳体，它需要同时兼顾行人碰撞缓冲、低速剐蹭吸能、整车风阻导流、前部灯具与中网安装定位多重作用，数模把翼子板向前延伸的隆起筋面、保险杠上部承接引擎盖的搭接边、中部预留的中网安装大开口、两侧灯具嵌装的凹陷型腔都做了连续曲面表达，没有出现碎面、曲率突变的硬转折，完全贴合量产车外饰件的曲面构建逻辑。

　　从实际装车边界来看，该部件处于整车最前端的外露区域，上部曲面要和引擎盖前缘的翻边保持均匀的设计间隙，常规量产车型该段面差控制在1.5mm以内、间隙公差不超过0.8mm，数模里翼子板位置的上扬曲面特意做了向内的收边弧度，既可以引导行驶气流向车侧分流，避免正面气流直接灌入机舱形成紊流，也能在车辆发生低速正面碰撞时，通过曲面的预变形褶皱区吸收冲击能量，降低对内部水箱框架、前纵梁端头的直接冲击。两侧预留的灯腔安装位做了阶梯式沉台结构，沉台的贴合面完全匹配前大灯壳体的安装法兰面，孔位周边的加厚凸台可以为大灯固定螺栓提供足够的锁附强度，避免车辆长期行驶振动出现灯具移位、灯光照射角度偏移的问题。

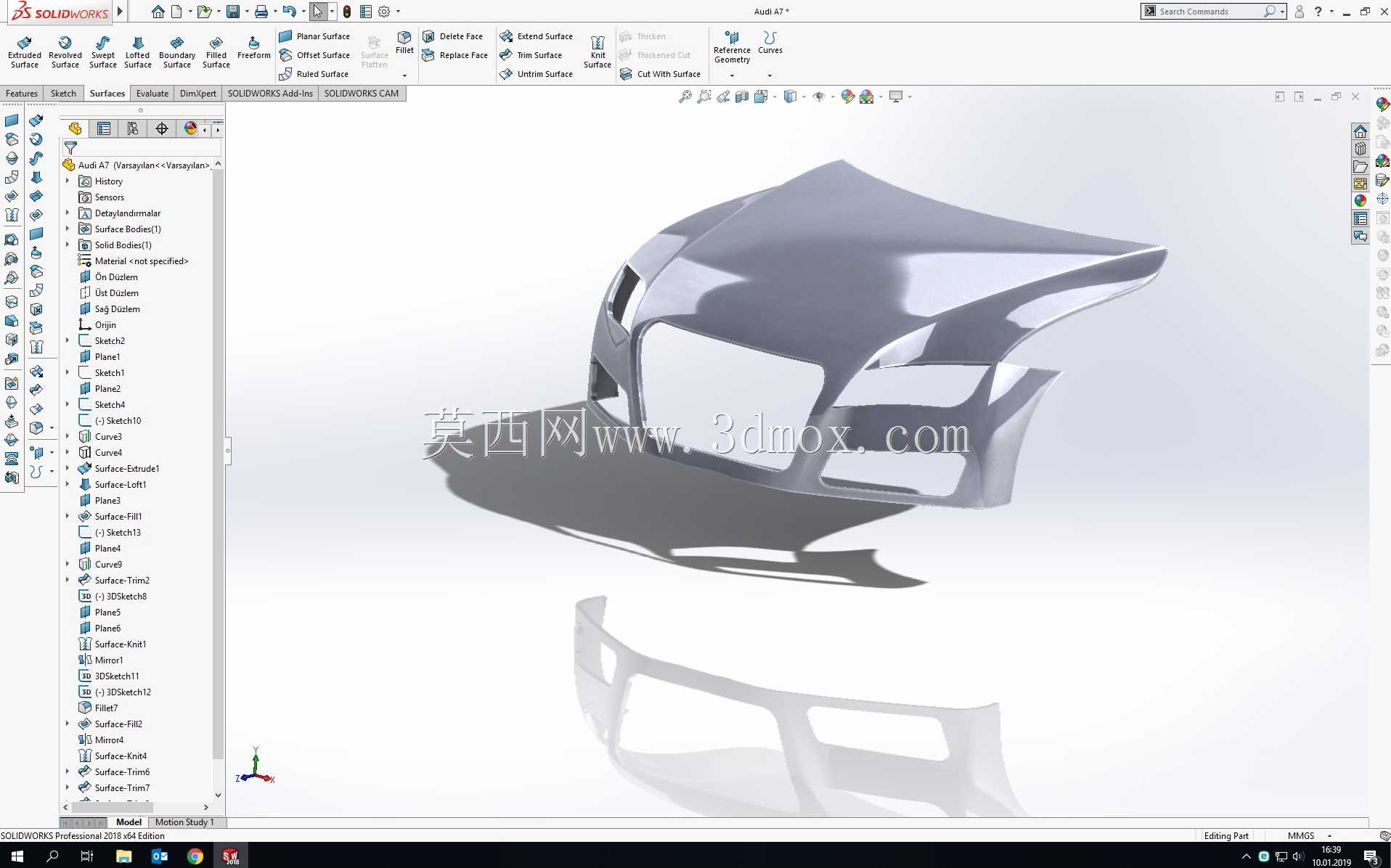

　　建模过程中曲面搭建遵循车身外饰件的通用设计准则，先从车头中心的对称基准面出发绘制主特征控制线，再向两侧翼子板方向逐步铺展G2连续的过渡曲面，中网开口周边的曲面做了向内的翻边延伸，翻边宽度预留12-15mm的安装位，既可以为中网格栅提供卡接固定的基座，也能遮挡车头内部的机舱构件，避免从车外正面直视内部管线。保险杠下部的衔接曲面做了平缓的向下弧度，该区域在实际装车时会和前杠下护板、防撞梁吸能盒的安装位形成配合，曲面内侧预留的多条纵向加强筋布局，沿着碰撞受力的传递方向分布，既可以大幅降低薄壁塑料件或者冲压钣金件的成型翘曲风险，也能在正面受力时把冲击力均匀传递到两侧的车身纵梁安装点，避免局部应力集中出现部件碎裂。

　　在零部件试制验证场景中，该数模可以直接导入仿真模块做外流场分析，调整曲面的曲率拐点就能优化车头的风阻系数，也可以用于碰撞仿真的行人头部冲击测试，校验引擎盖前缘与保险杠上部的缓冲空间是否满足法规要求。针对钣金成型工艺，数模的曲面拔模角度全程控制在7度以上，不存在冲压负角，翼子板位置的最深拉延深度控制在板材成型极限范围内，后续做冲压模具型面加工时，可以直接提取外表面作为模具型腔的加工基准，不需要额外做大面积的曲面修补。如果是采用改性聚丙烯材质做注塑前杠，数模内壁的壁厚过渡保持均匀，主区域壁厚控制在3.2mm左右，安装点位局部加厚到4.5mm，避免注塑过程中出现缩痕、填充不足的缺陷。部件两侧的安装翻边完全对齐翼子板内板的焊接螺母点位，整车总装时工人可以直接顺着定位销把前部覆盖件推入安装位，锁附螺栓后无需反复调整面差，大幅提升总装工位的装配效率。
