枪械身管闭锁配合结构三维数模

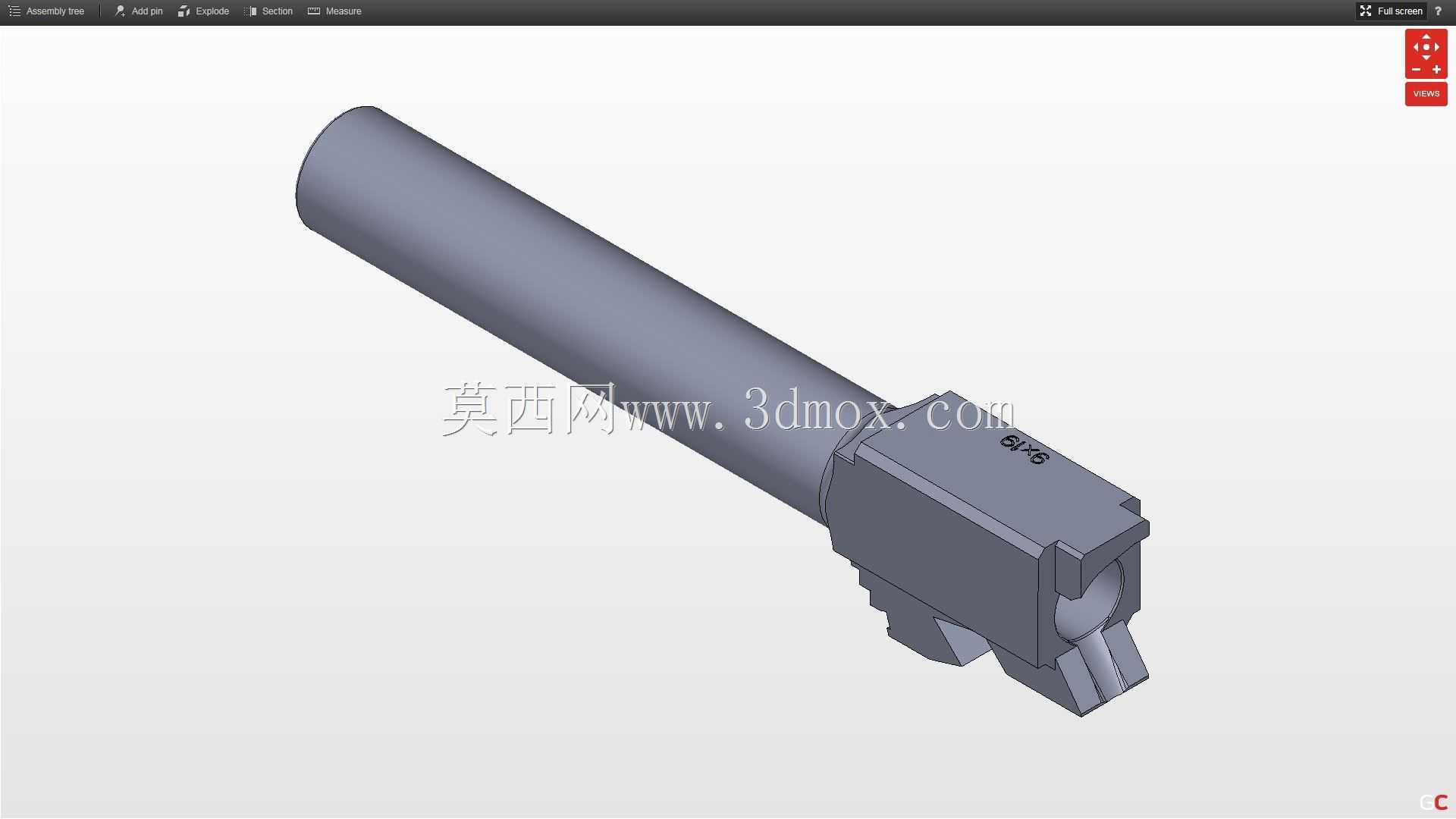

　　该三维数模呈现的是轻武器发射系统中身管与机匣配合段的完整实体结构，整体由长圆柱导向段、尾部闭锁支承座、下方定位凸榫以及前端配合卡口共同构成，所有特征均按照实装装配逻辑完成实体建模，没有多余的装饰性曲面，每一处台阶、槽口与凸台都对应实际装配中的约束关系。长圆柱段为身管主体延伸部分，外圆保持连续光滑的同轴特征，在整机布局中承担发射导向与前端支撑作用，圆柱段的长度边界需匹配护木包覆区间，外圆直径要和护木内孔、导气组件安装位形成合理间隙，既不能在往复拆装过程中发生剐蹭，也要保证支撑点位的同轴度偏差控制在装配允许范围内。尾部的方块状闭锁支承座是整个零件的受力核心，发射时膛内产生的轴向载荷会通过该部位的贴合端面传递给机匣闭锁面，

　　建模时座体两侧的限位平面、底部的凸榫轮廓都做了等比例还原，下方凸榫插入机匣对应定位槽后，可限制身管绕轴线转动，同时在开闭锁动作过程中为配合件提供滑动导向。座体侧面预留的标识刻印区域也保留了浅浮雕特征，对应实件上的规格标注位，前端的卡口开槽用于和相关配合组件完成径向锁定，槽口的宽度、深度以及倒角都按照装配导向需求设计，端部倒角可在组件插合时自动修正微小对位偏差，降低装配卡滞概率。从结构设计思路来看，这类身管配合件的建模核心不在于复杂曲面造型，而在于各装配基准的几何精度还原：长圆柱外圆的轴线必须和尾部闭锁支承座的对称中心、下方定位凸榫的中心面保持严格的位置度关系，一旦基准偏移，装配后会出现闭锁贴合不实、运动件卡滞甚至受力偏载的问题。

　　在实际工程应用场景中，这类数模可用于轻武器原理演示、装配工装设计、运动干涉校核以及维护训练教具开发，设计人员在整机布局阶段，可以将该数模导入装配环境，核对身管伸入机匣的深度、凸榫与定位槽的配合间隙、闭锁面接触面积占比，同时模拟自动机往复运动过程中相邻零件是否存在运动干涉。外形边界方面，长圆柱段的径向尺寸决定了外围护木、导气装置的内孔预留尺寸，尾部方块座的长宽尺寸直接限定机匣内部安装仓的空间大小，下方凸榫的突出高度需要和机匣槽深匹配，预留合理的滑动间隙，既不能间隙过大导致定位晃动，也不能间隙过小造成泥沙污染后动作受阻。零件所有棱边的工艺倒角都在数模中有所体现，这些倒角并非无关紧要的细节：锐边倒角可消除装配应力集中，

　　同时避免零件在拆装过程中划伤操作人员或相邻构件，端部导向倒角则是无故障装配的必要结构。在建模逻辑上，先以长圆柱轴线为全局主基准，拉伸生成身管主体，再在尾部叠加闭锁座实体，通过切除特征加工出下方定位凸榫、前端卡口以及各限位平面，所有配合面均采用连续平面或圆柱面特征，没有碎面或几何断点，方便后续导入工程环境生成剖视图、装配尺寸链以及加工工艺参考。针对结构设计从业者而言，该数模清晰展示了轻武器身管尾部的典型配合形式，能直观理解轴向承力、周向防转、滑动导向这三类功能如何在同一个零件上通过不同几何特征实现，也能为同类承力插合构件的结构设计提供基准布局参考，在做类似带长导向杆、尾部锁紧座的零部件设计时，可参照这种主轴线贯穿、受力座集中布置、定位特征就近设置的布局方式，让载荷传递路径更短，装配定位更可靠。
