双星月标识浮雕装饰板结构造型

　　日常做标识类钣金与装饰件建模时，这类带星月组合纹样的薄板浮雕件很常见，它既可以作为文化主题墙面的嵌装饰板，也能适配文创展架、主题设备外罩、纪念标牌等场景。拿到需求后首先要确认安装边界：整体为长条形薄平板结构，厚度方向尺寸很小，板面预留两组连续的星月图案，图案采用下沉阴刻方式成型，不需要额外粘接凸起字符，后续无论是激光切割后做CNC铣槽、钣金压印，还是直接用3D打印做展示样件，都能直接复用该几何结构。

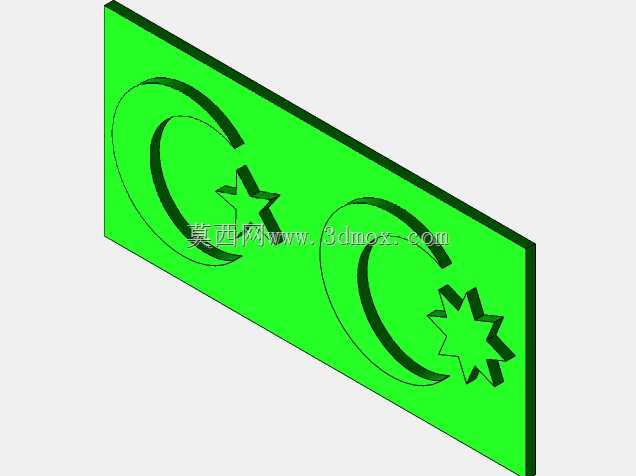

　　建模时先确定基板轮廓，长边沿水平方向延展，宽边与长边比例适配常规墙面挂装间距，基板四周保留均匀的平整边距，这部分边距是后续打安装孔、贴背胶或者压入嵌槽的配合区域，不能被纹样侵占。两组星月纹样沿板长方向并排布置，第一组为常规弯月搭配五角星，第二组弯月搭配八芒星，两组纹样的弯月开口朝向保持一致，视觉重心落在板面对角分区位置，避免图案挤在一侧导致安装后观感失衡。

　　纹样的下沉深度需要结合基板厚度设定，通常控制在板厚的三分之一到二分之一区间：深度太浅，喷涂或者阳极氧化后图案辨识度不足；深度过深，薄板背面会出现凸起压痕，甚至铣穿基板。弯月的内外弧面做等距偏移，月牙的两个尖端做微小圆角过渡，避免尖角处应力集中，后续板材弯折或者受外力磕碰时，尖端位置不会出现开裂。星型图案的每个尖角同样做小圆角处理，阴刻槽的底部与侧壁之间预留拔模斜度，如果走注塑或者压型工艺，1到2度的斜度就能保证脱模顺畅，不会刮伤成型面。

　　实际安装场景中，这类饰板多数是贴附在平整墙面或者设备外门板上，基板背面可以预留背胶粘贴区域，也可以在四个边角的平整边距处加工沉头孔，用螺丝直接固定；如果是嵌入展架卡槽，基板的长宽尺寸要比卡槽内框小0.2到0.5毫米的配合间隙，厚度方向和卡槽槽宽保持小间隙滑配，装拆时不会卡滞。考虑到户外使用场景，基板边缘可以做微小的倒角处理，去除锐边，避免安装人员划伤，阴刻槽内部不需要额外填充物料，直接在板面整体喷涂底色，槽内因为光线阴影自然形成深色图案，省去二次填色的工序。

　　结构校核阶段重点关注薄板的刚性，长条形薄板如果厚度选得过薄，大面积镂空铣槽后容易出现翘曲，建模时可以在基板背面的纹样对应区域增加浅加强筋，加强筋高度不超出基板背面的安装贴合面，不会影响板件贴墙安装的平整度。两组图案的间距要和整体板长匹配，间距过小会让两组纹样显得拥挤，间距过大则板面中间留白过多，调整时以两个弯月的弧面最小间距不小于单颗星型的外接圆半径为准，保证视觉上松紧适度。

　　这类造型不需要复杂的装配关系，单一实体零件即可完成全部结构表达，导出的几何特征连续无碎面，后续工程人员出工程图时，可以直接标注基板长宽厚、纹样深度、圆角半径、安装孔位尺寸，车间拿到图纸就能直接排产，不管是做小批量文创展示件，还是配套主题设备的外观装饰面板，都能直接适配工艺要求。
