通讯设备尾部锁紧固定连接支座结构

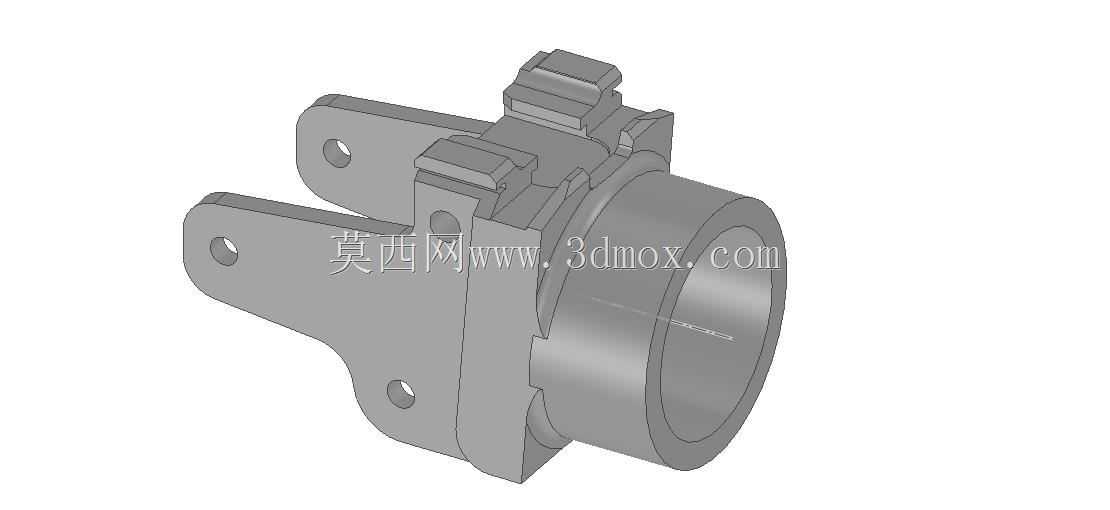

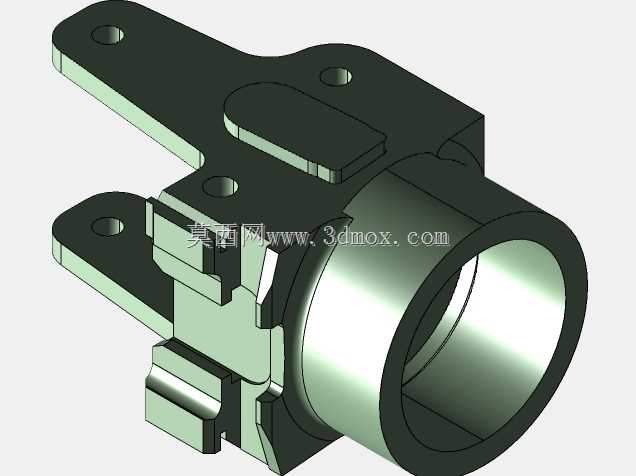

　　该构件属于通讯手持终端尾部的承力连接锁紧部件，在整机装配中承担尾部限位、线缆防护、外接附件对接以及机身与后端组件之间的载荷传递作用。从整机布局来看，这类零件通常布置在通讯终端筒体段的末端位置，一侧为同轴圆筒配合面，用于套入机身尾部的圆柱壳体，另一侧延伸出双叉耳板结构，为背夹、挂装支架或者尾部锁扣提供铰接与固定点位。圆筒内壁需要和机身外壳保持小间隙配合，既保证装配时可以顺畅推入，又要在长期振动环境下避免出现径向窜动，因此建模时筒段的同轴度、端面垂直度以及内壁台阶的过渡位置都需要严格对应整机外壳的配合边界。

　　从实际使用场景出发，这类通讯终端往往会在野外巡检、现场调度、工业作业等环境中频繁携带，尾部构件会经常受到挂绳牵拉、支架开合、磕碰挤压以及温度变化带来的装配应力。构件顶部设置的多组凸起卡位，就是为了和尾部锁扣、防护盖或者外接功能模块形成卡扣配合，卡位的侧面预留了装配导向斜角，在零件推入锁止位置时可以引导卡扣滑入，到位后通过台阶面承受反向脱出的拉力。凸起卡位之间的凹槽并非单纯减重结构，其槽宽对应锁舌的运动行程，槽底平面承担锁止后的压紧力，建模过程中需要保证各卡位相对圆筒轴线的位置对称，避免锁止后出现单侧偏载。

　　耳板部分采用双支臂外伸的布局，两支臂上分别加工出同轴通孔，用于穿装铰接销轴。孔位中心相对圆筒端面的距离决定了外接附件摆动时的回转半径，若孔位过于靠近筒身，附件开合过程中会和机身外壳发生运动干涉；若孔位外伸过长，则会增大整机尾部的外廓尺寸，同时让耳板根部承受更大的弯矩。现有结构中耳板从筒壁外侧平缓过渡延伸，板身轮廓按照载荷走向做了加宽处理，销轴孔周边保留足够的实体壁厚，能够分散销轴传递的集中拉力。耳板根部和圆筒外壁衔接处采用连续曲面过渡，避免直角交汇带来的应力集中，在跌落或者牵拉工况下，这个过渡区域是最容易出现裂纹的位置，建模时需要保留圆角的连续曲率，不能为了简化特征将过渡面做成直角拼接。

　　筒段外侧的轴向凸棱沿筒体母线方向布置，一方面作为装配时的周向定位特征，和机身外壳的对应滑槽配合，保证尾部构件装入后角度唯一，让顶部卡位和内部锁舌位置精准对齐；另一方面凸棱高出筒壁的部分可以增强筒段的截面抗弯刚度，薄壁圆筒在受到侧向挤压时容易发生圆度变形，均布的轴向加强棱能够提升截面惯性矩，减少壳体受压凹陷的风险。筒身端部的环形台阶用于安装密封胶圈或者防护衬垫，台阶的轴向宽度和径向深度需要匹配密封件的压缩量，压缩量过大则装配阻力升高，长期使用后密封件容易永久变形；压缩量过小则无法填满配合间隙，防尘防水的效果会打折扣。

　　开展三维结构设计时，首先要依据整机尾部的圆柱外径确定筒段的内径与配合公差，再根据内部锁扣机构的运动包络划定顶部卡位的高度与间距，随后结合外接挂装配件的铰接需求确定耳板孔位的中心坐标。耳板的厚度需要兼顾销轴的剪切强度和整机重量控制，板厚过薄会在反复摆动后出现孔位拉长变形，板厚过大则会无谓增加尾部重量，让手持终端的重心向后偏移，影响长时间握持的手感。构件的整体外廓不能超出整机尾部的设计边界，耳板外侧边缘需要和机身侧面的防滑包覆层平顺衔接，避免出现突兀的棱角，既减少携带时勾挂衣物的概率，也能在跌落时让冲击力沿曲面分散传递。

　　结构细节上，所有外露棱边都做了小半径倒角处理，销轴孔的入口位置加工出沉孔倒角，方便销轴快速对准穿入，同时去除孔口的锐边，避免装配时划伤操作人员或者刮蹭线缆外层。筒段内壁的台阶面用于轴向限位，当构件推装到位后，台阶面贴合机身壳体的轴肩，承受轴向推入的定位力，也能防止构件沿轴线过度滑移。各特征之间的壁厚尽量保持均匀，塑料注塑成型时可以避免局部壁厚差过大导致的缩痕与内应力，若采用金属压铸工艺，均匀壁厚也有利于金属液充型和后续冷却定型。整个构件把圆筒配合、卡扣锁止、铰接挂载、周向定位这几项功能整合在同一零件上，减少了尾部装配的零件数量，也让整机尾部的受力路径更加连续直接。
