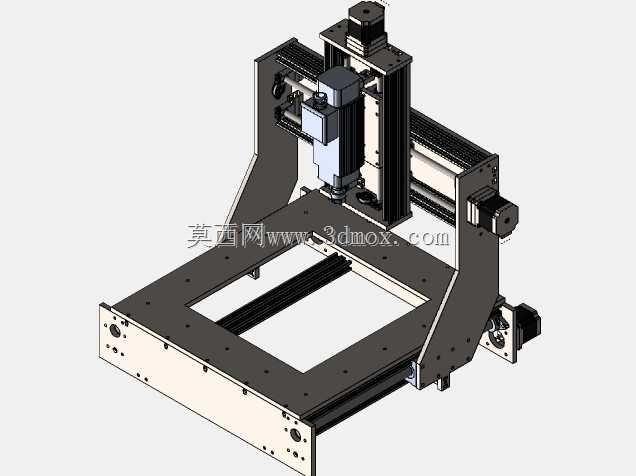

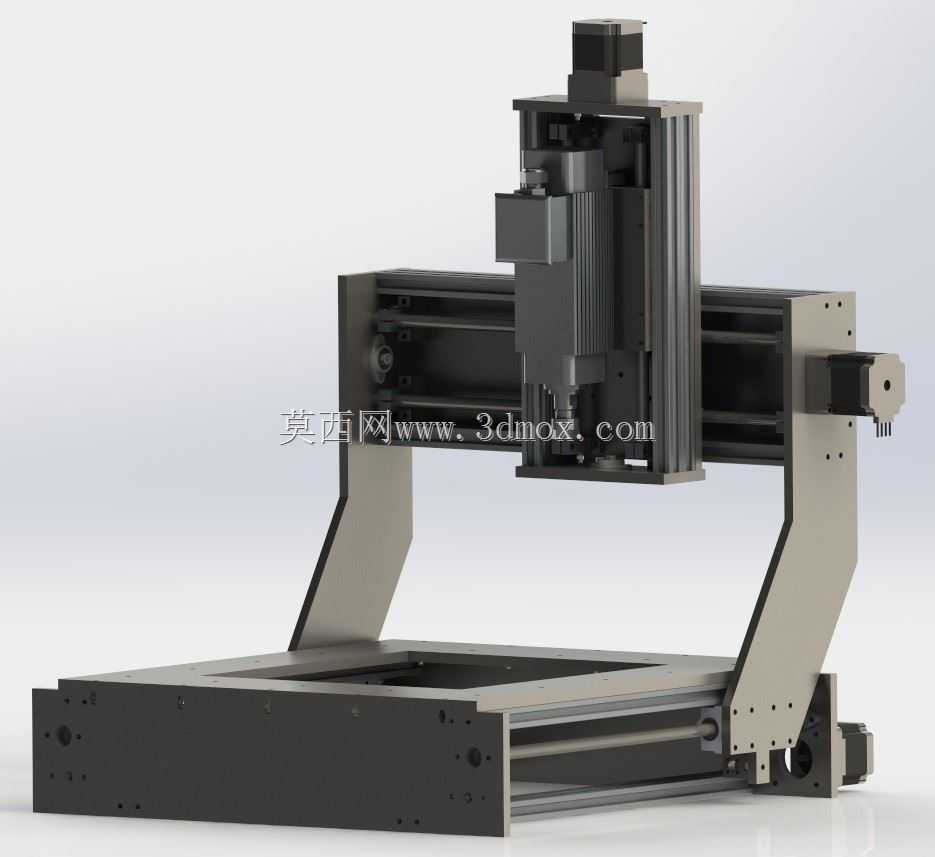

5040行程龙门式数控雕刻铣床结构

　　这套500mm×400mm有效加工幅面的龙门移动式数控雕刻铣削设备，主要面向小型精密加工场景，在广告标识制作、小型五金零件铣削、木工浮雕加工、工艺礼品雕刻、PCB样板试制、软金属切削等场景中广泛使用。设备采用固定工作台、龙门双立柱沿床身纵向移动的经典布局，工作台面固定不动，仅承载待加工工件，运动部件重量恒定，不会随工件重量变化改变运动负载特性，相比动工作台结构，整机动态响应一致性更好，加工过程中振动抑制表现更优。

　　从结构设计思路来看，床身主体采用厚壁钢板焊接后经时效处理消除内应力，底部为整体箱型结构，内部布置交错加强筋，床身上方两侧平行铺设高精度直线导轨与滚珠丝杆副，作为龙门Y轴纵向运动的导向与传动基准。两侧立式立柱采用折弯钢板拼焊成箱型截面，底部与Y轴滑块安装座刚性连接，立柱内侧加工出安装基准面，用于固定X轴横向导轨，横梁跨接在两侧立柱之间，横梁截面采用上窄下宽的梯形箱型结构，这种截面形式在控制整体重量的前提下，大幅提升横梁抗弯截面模量，降低Z轴主轴箱在X轴不同位置时横梁的挠曲变形量。

　　Z轴滑板通过四组滑块挂载在横梁正面的X向导轨上，Z轴自身采用垂直布置的直线导轨与滚珠丝杆，主轴安装座固定在Z轴滑板前端，主轴选用高速风冷电主轴，额定转速区间覆盖数千转到两万转以上，既可以适配小刀具高速雕刻亚克力、密度板、PVC等软质材料，也可以换装硬质合金铣刀对铝、铜等软金属进行轻负荷铣削加工。三轴传动均采用滚珠丝杆副，丝杆两端采用角接触球轴承成对安装的支撑座，预拉伸安装抵消丝杆高速运动时的热伸长，配合伺服电机或者步进电机通过联轴器直连驱动，反向间隙控制在极小范围，保证插补运动的轮廓精度。

　　安装边界方面，设备整机占地长度约为有效Y行程的两倍左右，宽度方向在X行程基础上两侧预留电机、拖链的安装空间，现场布置时需要在设备四周预留不小于半米的维护操作空间，正面用于上下工件、操作控制箱，背面预留拖链弯折与走线空间，两侧预留丝杆、导轨的润滑维护通道。工作台面采用T型槽结构设计，待加工毛坯可以通过T型螺栓、压板直接压紧，也可以加装真空吸附台面用于薄板类工件的快速装夹，工作台面的平面度经过精加工刮研，保证工件装夹基准的平面精度。

　　实际选型适配时，这个行程规格的设备刚好覆盖绝大多数小型加工件的尺寸需求，既不会因为行程过小限制加工范围，也不会因为行程过大导致整机刚性下降、占地面积冗余。龙门移动的结构形式让工件只需要承受自身重力，不需要随轴往复运动，因此即使装夹重量较大的金属毛坯，也不会增加运动轴的负载惯量，加工进给平稳性更容易保证。设备的走线全部采用坦克拖链收纳，将电机线、主轴电源线、冷却管路有序约束在拖链内部，随轴往复运动时不会出现线缆拉扯、缠绕的问题，长期运行可靠性更高。主轴侧可以选配冷却喷雾系统，加工金属时喷射切削液降低刀具温度，加工非金属时可以切换为风冷吸尘，对接除尘设备及时带走切削碎屑，避免废屑堆积在导轨、丝杆表面磨损传动部件。整机结构在建模时完整还原了各安装面的配合关系、螺栓孔位、筋板布局，可直接用于同类小型数控加工设备的结构参考、改型设计，也可以作为自动化加工工位的核心加工单元进行布局对接。
