桌面级小型数控雕刻铣削加工设备

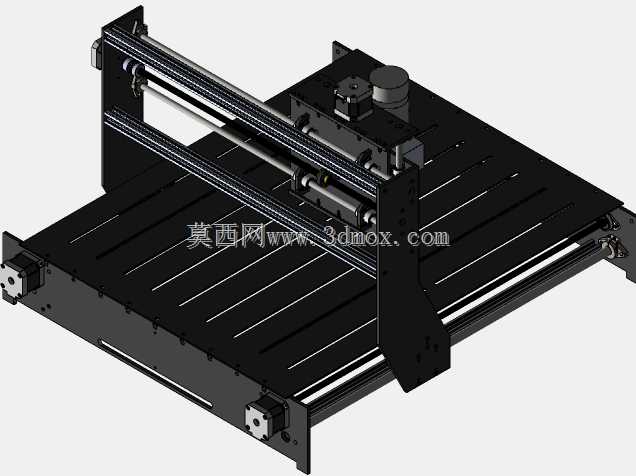

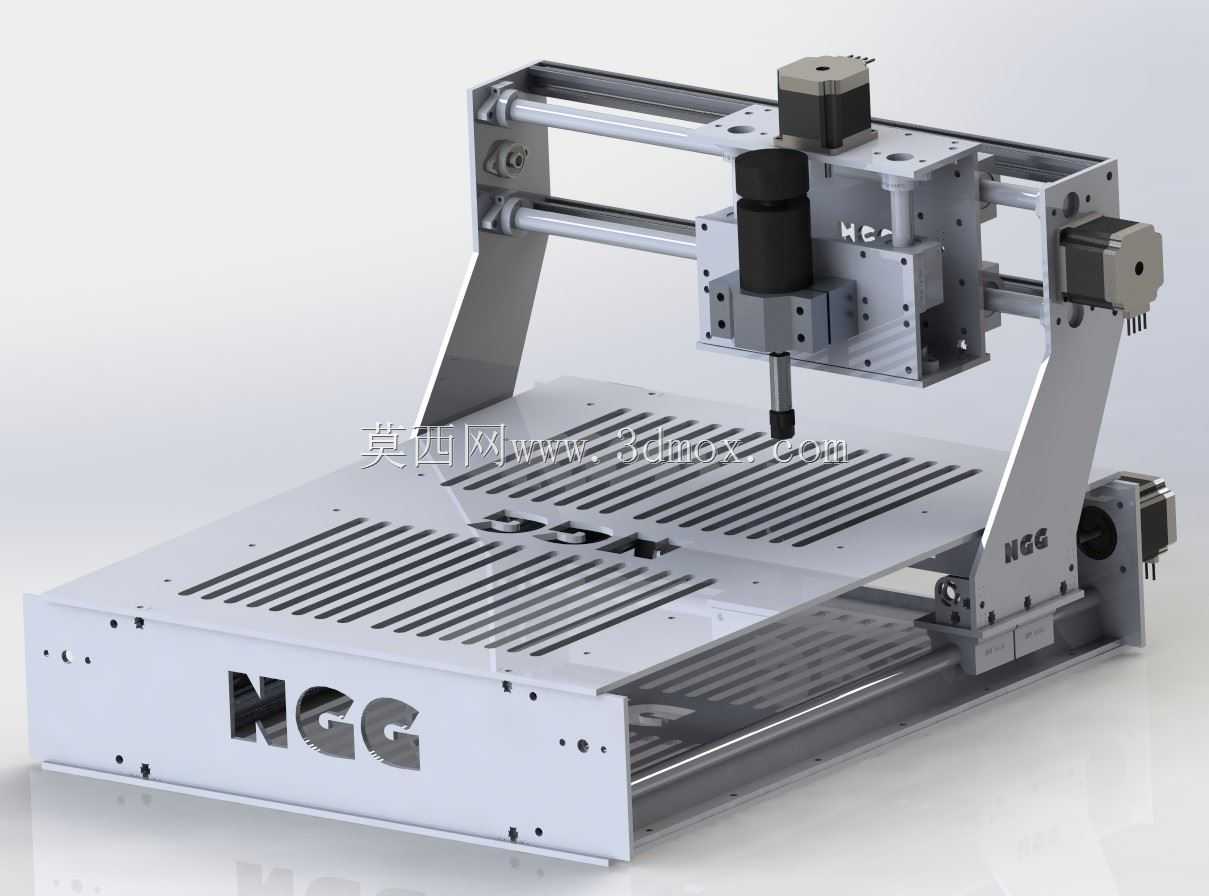

　　这套小型龙门式数控加工装置面向桌面场景下的轻量铣削、雕刻与开槽作业，整体有效加工幅面控制在300mm×400mm区间，机架采用双侧立式支撑搭配横梁滑移的经典布局，Z轴主轴滑座挂载在横梁正面，X向运动由横梁两端同步带轮传动实现，Y向进给则依托工作台下方的直线导向副完成长距离滑移，三轴均采用步进电机作为动力源，传动链路预留了同步带张紧调节位，在装配阶段可通过调整带轮中心距消除回程间隙，兼顾小载荷下的定位精度与拆装维护便利性。

　　底座部分采用整块钣金折弯成型的箱式结构，台面区域加工出密集平行通槽，既作为工件装夹的T型槽基准，也可直接排走铣削产生的切屑与冷却废液，底座前立面预留品牌标识安装位，内部空腔可收纳驱动线缆、步进驱动器与控制板卡，将电气元件与加工区域物理分隔，避免切屑飞溅损伤接线端子。两侧立板通过螺栓与底座刚性连接，立板内侧加工出导轨安装基准面，横梁两端的滑移座沿Y向导轨做直线运动，这种动梁式布局相比固定横梁移动工作台的方案，能在相同外形占地面积下获得更大的Y向有效行程，同时整机重心更低，高速进给时的机架晃动量更小。

　　横梁采用双光轴平行导向结构，两根镀铬光轴贯穿X向滑座，光轴两端通过支座固定在两侧Y向滑鞍上，X向步进电机安装在横梁端部，通过同步带带动滑座沿光轴往复运动，双光轴的约束方式可抵消主轴切削时产生的扭转力矩，避免单导轨布局容易出现的滑座偏摆问题。Z轴滑台同样采用直线光轴导向，主轴电机通过抱箍夹具固定在滑台安装板上，主轴下端适配标准ER夹头，可装夹铣刀、雕刻刀、钻头等不同刀具，Z向步进电机通过丝杠传动带动主轴上下进给，丝杠端部配置手轮接口，调试对刀时可手动微调主轴高度，无需通电即可完成刀具初始位置标定。

　　从实际应用场景来看，这类设备多用于广告行业的亚克力字雕刻、木工小件的浮雕加工、PCB电路板的铣制定型、软金属如铝铜薄板的开槽切边，也可放在教学实验室作为数控编程实训载体，完成G代码解析、刀具路径仿真、实际切削验证的全流程练习。整机安装边界紧凑，不需要专用设备地基，放置在承重足够的普通工作台面上即可调平使用，外围仅需预留走线与操作空间，机身两侧的电机接线采用快插接头设计，搬运转移时可快速分离线缆，拆分后单人即可完成转运。

　　结构设计阶段优先保证了刚性与轻量化的平衡，所有钣金件均做折边加强处理，受力连接位采用加厚角码补强，运动部件选用铝合金材质降低移动惯量，主轴周边预留了吸尘罩安装孔位，后期可加装负压吸尘管路收集木工或塑料加工产生的粉尘，台面的通槽规格兼容通用压板、台钳等工装夹具，工件装夹不需要定制专用治具，通用夹具即可完成不同形状坯料的固定。传动部位的所有轴承座都设计了注油通道，日常维护时可直接加注润滑脂，不需要拆解滑座即可完成保养，电气走线全部沿机架内侧的线槽布置，外露运动部位无管线拖拽，避免进给过程中线缆与工件发生干涉。
