3040幅面桌面数控雕刻铣削设备

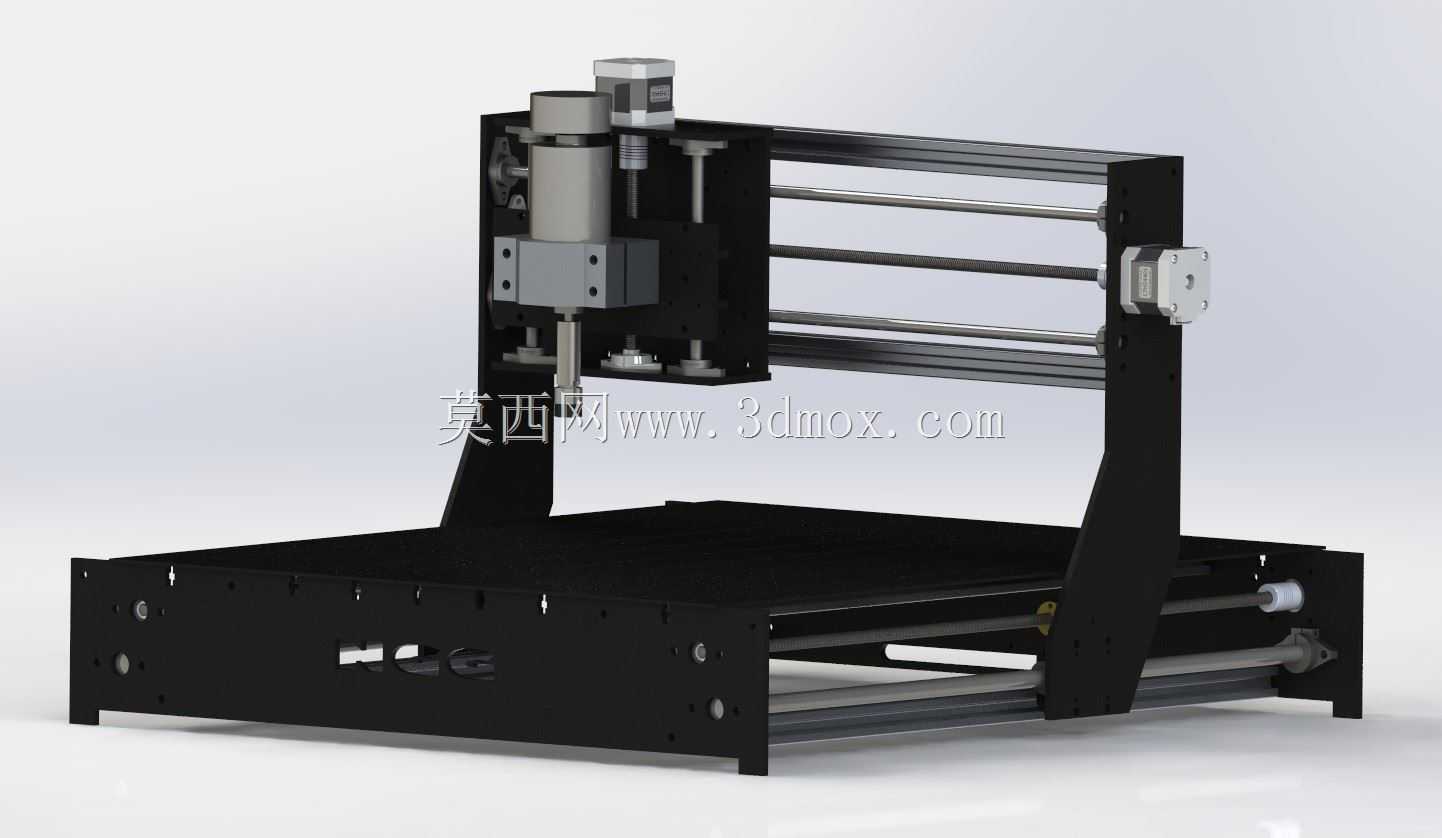

　　这套小型数控加工设备面向桌面级铣削、雕刻与轻切削场景，整体采用龙门跨架式布局，有效加工幅面围绕300mm×400mm工作台展开，适合实验室、小批量打样车间、教学工位以及个人加工空间使用。设备底部为箱型床身结构，既承担工件承载，也容纳X向传动与控制相关部件；两侧立板支撑横梁，主轴滑座沿横梁方向完成Y向运动，Z向滑台带动主轴上下进给。这种结构在有限占地内保留了较完整的三轴联动能力，安装时只需保证工作台水平、四周预留维护与走线空间，即可布置在普通工作台或机架上。

　　从实际用途看，该设备可用于亚克力、木材、软金属、塑料板、发泡材料及薄铝板的轮廓切割、开槽、钻孔、浮雕和平面铣削。对于结构设计人员，它能够把三维建模后的零件快速转化为实体样件，用于验证外形、装配间隙和机构运动关系；对于工艺人员，它可承担小型夹具垫板、绝缘件、标识牌和工艺样板的加工；在教学场景中，三轴传动、主轴装夹、坐标设定和刀路生成等环节都能直观呈现。

　　床身部分采用板材拼合的箱式框架，侧板与底板通过紧固件连接，内部留出传动轴、限位元件和线缆布置空间。相较单纯型材搭接，箱型底座在承受主轴振动和工作台载荷时具有更好的抗扭刚度；底座前侧设置开关、接口及安装孔位，便于操作和电气连接。工作台面保持开阔平整，工件可通过压板、台虎钳或专用夹具固定，设计时需要关注夹具高度与Z向安全行程之间的关系，避免刀具回零或快速移动时发生干涉。

　　横梁组件由平行光轴和侧向支撑构成，Y向滑座依托直线导向件沿横梁移动。两根横向导向杆平行布置，能够分担滑座和主轴重量，减小悬臂偏载。龙门立板与底座连接位置承受切削过程中的弯矩，因此在建模和装配时应重点控制立板垂直度、横梁平行度以及紧固件预紧状态。若用于较频繁的金属轻切削，可在关键连接面增加定位销或加强折板，以长期保持几何精度。

　　主轴单元安装在Z向滑台上，电机与主轴轴线沿竖直方向布置，下端通过夹头夹持刀具。Z向进给采用丝杠或等效直线传动方式，导向件约束滑台旋转自由度，使主轴只沿上下方向运动。主轴周边预留了刀具装夹和冷却管路空间，换刀时需要保证夹头螺母旋转范围不受侧板和线缆影响。主轴转速、进给速度和切深需要根据材料匹配：加工木质或塑料件时可提高走刀速度，加工铝件则应控制切削负荷并及时排屑。

　　三轴运动系统的设计思路强调结构简单、维护方便和成本可控。X向传动位于底座内部，带动工作台或龙门沿纵向运动；Y向传动布置在横梁附近，驱动主轴滑座横向移动；Z向传动直接服务于主轴进给。导向轴、丝杠、联轴器和步进电机之间需要保留同轴度调整余量，电机座与轴承支撑位不应形成过约束。三维建模时可将传动件按实际装配关系分层管理，床身、龙门、滑台、主轴、电机和紧固件分别建立子装配，便于检查行程末端碰撞和维修拆装顺序。

　　外形边界方面，设备长度和宽度主要由400mm级加工幅面、两侧驱动组件及底座外板决定，高度则由龙门立板、Z向滑台和主轴电机堆叠形成。布置现场时，后方和侧方应留出电机、线缆和手轮操作空间，前方需保证工件装夹和切屑清理距离。工作台承载不宜集中在悬边位置，长条形工件应尽量跨越有效支撑区域；对于高于常规厚度的坯料，应先校核主轴上限位置、刀具伸出长度和夹具总高。

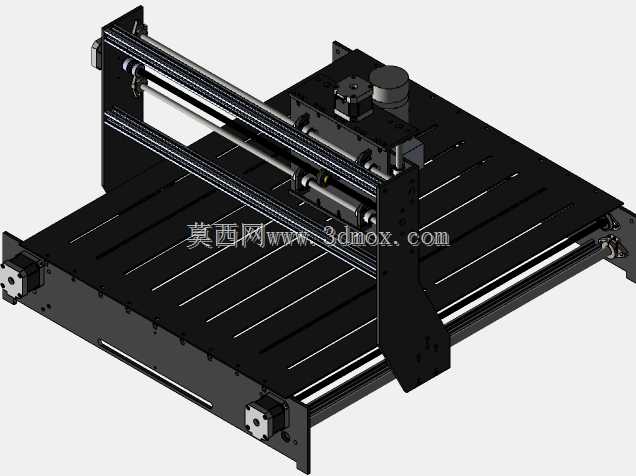

　　从建模细节看，黑色钣金与型材框架构成主要外观特征，电机、联轴器、轴支座和锁紧件均按设备真实组成表达。结构评审时可围绕刚度、行程、防护和维护四个维度展开：床身连接孔决定装配可靠性，导轨平行度影响运动平顺性，主轴与工作台垂直度决定加工面质量，线缆弯折半径则关系到长期运行稳定性。该设备并非面向重切削的大型机床，而是在紧凑空间内提供数控铣削与雕刻能力，适合轻载、高精度要求适中、换型频繁的加工任务。
