挤压复合液压过滤机组移动工装

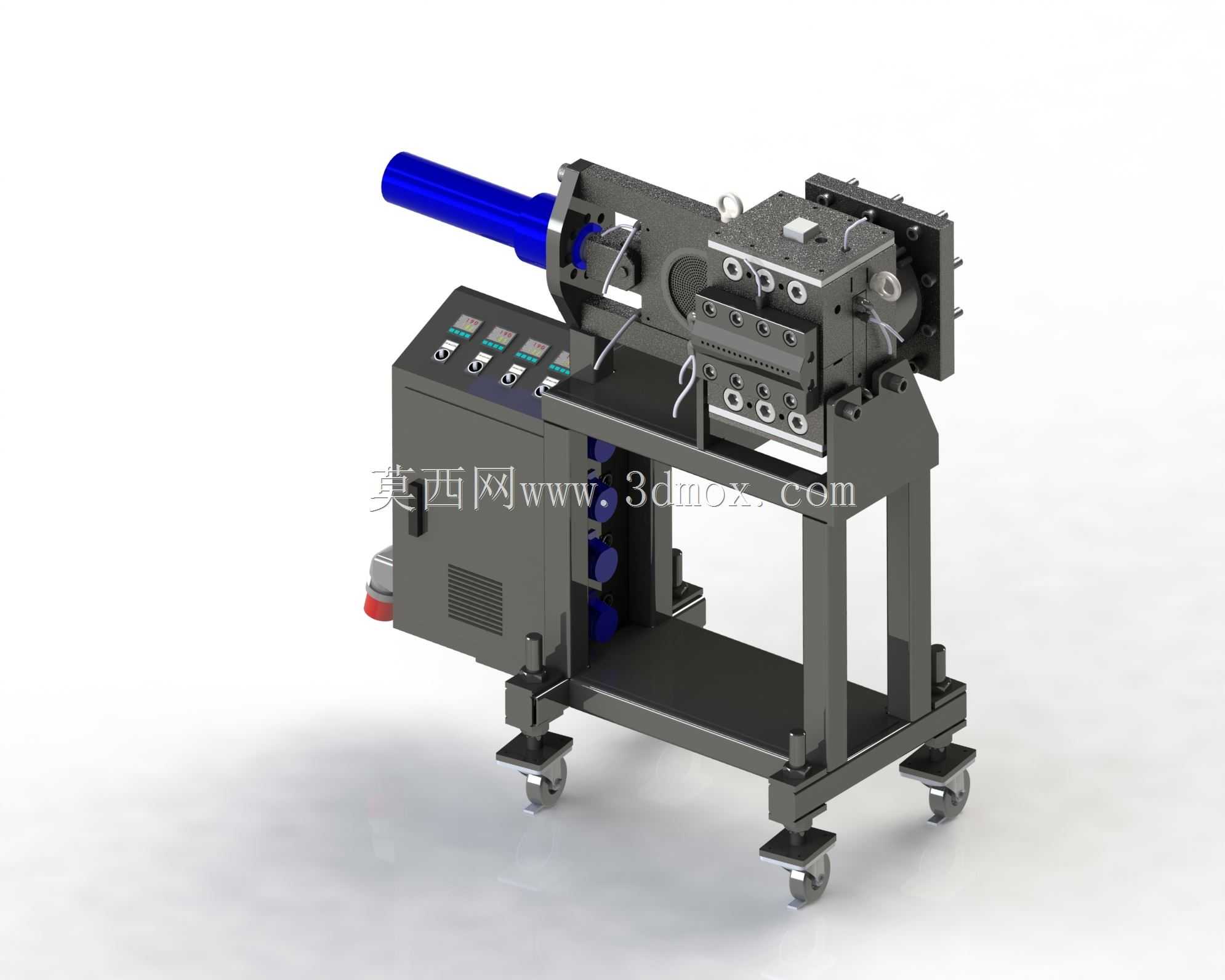

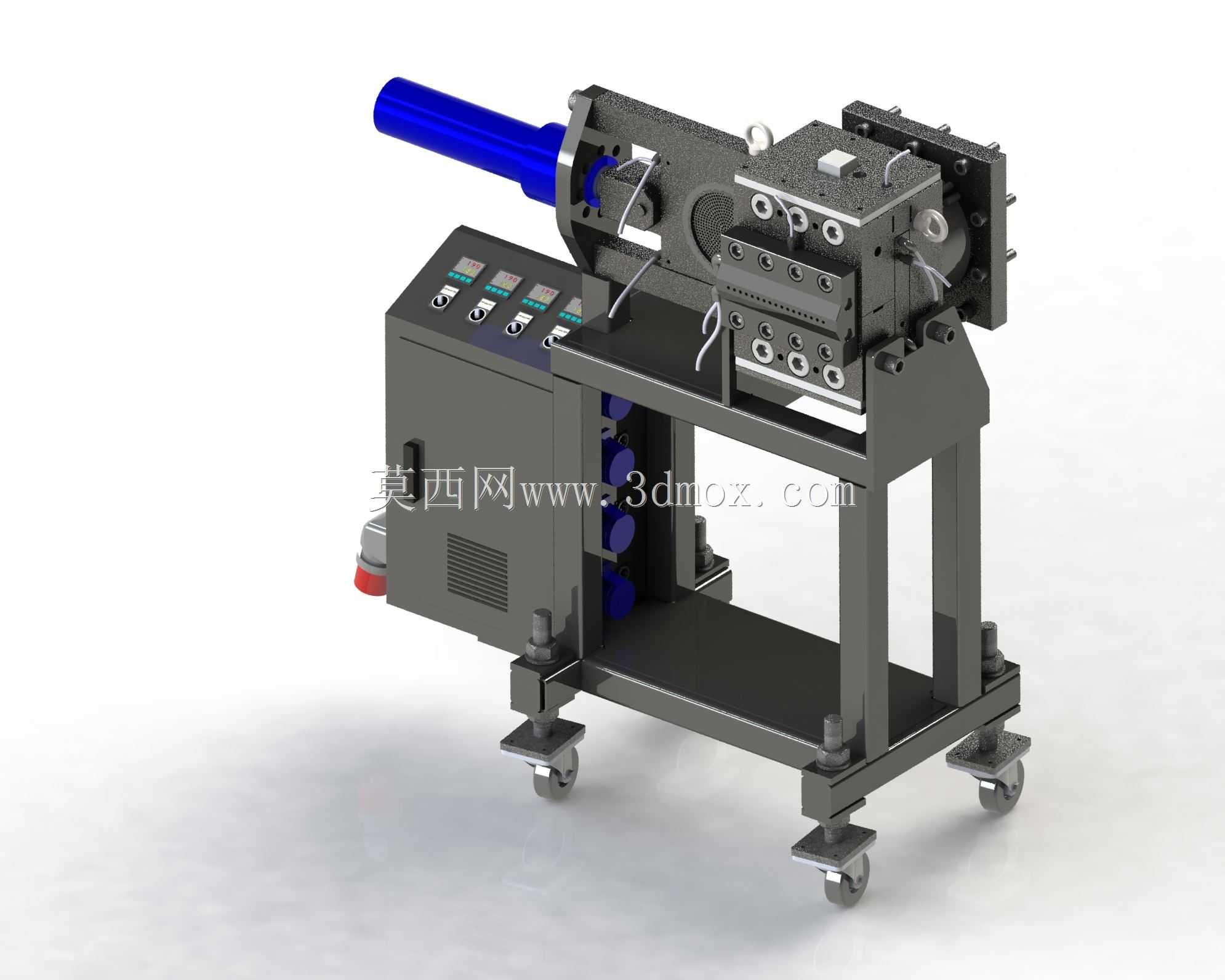

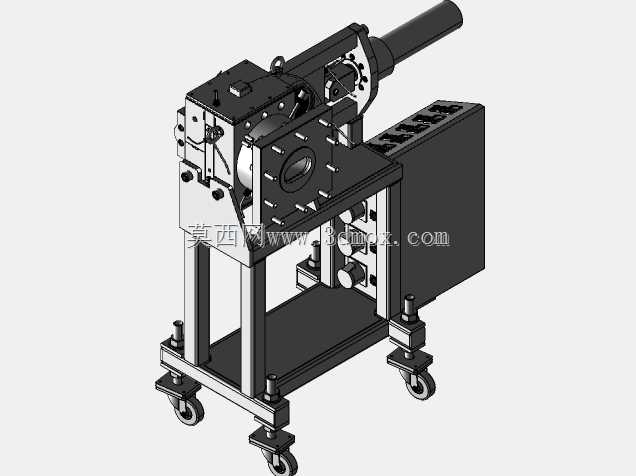

　　该套设备面向液压系统在线净化、试验台油液循环过滤以及挤压工艺前段的杂质控制场景，整体采用移动式机组布局，将过滤执行主体、液压动力元件、阀组接口、电控操作区和承载机架整合在同一底架上。现场使用时，可通过脚轮将设备推入产线旁、试验台侧或维修工位，再利用可调支撑脚固定位置，避免单纯脚轮承重造成的晃动。设备左侧布置控制与动力柜体，柜体上方设置操作按钮和状态指示区，便于人员在接管、启动、切换回路时就近操作；柜体下部预留散热格栅和检修空间，内部可容纳泵、电机及相关液压辅件，管路沿机架内侧走线，减少外露干涉。中部主机为挤压复合过滤结构，外部由多层板件、连接块和法兰式接口组成，正面可见多组圆形接口和紧固螺钉，说明其并非单一筒式过滤器，

　　而是将多级过滤、汇流分配和挤压辅助结构复合在一个模块中。油液可从不同接口进入，经过内部滤芯、流道或压紧组件后输出，适合对污染度要求较高、又需要在过滤过程中保持稳定压力的液压回路。蓝色柱状元件位于主机侧方，沿水平方向安装，承担压紧、锁紧或推动过滤组件的作用。其轴线与主机工作方向一致，端部通过铰接或连接座与机架相连，维修时可拆解更换密封件和活塞杆组件。主机上方布置小型阀块和管路接头，用于压力检测、排气、旁通或取样，结构紧凑，操作空间集中在设备前侧。机架采用方管焊接框架，四根立柱支撑上部工作平台，下部设置水平置物层，可放置备用滤芯、工具或承接滴油盘。底架四角安装脚轮，脚轮附近配置可调支脚，设备移动时支脚抬起，工作时支脚旋下接触地面，

　　兼顾转场灵活性和运行稳定性。上部平台边缘设有安装孔位，主机、液压缸和柜体均通过螺栓固定，便于按现场管路方向调整装配位置。从安装边界看，设备长宽高方向均需预留操作和维护空间：前端要留出接管、观察压力表和更换滤芯的距离；液压缸伸出侧不能布置固定障碍物；后侧和柜体侧应保留开门检修、散热通风以及软管弯曲半径；底部脚轮转向和支脚调节也需要地面平整、无明显坡度。管路连接时应区分进油、回油、排污和旁通接口，软管不得承受拉力，靠近运动部位需保留挠性段。电控柜与液压主机分区布置，可降低油液飞溅对按钮和接线端子的影响；柜体倾斜面板符合人工操作高度，减少弯腰查看频次。主机模块的板件拼接方式有利于内部滤芯和密封件的拆装，多个接口则支持并联扩容或分级过滤。

　　设计时需要重点控制机架焊接后的平面度，防止主机安装面扭曲导致阀块贴合不良；液压缸安装座要承受轴向反力，立柱与横梁之间应设置加强筋或补强板。过滤流道内部应避免死角，排污口位置宜低于滤芯腔体最低点，以便停机后排出沉渣和残油。对于挤压复合动作，液压系统需设置压力保护和行程限位，避免过度压紧造成滤芯变形或壳体受力异常。整体结构体现了小型液压净化设备从固定安装向移动集成的思路，既能够独立完成油液过滤，也可作为挤压、试验、装配生产线的辅助油源单元。三维建模时应分别表达焊接机架、脚轮支脚、柜体、门板、按钮盒、液压缸、过滤主体、阀块、接头和管路关系，尤其要保留接口方位、紧固件位置和维护开口，以便后续出工程图、核算干涉和进行选型改型。
