实验室小型细碎颚式破碎设备结构

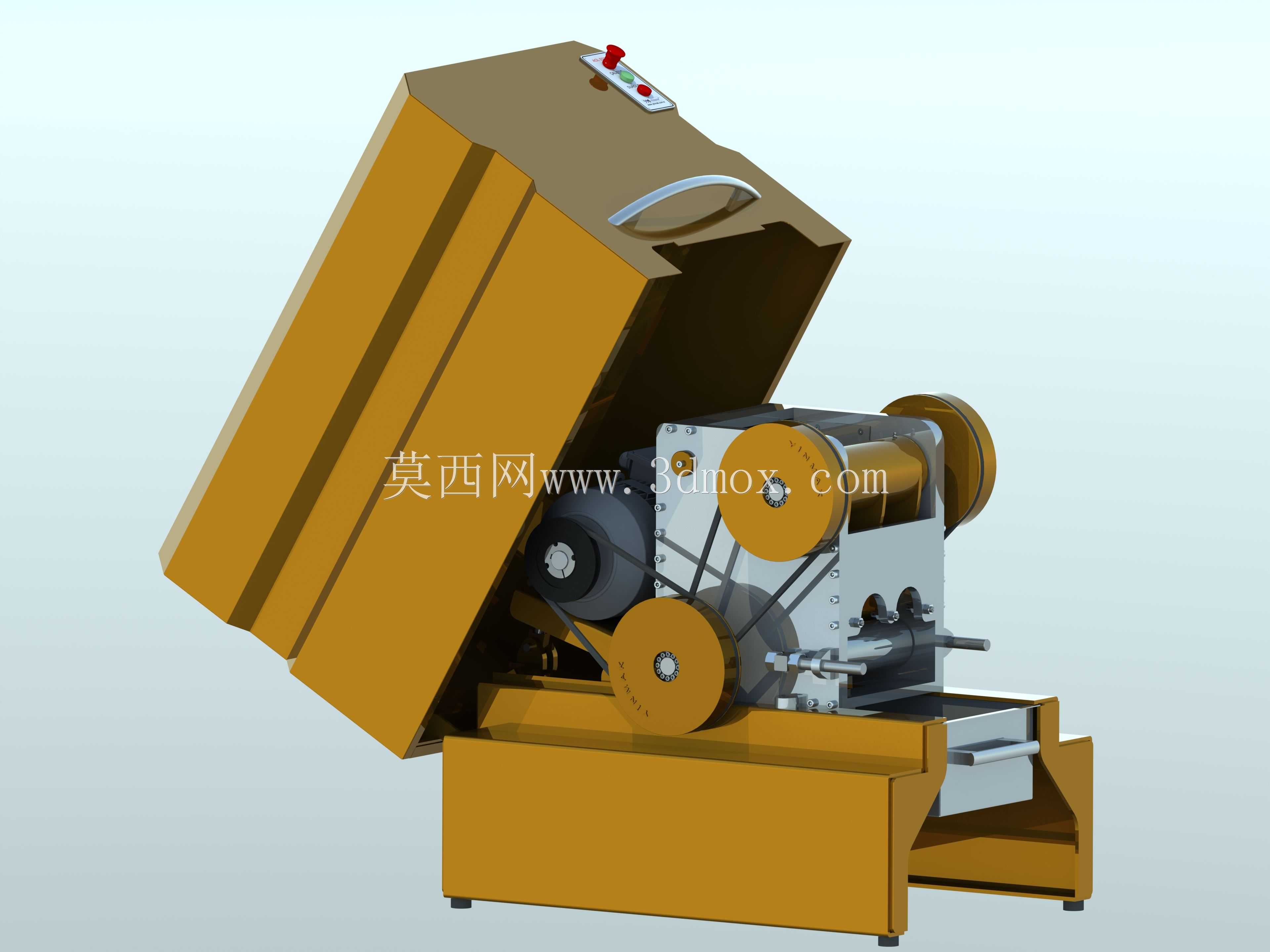

　　该细碎设备主要面向实验室小批量物料处理场景，常见于矿石、陶瓷、玻璃、硬质合金颗粒、建筑废料小样以及科研制样环节。与生产线中连续运转的大型破碎站不同，这类设备的核心约束不是小时处理量，而是出料粒度可控、设备占地紧凑、清洁换样方便以及运行过程中的安全防护。设备采用倾斜布置的主机箱体结构，上部箱体可绕铰接位置开启，内部破碎腔、动颚传动轮、皮带传动副和调节机构在开盖后能够直接暴露，便于实验结束后清理残料、检查颚板磨损情况，也方便针对不同物料更换接触部件。

　　从破碎流程看，该机型可承担初级、次级以及三级细碎任务。物料由前部给料位置进入固定颚板与活动颚板之间的楔形腔，动颚在偏心轴和连杆机构带动下做周期性往复摆动；靠近定颚时物料受到挤压、劈裂和局部弯曲作用而破碎，远离时已达到粒度要求的细小颗粒依靠重力从下部排料口排出。高破碎比设计使较大块进料能够在较短腔体内被逐步压缩至小粒度范围，适合实验样品量有限、又希望减少多级筛分和重复粉碎的工况。

　　外形与安装边界方面，主机主体尺寸约为300mm×100mm量级的工作规格，整机采用底座承托式布置。底部箱体形成稳定机架，内部容纳电机、带轮和传动部件；上部倾斜护罩既围合破碎区域，又在设备运行时阻挡飞溅颗粒和粉尘。护罩顶部设置控制按钮与急停元件，操作人员在投料和观察时可就近控制设备启停。前部伸出的给料与排料结构保留了手动送料和接料容器放置空间，选型布置时不能只按底座投影计算占地，还应在前方预留样品盘、接料盒以及操作人员手部操作距离，在上方预留护罩开启后的回转空间，在侧部预留皮带维护和电机散热空间。

　　结构设计上，传动路线由电机经皮带轮传递至偏心轴，再带动动颚组件完成破碎动作。皮带传动具备缓冲和过载打滑特性，在实验室中遇到硬度异常或不可破碎异物进入腔体时，可降低冲击直接传递到电机轴的风险。带轮外侧设置轮缘和护罩，运动件与人员操作区保持隔离。破碎腔附近的调节机构用于改变排料口间隙，进而控制出料粒度；间隙调小后，产品中细颗粒比例提高，但单位时间通过能力下降，颚板磨损和驱动载荷也会增加，因此实际使用时需要根据物料硬度和目标粒度在破碎效率与细度之间取平衡。

　　三维结构建模时，需要重点处理几处关系：一是上护罩铰接轴、开启角度与内部检修空间的干涉检查，护罩翻开后不能与带轮、进料槽或顶部按钮发生碰撞；二是动颚运动包络与定颚、侧板、护罩内壁之间的安全间隙，既要避免运动件擦碰固定结构，也要控制间隙过大造成试样漏料；三是皮带中心距、张紧位置和带轮共面关系，带轮偏斜会导致皮带早期磨损和振动；四是排料口调节螺杆、锁紧件与机架的连接强度，破碎力会反复作用于该区域，支撑面需要具备足够刚度。

　　机架采用焊接或钣金折弯箱体思路时，应关注轴承座安装面、电机安装面和护罩铰接面的平面度。破碎载荷虽然因设备小型化而降低，但冲击具有周期性，轴承座附近若刚度不足，会出现偏心轴晃动、颚板间隙变化和紧固件松动。护罩内侧可预留衬板或耐磨板安装位，使高频接触物料的区域能够单独更换，而不必整体报废外壳。对于需要频繁更换样品的实验室工况，破碎腔内壁应尽量减少死角和深沟槽，降低不同物料交叉污染的概率。

　　安装时设备应放置在平整、刚性较好的实验台或基础架上，底脚需要承受振动和周期性载荷。接料位置下方应留出容器高度，排料方向避免正对电气元件和人员操作位。除尘要求较高时，可在排料区附近配置局部抽风或密闭接料盒，但抽风口不能改变物料下落路径，也不能将尚未破碎的大颗粒直接吸走。维护侧则需保证皮带护罩可拆、颚板固定螺栓可达、润滑点和调节机构有操作空间。

　　该结构的价值在于以紧凑机身实现较高破碎比，同时通过可开启护罩、外露传动维护区和可调排料机构兼顾实验制样的清洁、检修与粒度控制。对三维设计人员而言，建模不应只表现外观壳体，还应完整体现动颚、偏心轴、带轮、张紧结构、护罩铰接、给料排料通道和机架支撑之间的装配逻辑，这样才能用于结构校核、运动干涉检查以及后续加工出图。
