振动给料颚式破碎联合站成套设备

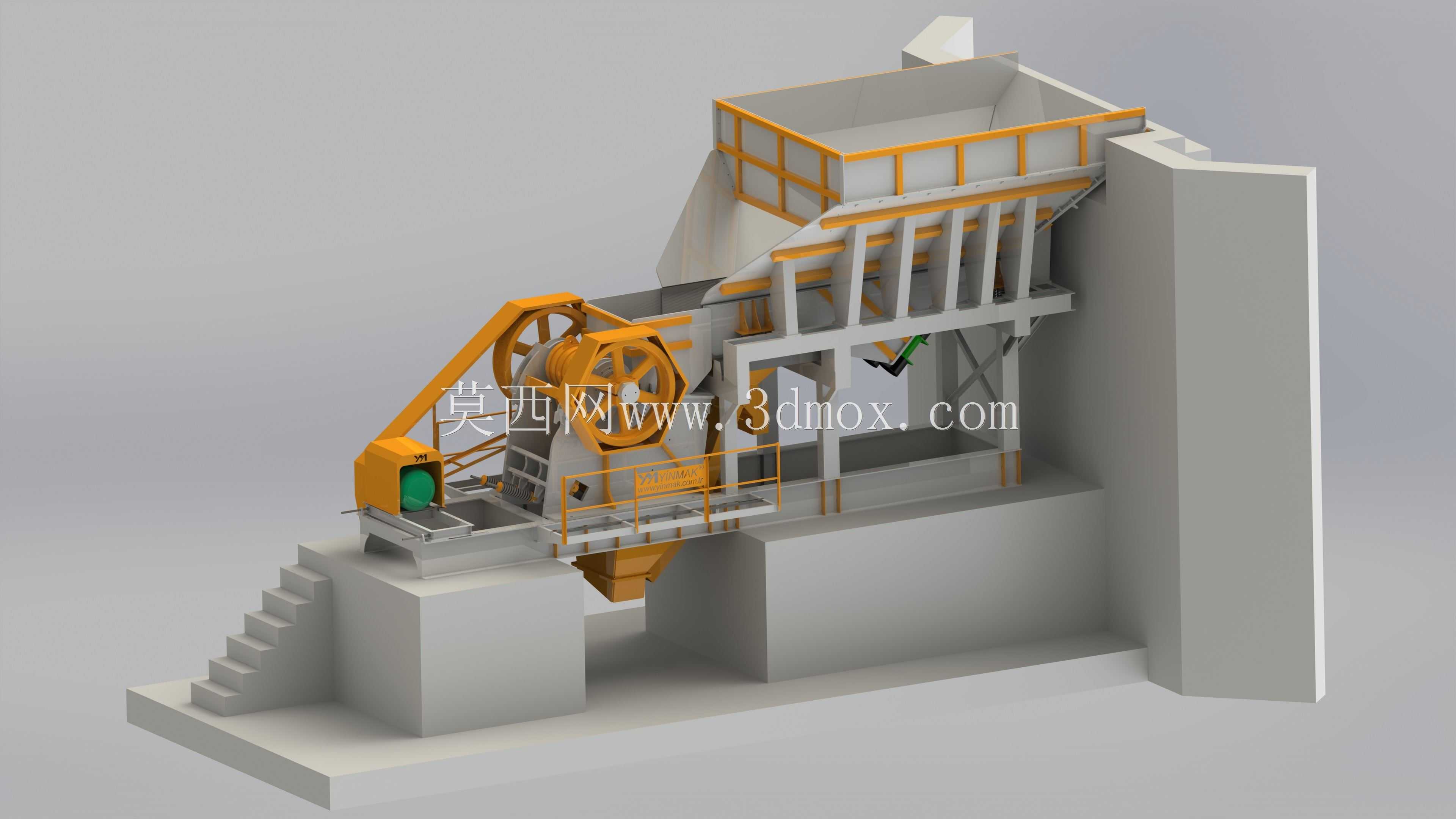

　　这套三维方案呈现的是矿山及砂石骨料生产线前端的典型配置——振动给料机与颚式破碎机组成的联合破碎工位，外围还完整搭建了受料斗、检修平台、走梯、护栏及混凝土基础，属于把散料接收、均匀给料、粗碎作业整合在同一安装界面内的成套布置。现场这类工位通常设在粗碎车间，上游衔接自卸车或装载机直接卸料，下游接带式输送机把初碎后的物料送往中细碎或筛分环节。

　　从物料流向看，大块原矿先卸入顶部带格栅的受料仓。仓壁做成斜壁溜槽形式，靠重力把物料导向下方的振动给料机；给料机槽体以激振力驱动，把料层连续、定量地铺送进颚板破碎腔，避免大块直接砸入造成闷车。颚式破碎机依靠动颚的周期性摆动，对进入楔形破碎腔的石块实施挤压、弯折破碎，排料口按产品粒度要求调整，粗碎后的物料从下部排出。给料机前段常带筛条间隙，可预先把细料和泥土旁路筛出，减少过粉碎与无用功进入破碎腔，这也是粗碎段提效、降耗的常见做法。

　　结构布置上，模型把受料斗抬高架设在钢结构支撑框架上，框架立柱、斜撑与平台梁共同承受料仓满料荷载和卸料冲击；破碎机本体落在厚重的混凝土或钢混基础上，基础与给料机支架之间留出检修空间和排料溜口。周边设置的多层检修平台、踏步走梯与橙色安全护栏，对应实际生产中更换颚板、紧固衬板螺栓、检查激振器和润滑点时的操作面与通行需求，护栏高度、踢脚板和平台净宽都按检修人员站位与工具摆放来留设。一侧高大的挡墙则模拟了车间依山或贴坡布置时的地形围护，也起到卸料区防尘、挡溅的作用。

　　设计思路的核心在于让“受料—给料—破碎—排料”在高差上自然衔接，利用重力自流减少中间转运设备，同时控制各设备的动荷载传递：振动给料机的激振力通过隔振弹簧与机架隔离，破碎机的破碎冲击则由大质量基础吸收，避免振动相互耦合。选型时需要核对给料机槽宽与破碎机进料口宽度的匹配，保证最大块度能顺利进入而不卡料；给料能力要略大于破碎机的处理能力并可调，以维持破碎腔满料、稳定运行。

　　外形与安装边界方面，方案给出的规格对应YG09、YJ07系列配置，给料段尺寸约1200×5000毫米，破碎及关联界面约1100×850毫米量级；整体机组纵向沿物料流向展开，占地呈长条状，顶部受料点标高较大，设计基础时要重点控制进料车道宽度、卸料半径、平台检修净空，以及下部排料输送机的接料位置。三维建模时把钢结构框架、衬板、皮带轮、飞轮、弹簧、走梯护栏和基础体分层表达，便于在总图阶段核对干涉、核算荷载分区，并直接为土建提资、钢结构下料和现场安装定位提供依据。对从业者而言，这种成套工位模型的价值不只在单体设备外形，更在于把设备接口、检修通道和土建边界一次性交代清楚，减少现场返工。
