六边形蜂窝开孔亚克力风机防护网罩

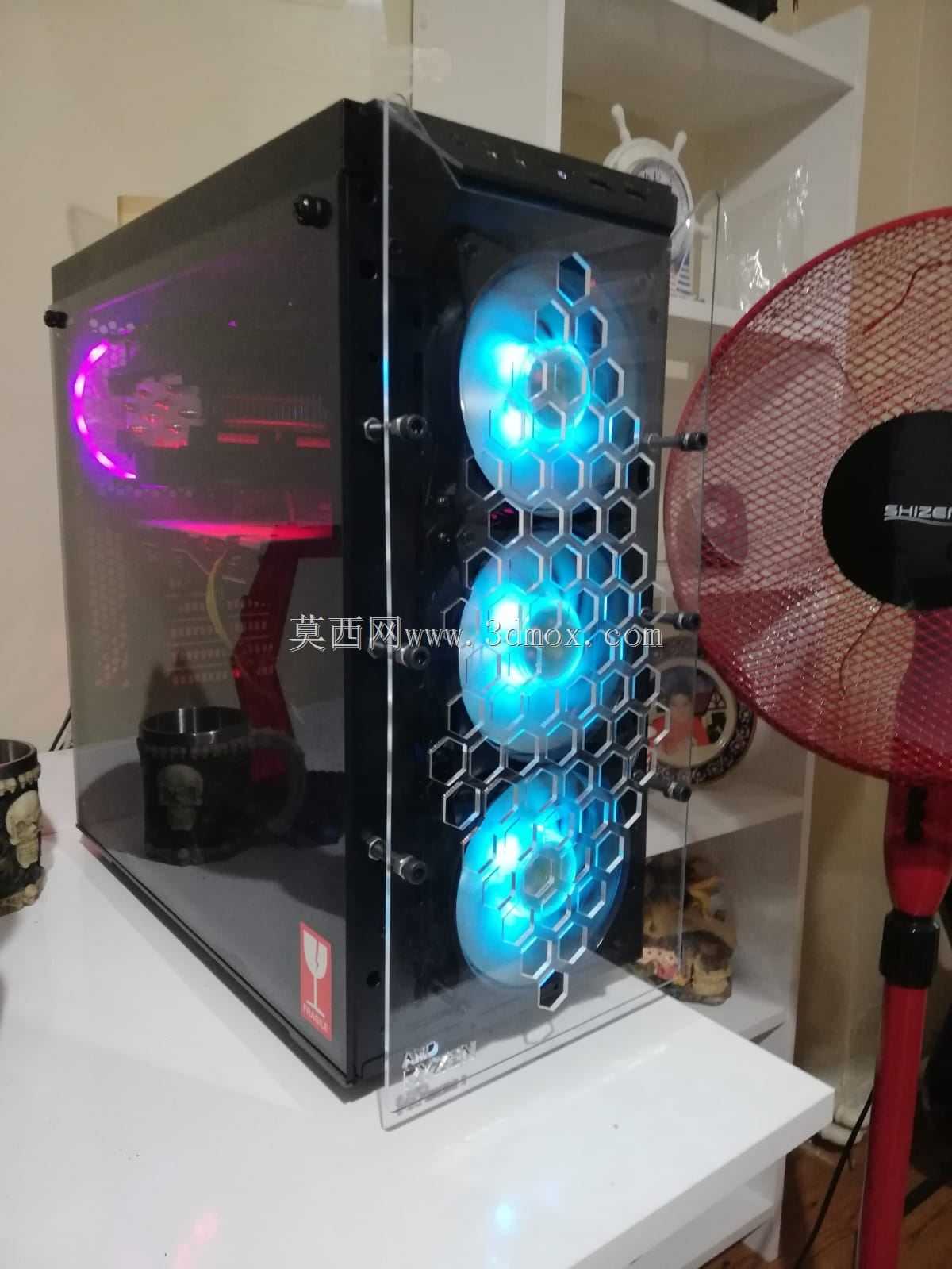

　　该防护网罩面向电子设备机柜、工业控制柜、小型风冷机组以及桌面散热改造场景，核心作用是在轴流风扇外侧形成物理隔离，既避免人员手指或异物直接接触高速旋转的扇叶，又通过大面积开孔保证气流顺畅通过。网罩主体采用薄平板结构，整体轮廓并非规则矩形：上边缘带有斜切折角，侧边保持平直，适合安装在机箱内部框架、风扇安装板或设备侧壁上。板件四周分布有多个安装孔，孔位沿边缘对称布置，可直接配合螺钉、垫圈与风扇支架或机柜立柱固定，安装边界清晰，后期装配时不需要额外复杂夹具。

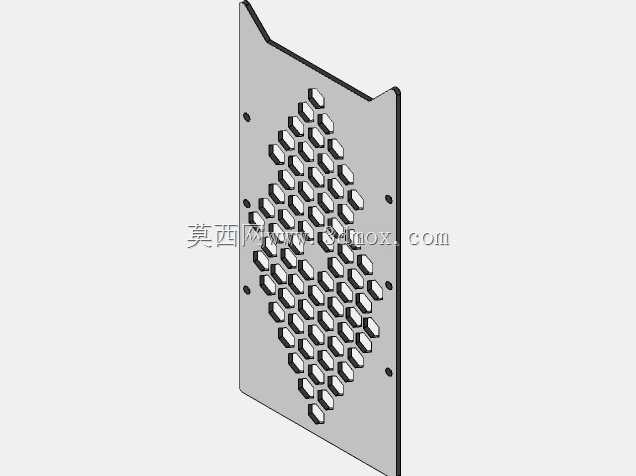

　　通风区域采用六边形蜂窝状孔阵设计，孔形按菱形区域集中排布，中心区域开孔密度最高，向上下两端逐渐收束，形成与风扇圆形出风范围相匹配的覆盖形态。相比传统圆形冲孔网，六边形孔在相同板厚条件下能够获得更高的开孔率，孔与孔之间保留连续筋条，受力路径分布更均匀；气流穿过时边界扰动较小，也有利于降低风阻和噪声。孔阵外围保留足够宽的实体边，既为螺钉安装提供承载区域，也增强板件边缘刚度，减少薄亚克力或薄金属板在振动环境下的翘曲。

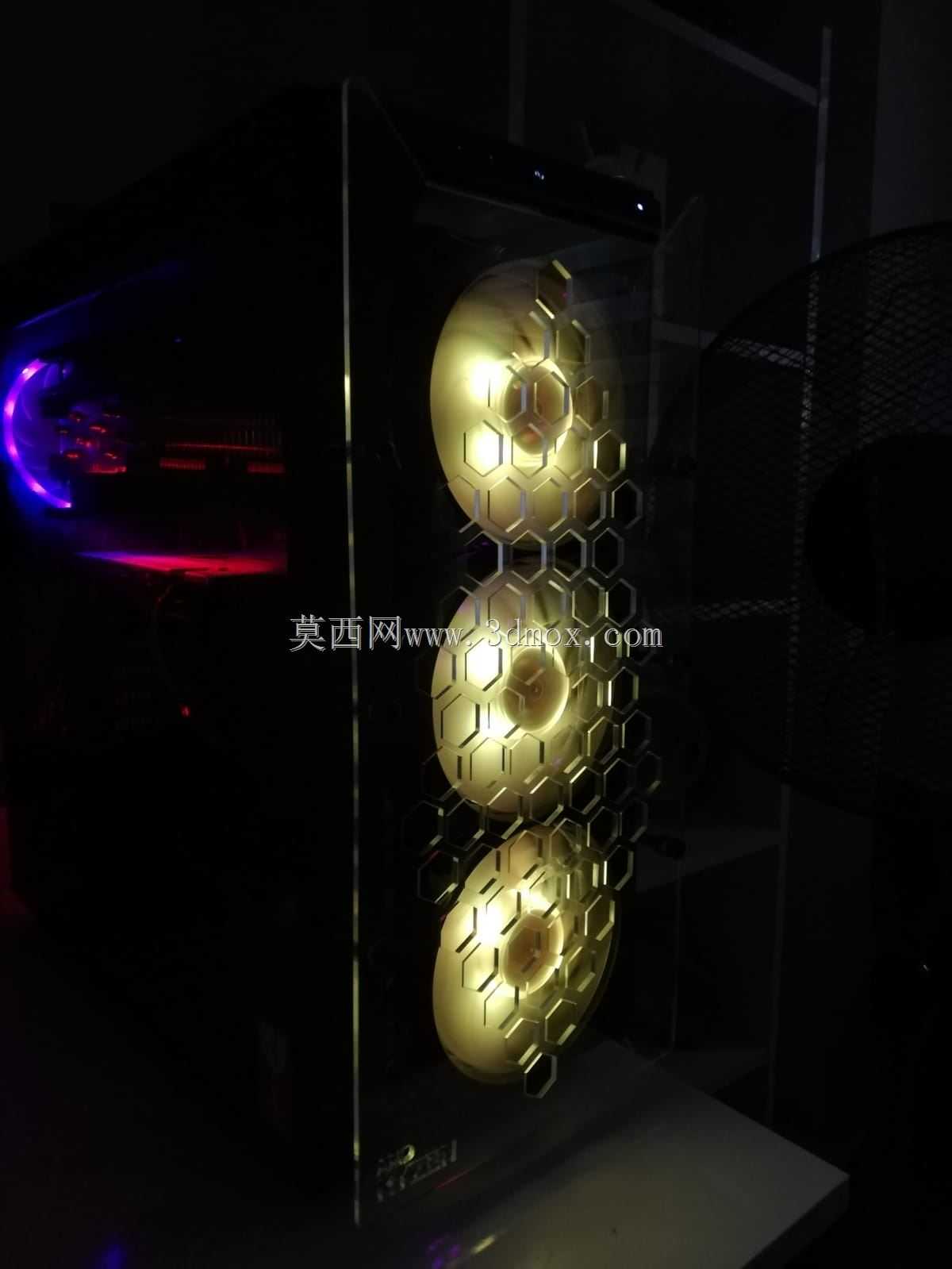

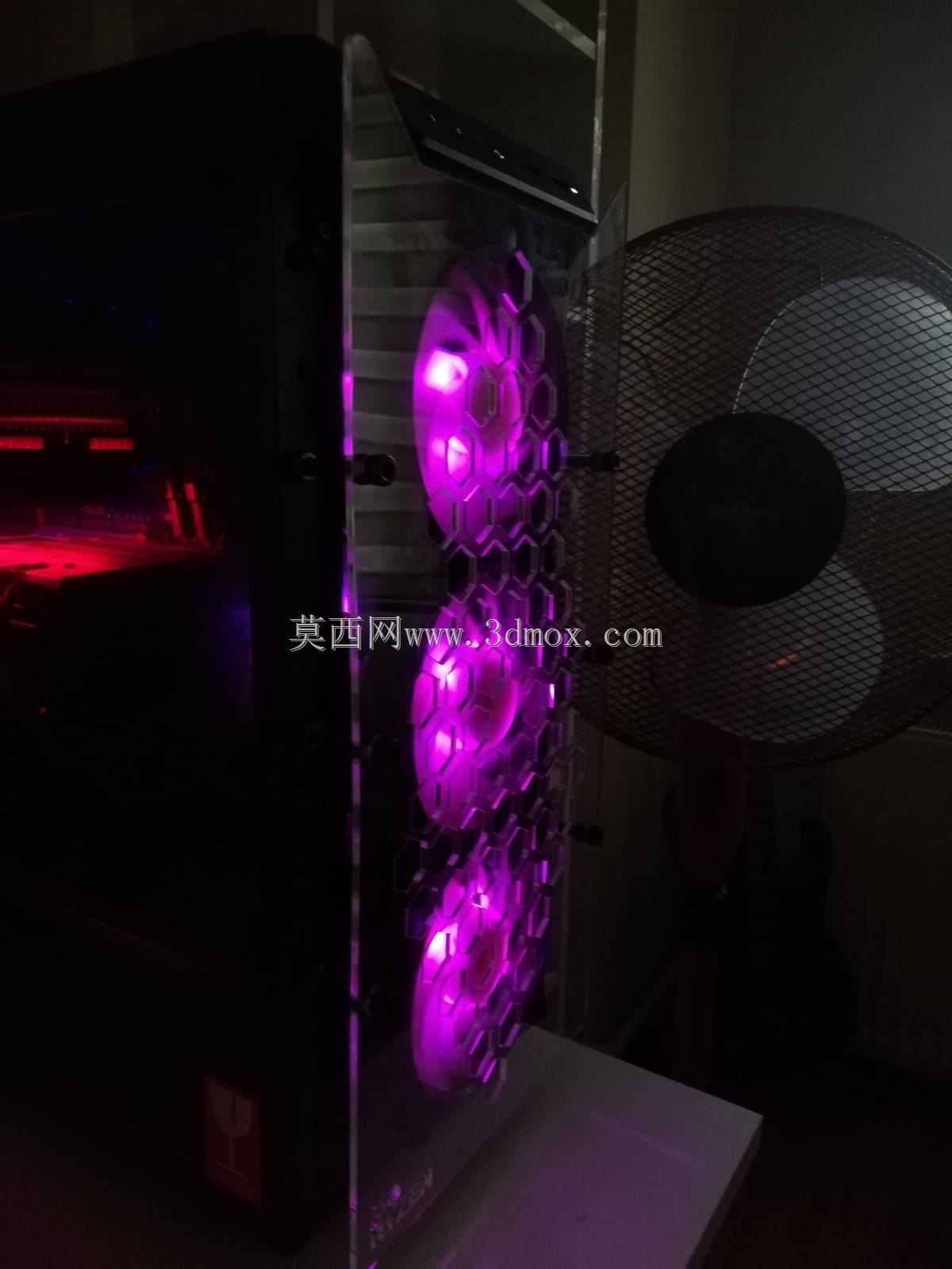

　　从结构设计角度看，这类网罩需要同时兼顾防护、通风和可视性。板件厚度较薄，若采用亚克力材料切割，边缘光洁、重量轻，适合展示设备内部风扇运行状态；若转为钣金加工，则可按相同轮廓进行激光切割或冲压，孔边去毛刺后进行喷塑、阳极氧化或防锈处理。三维建模时应重点控制外轮廓斜角、安装孔中心距、孔径以及蜂窝孔间距。蜂窝孔不能简单阵列后不做边界修剪，否则端部会出现半孔或薄弱尖角；合理做法是先建立六边形单元，再按风扇通风区域进行阵列和裁切，使外排孔形完整、筋条宽度一致。

　　安装孔位置需要避开风扇扇叶投影范围，并与标准风扇的螺孔节距相协调。若用于机柜散热，网罩与风扇之间应保留少量间隙，防止板件振动时触碰扇叶；若安装在人员可接触的外侧，则需复核开孔等效尺寸，保证手指不能穿过网孔接触运动部件。板件上部斜角不仅是造型处理，也可用于避让机箱内走线槽、横梁或相邻模块，使网罩在有限空间内贴装到位。

　　实际选型时，可根据风扇直径调整蜂窝区域大小：孔阵覆盖范围应略大于风扇有效风圆，边缘实体区用于固定；板厚则随材料变化，亚克力件侧重轻量化和外观，钣金件侧重抗冲击和长期防护。模型结构简单但工艺约束明确，适合作为激光切割件、亚克力雕刻件以及设备通风防护件的设计参考，也可用于检查开孔率、安装干涉和维护拆装空间。
