横梁式往复蒸汽机教学演示结构

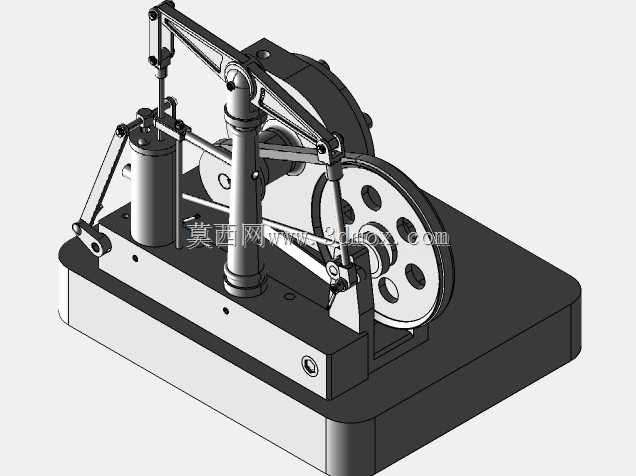

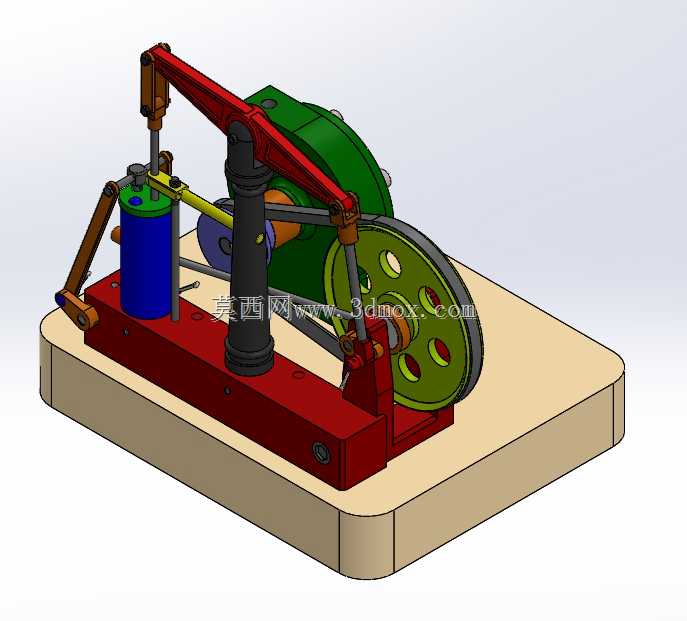

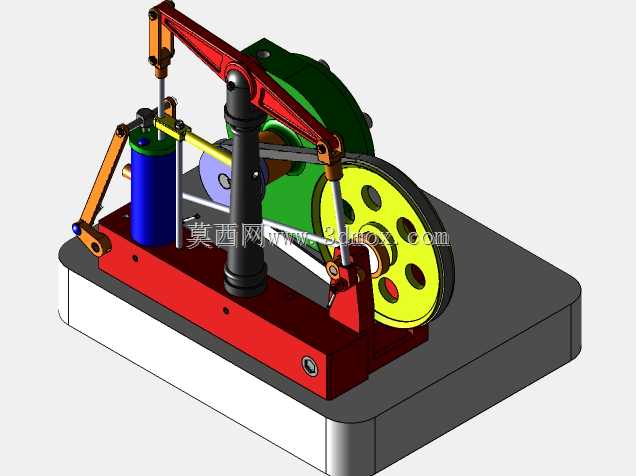

　　这套横梁式往复蒸汽机结构以教学演示和机械原理验证为主要使用场景，整体采用底座承载、立式气缸、摇臂横梁、曲柄飞轮协同布置的形式，能够直观呈现热能向旋转机械能转换的完整传动链路。模型中蓝色立式气缸布置在底座左侧，红色机架与黑色立柱承担主要支撑，绿色飞轮位于右侧输出端，红色横梁横跨气缸活塞杆与曲柄连杆之间，各部件的颜色区分便于在装配评审、课堂讲解和机构运动分析中快速识别功能区域。

　　从实际用途看，该结构并不追求高功率工业输出，而更偏向小型动力原理样机、实验台演示件以及经典机械结构学习素材。气缸内活塞的上下往复运动通过活塞杆传递至横梁端部，横梁绕中部支撑点形成摆动，再经连杆带动飞轮轴旋转。飞轮自身具有较大转动惯量，能够储存曲柄越过死点时所需的动能，使机构在单缸断续做功条件下仍保持较平稳的连续转动。这种布置在早期固定式蒸汽机、小型教学样机和博物馆动态展示装置中较为常见。

　　结构设计上，底座采用带圆角的矩形平台形式，既为气缸、立柱、轴承座和飞轮轴提供统一安装基准，也保证整机放置时的稳定性。底座上方红色机架承担主轴、连杆和横梁支点的载荷传递，立柱高度决定横梁摆动半径，气缸中心线、横梁铰接点和主轴中心之间需要保持明确的几何关系。若支点位置、连杆长度或曲柄半径搭配不合理，运动过程中会出现活塞杆侧向力增大、铰接点卡滞、飞轮死点通过困难等问题。因此建模时需要重点约束活塞行程、曲柄偏心距、横梁摆角和连杆极限位置，确保各运动件在全行程内不发生干涉。

　　外形与安装边界方面，整机长度主要由底座左端气缸到右端飞轮外缘决定，宽度方向受飞轮直径和机架侧板限制，高度方向则由气缸顶部、横梁上摆位置和立柱最高点共同控制。飞轮靠近底座右侧布置，其外圆旋转范围必须留出安全间隙，不能与底座边缘、连杆或支撑柱发生擦碰。气缸底部需要与底座保持垂直安装关系，活塞杆导向段应与气缸轴线重合，以减少密封件和导向套的偏磨。横梁两端铰接孔采用销轴连接，销轴与孔之间保留转动间隙，端部可设置限位结构，避免运动中连杆侧向脱出。

　　功能特性上，该模型完整表达了蒸汽机典型的往复—摆动—旋转运动转换关系。气缸提供直线动力，横梁起到力臂传递和运动换向作用，连杆将横梁端部弧线运动转化为曲轴圆周运动，飞轮则负责速度均衡和能量储存。绿色壳体部分可视为飞轮侧护罩或减速支承区域，能够在演示模型中增强轴系防护效果。机架上的轴承座位置决定主轴同心度，装配时应保证两侧支承孔同轴，否则飞轮旋转会产生附加弯矩，长期运转会造成轴颈磨损和支架振动。

　　设计思路偏向经典机构复原与可视化教学：外露连杆、横梁和飞轮不做复杂包覆，使用者可以直接观察每个铰接点的运动轨迹；色彩分区让动力件、支撑件、转动件和基座之间层次清晰；底座尺寸略大于运动包络，既提高摆放稳定性，也为后续增加锅炉模拟件、蒸汽管路、制动机构或转速测量元件预留空间。若用于实物制作，底座可采用铝板、木板或钢板加工，机架和气缸支架通过螺栓固定，便于拆装；飞轮需控制质量分布和动平衡，销轴连接处应设置耐磨衬套，以降低反复摆动造成的间隙扩大。

　　在三维建模过程中，应先建立气缸轴线、主轴轴线和横梁支点轴线，再依据行程关系确定曲柄销轨迹。活塞杆与横梁端点并非简单直线同步，横梁端点在摆动时存在小幅弧线位移，因此连杆铰接处需要允许角度变化。整机运动校核时，要分别检查活塞上止点、下止点、横梁最大摆角以及曲柄死点附近的装配状态，重点关注飞轮轮缘、连杆中段、气缸外壁和立柱之间的最小间隙。通过该结构，设计者能够系统练习曲柄连杆机构、铰接约束、惯性轮设计、机架支承和运动包络分析等机械基础内容。
