免充气镂空辐条式安全车轮结构

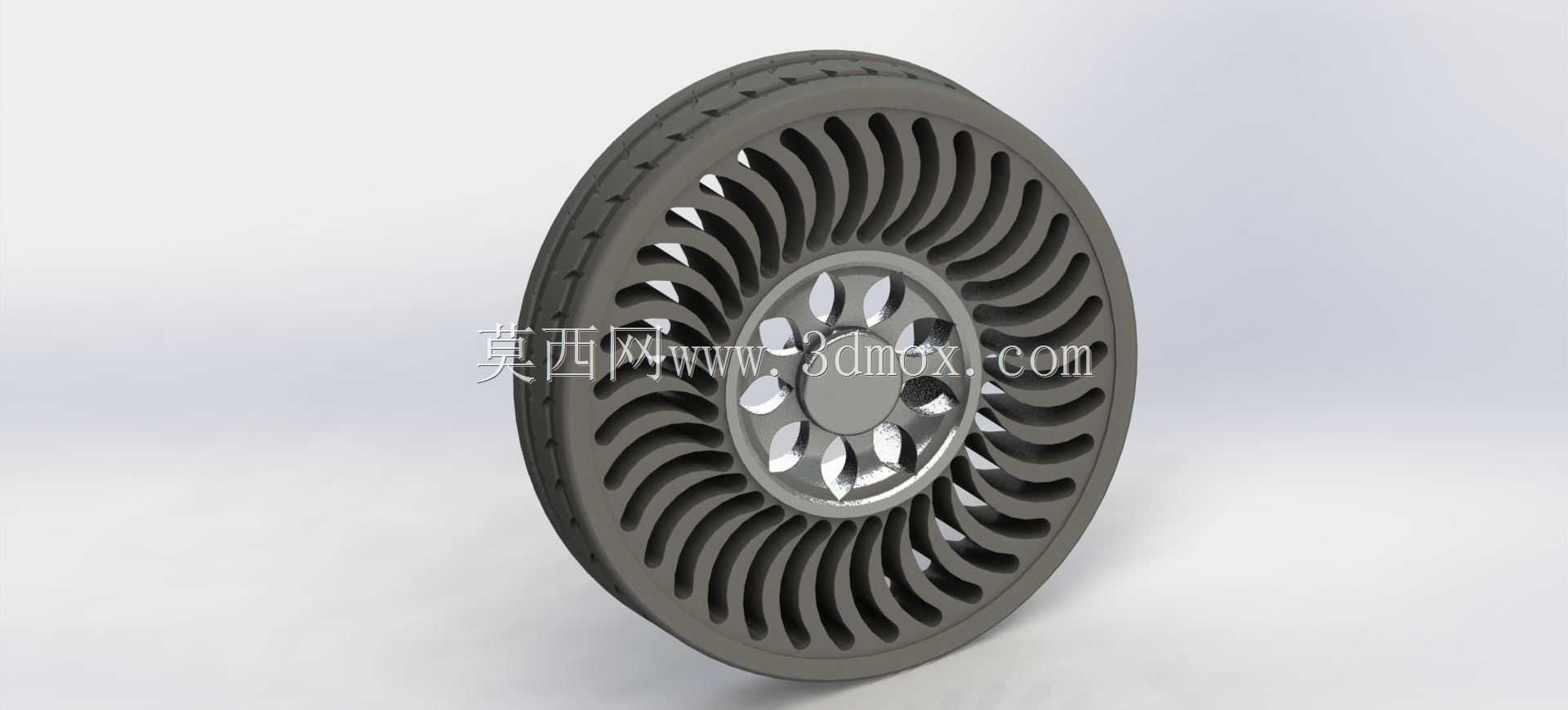

　　这款免充气车轮采用一体式镂空弹性辐条结构，核心设计目标是在不依赖压缩空气承载的前提下，完成传统充气轮胎的缓冲、吸振与接地传力功能。结构上取消了常规轮胎的气密内腔、充气嘴与爆胎失效路径，外圈为连续环形胎面，中部通过多组沿圆周均匀分布的弧形弹性肋条连接中心轮毂，肋条走向呈涡旋状弯曲，并非简单径向直肋。这种布置使车轮受垂向载荷时，受力区域的肋条能够产生受控弯曲变形，相邻肋条依次分担载荷，把局部冲击扩散到更大的环形区域；卸载后，肋条依靠自身几何形状和材料弹性恢复，不需要气压维持外形。

　　从实际使用场景看，这类结构更适合低速巡检车、厂区转运车、园林机械、无人配送平台、轮椅或特殊作业装备。普通充气轮胎在碎石、铁钉、玻璃碎屑较多的场地中，扎钉后会快速失压，维修更换会直接打断作业；免充气车轮即使胎面被尖锐物刺穿，也不会出现瞬时塌缩，承载路径仍由连续辐条和环形骨架保持，因而能减少野外和复杂路面的停机风险。设计时需要重点关注的不是“能不能转”，而是反复压缩后的疲劳寿命、滚阻、发热以及接地压力分布。弧形肋条的厚度、间距、曲率和开口方向直接决定径向刚度：肋条过厚会使车轮过硬，冲击直接传到车架；过薄则侧向支撑不足，转弯时容易产生过大偏转。

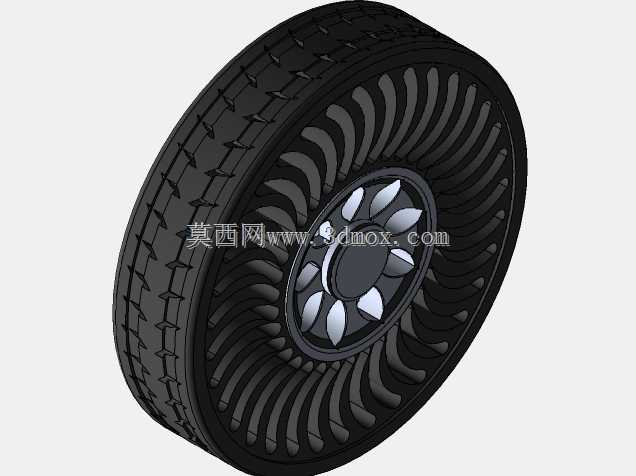

　　建模过程中，轮体可以按旋转对称思路处理。先确定胎面外径、轮辋安装直径、轴向宽度和中心安装孔边界，再绘制单组弹性肋条的截面与空间走向，通过圆周阵列形成完整支撑网络。肋条与外圈、内圈交接处应保留圆滑过渡，避免尖角造成应力集中；若用于工程样机，通常还要在这些过渡区域做局部加厚或圆角优化。中心轮毂部分保留了螺栓孔和装饰性镂空窗口，其功能不只是外观减重，还为制动件、轴端紧固件和轮辐安装提供定位边界。轮毂端面的孔位需要与车轴法兰、轴承座或驱动电机输出端匹配，装配时不能只看轮胎外径，还要校核中心孔、螺栓分布圆、螺母沉孔深度以及轮体偏距。

　　外形尺寸方面，车轮的最大径向轮廓由胎面外环决定，安装边界则集中在中心轮毂。轴向宽度影响接地面长度和整车侧向稳定性，过宽会增加转向阻力与材料消耗，过窄则接地比压升高、抓地裕度下降。轮体装入车架前，应检查转向极限位置下胎面与叉腿、挡泥板、悬架摆臂之间的间隙，尤其在肋条受载变形时，外环会有一定径向压缩和侧向扩张，周边零件不能与辐条开口发生干涉。

　　胎面区域可根据使用路面设计浅沟槽或耐磨层，以改善排水、抓地和耐磨性能；中部镂空结构虽然会让泥水、杂草进入，但在低速场景下便于冲洗和检查，也避免了充气轮胎长期停放后的慢漏问题。需要注意的是，免充气结构并不等于免维护，辐条根部裂纹、异常磨损、材料老化和侧向冲击后的永久变形仍需定期检查。对于高速乘用车场景，此类结构还要进一步解决滚动发热、噪声和NVH问题；而在低速、高 puncture 风险、维护不便的设备上，镂空弹性辐条车轮的工程价值更加明确。三维设计时，建议把胎面、弹性支撑肋和轮毂安装面分区建模，便于后续针对材料硬度、肋条数量和安装接口进行参数化调整。
