石拱廊院带玻璃采光顶中庭建筑结构

　　这套三维结构表现的是一处围合式石砌拱廊中庭，核心空间由两层连续拱券墙面、中央独立立柱、红色竖向交通筒体以及上部钢结构玻璃采光顶共同组成。它并不是单纯的外观造型，而是把建筑内部的空间关系、结构受力路径和围护边界放在同一个模型中进行表达，适合用于历史建筑改造、商业内街、文化展陈空间或公共建筑中庭方案的结构校核与空间沟通。

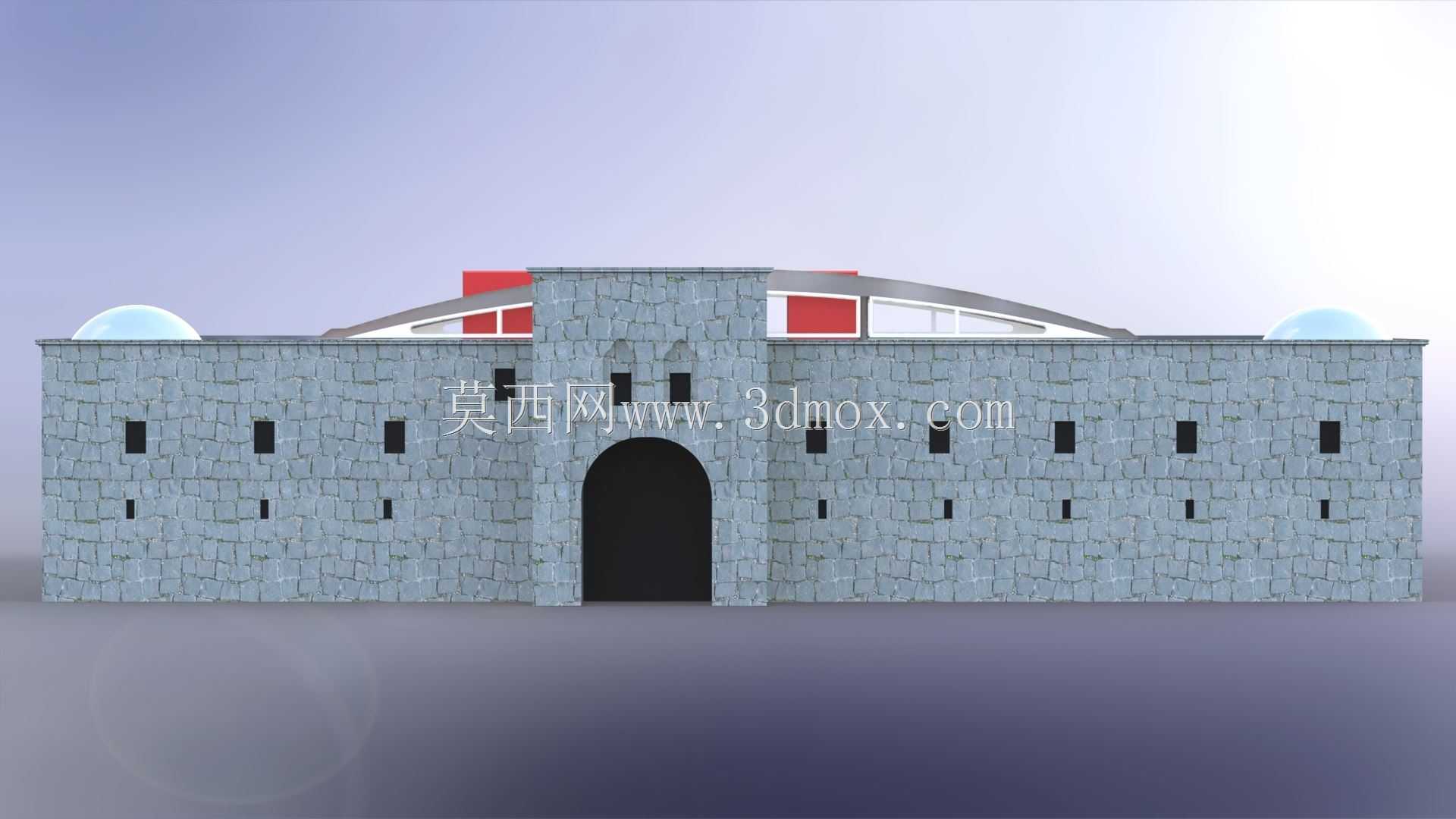

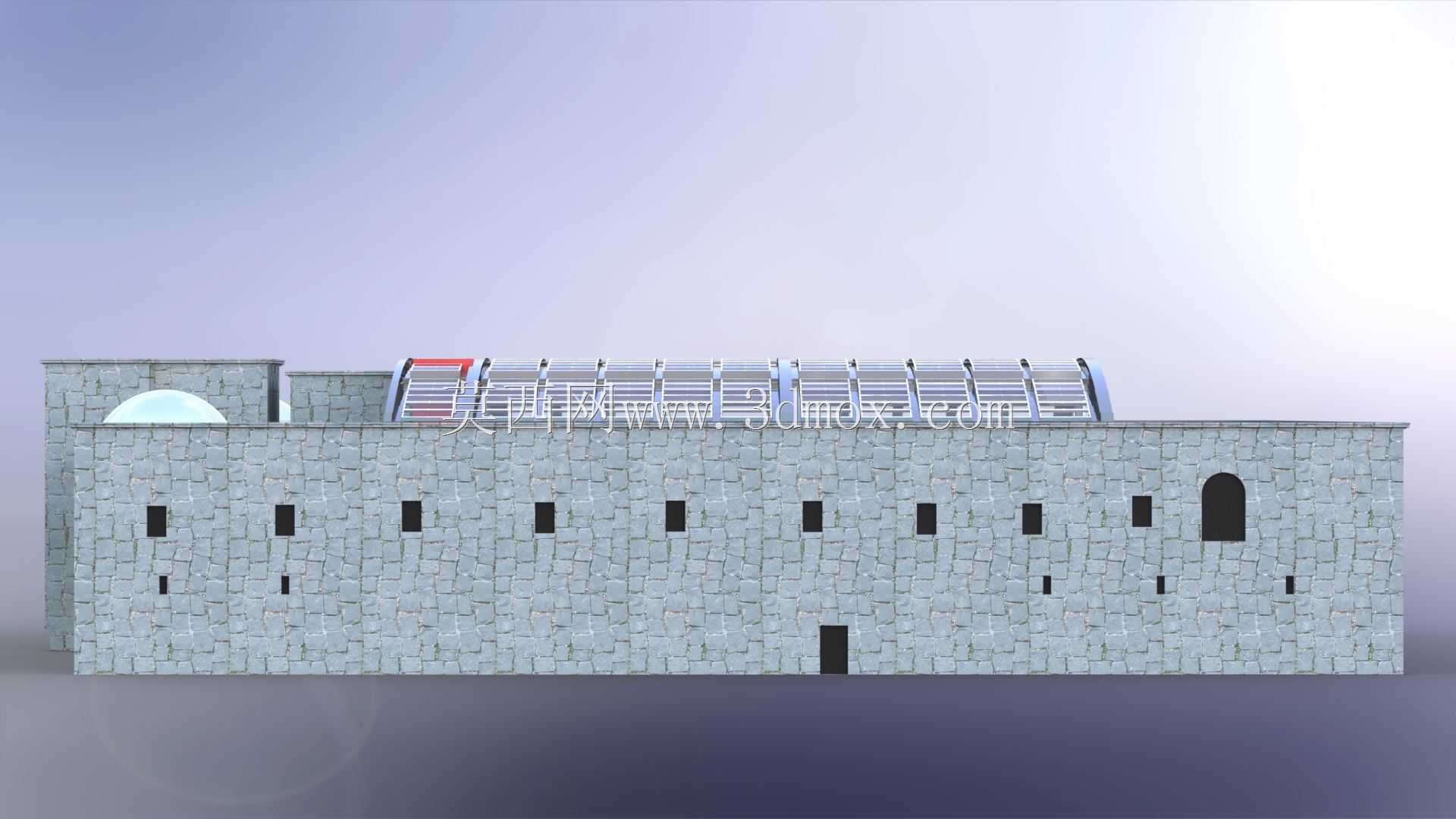

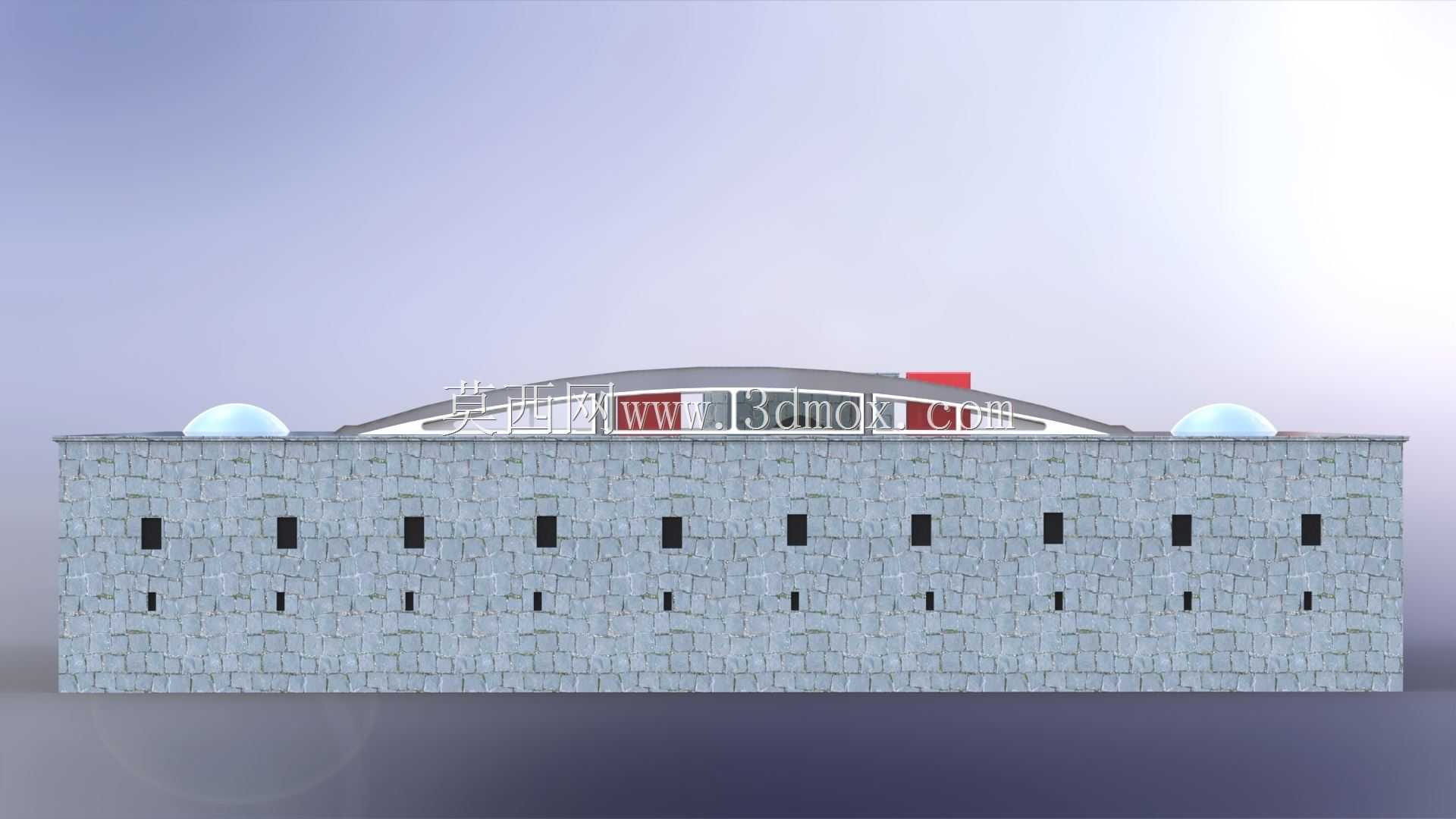

　　从现场使用逻辑看，围合墙面承担着空间界定和竖向承重的双重作用。墙体采用块石砌筑的视觉表达，下层开设较大的拱形门洞，上层对应布置较小的拱窗或拱廊开口，拱券沿内院连续排列，形成强烈的韵律。拱脚位置需要把上部荷载传递到墙垛和基础，因此在建模时不能只把拱洞当作装饰开孔，而应保留墙垛宽度、拱券厚度和洞口之间的实体墙带。连续拱券在水平方向能够形成一定的拱推平衡，但在端部、转角以及开口不对称区域，仍需关注侧向推力对墙体稳定性的影响。

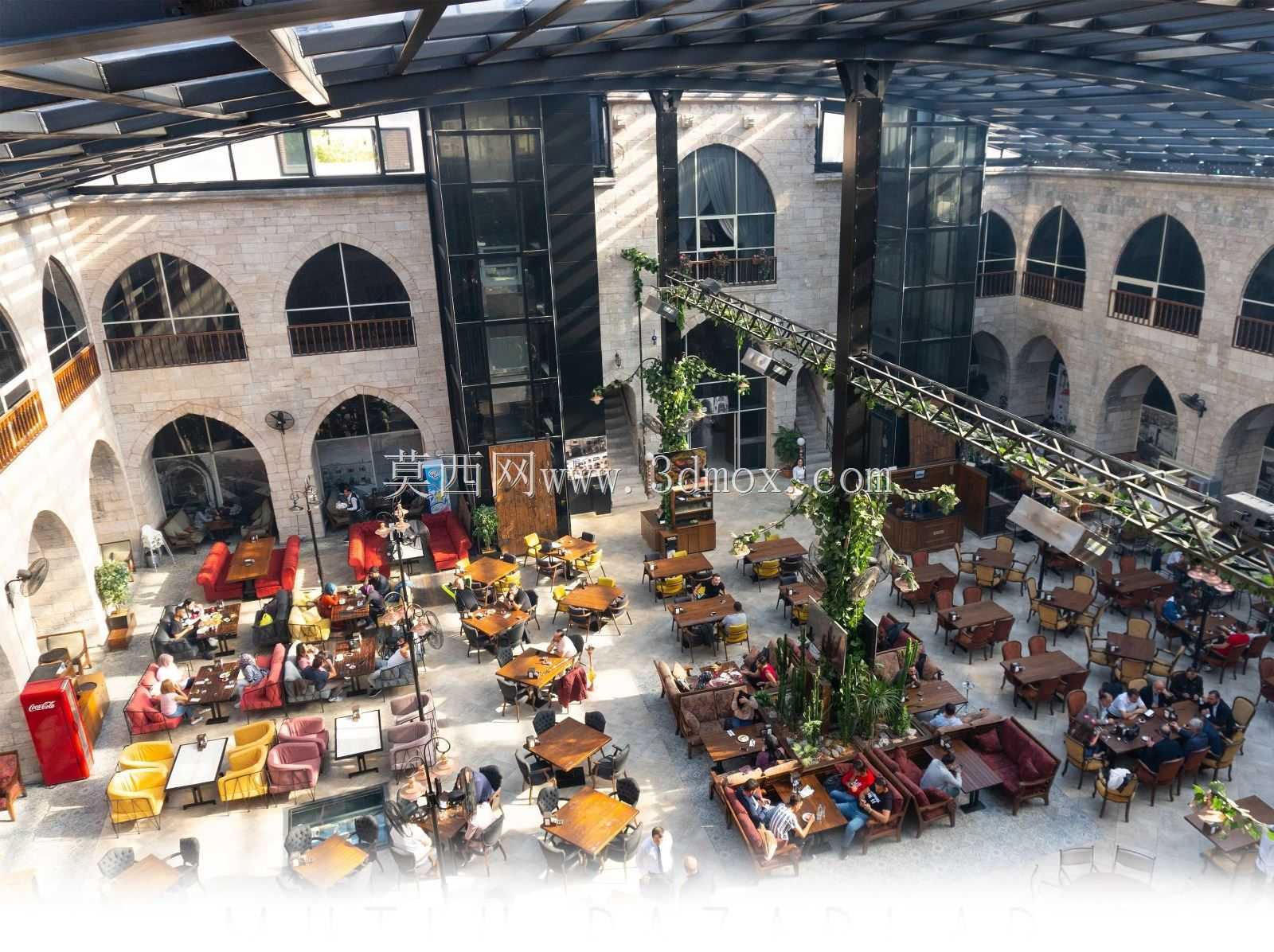

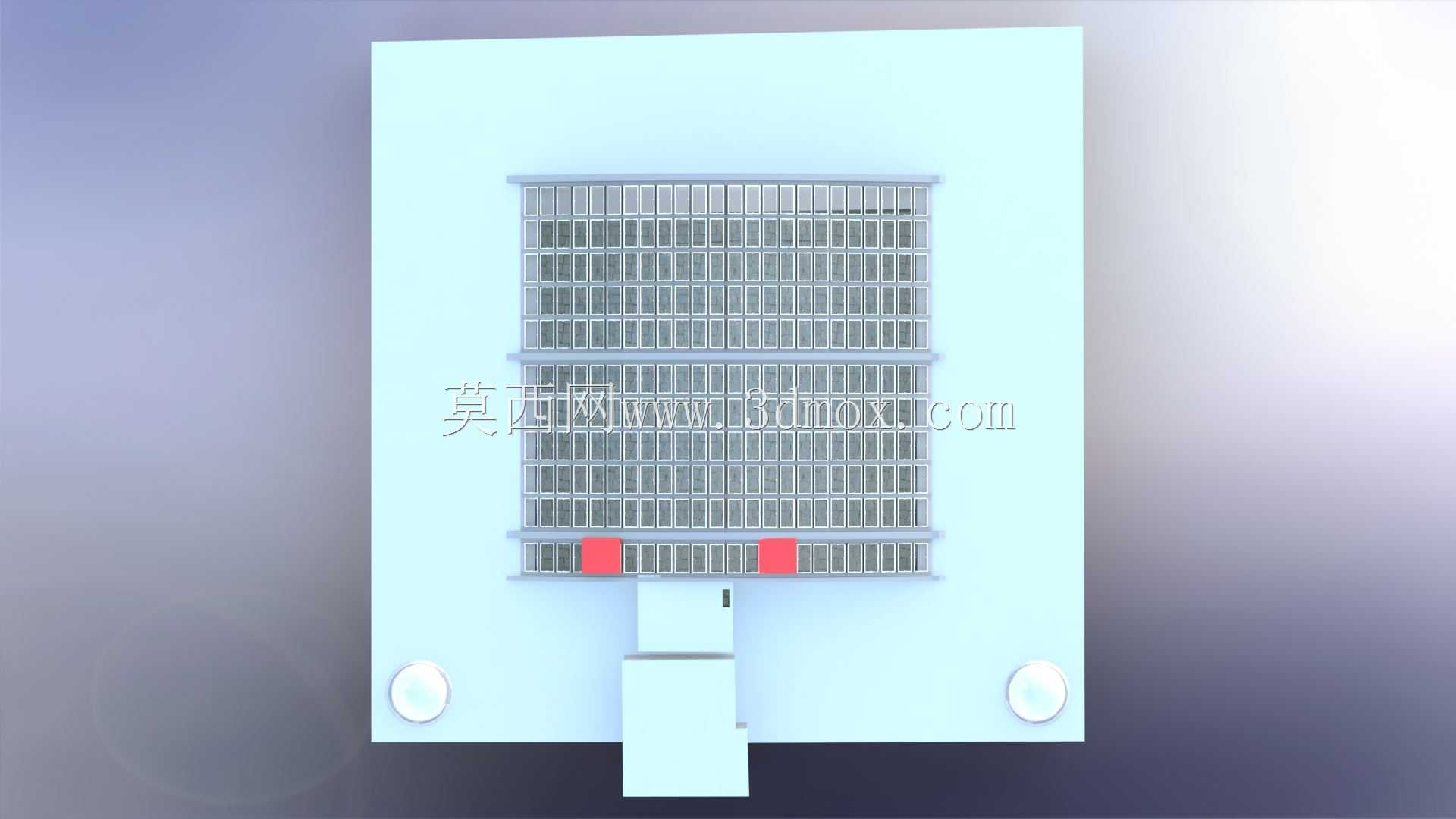

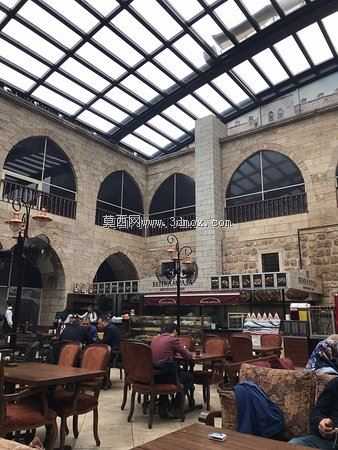

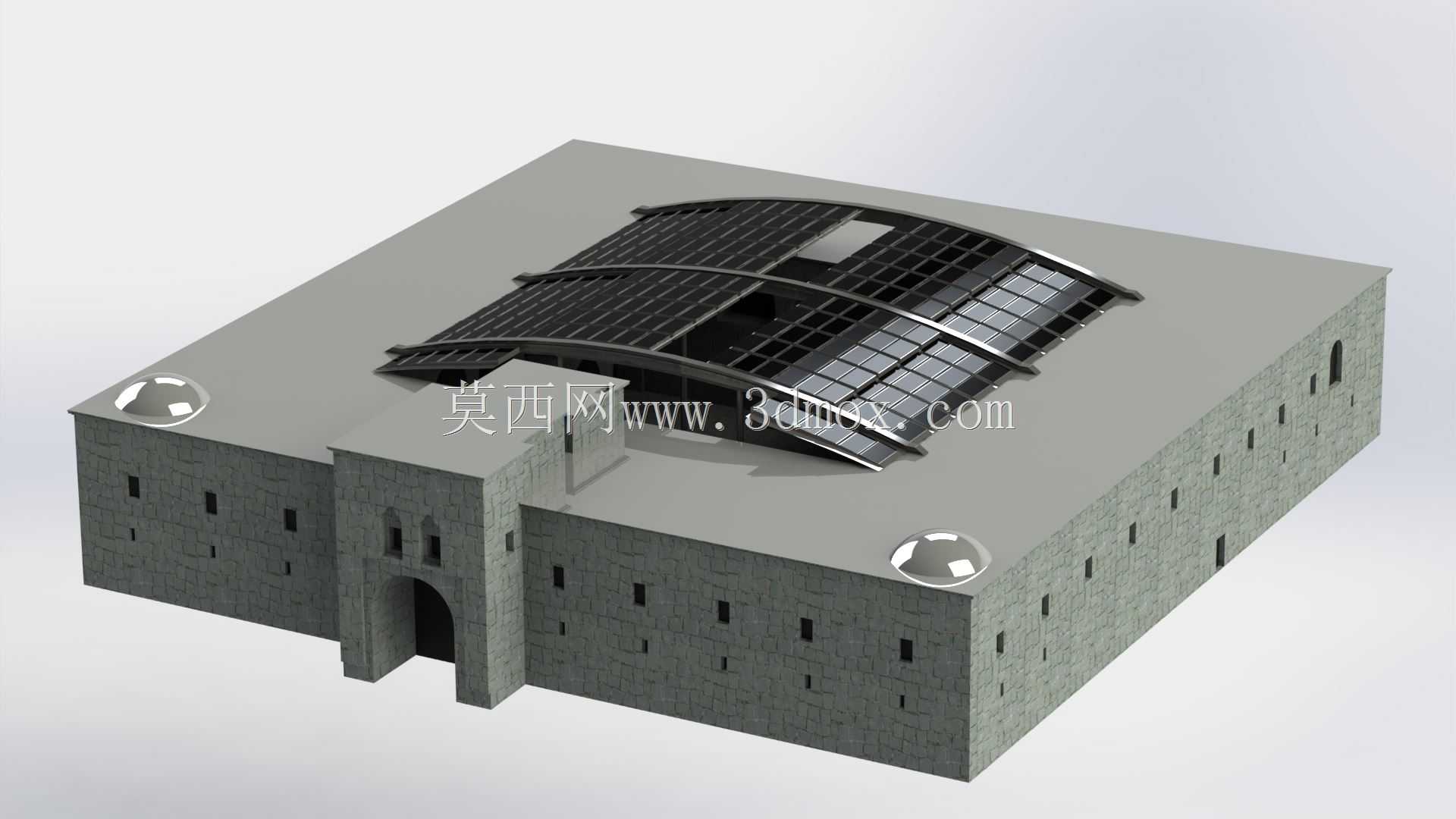

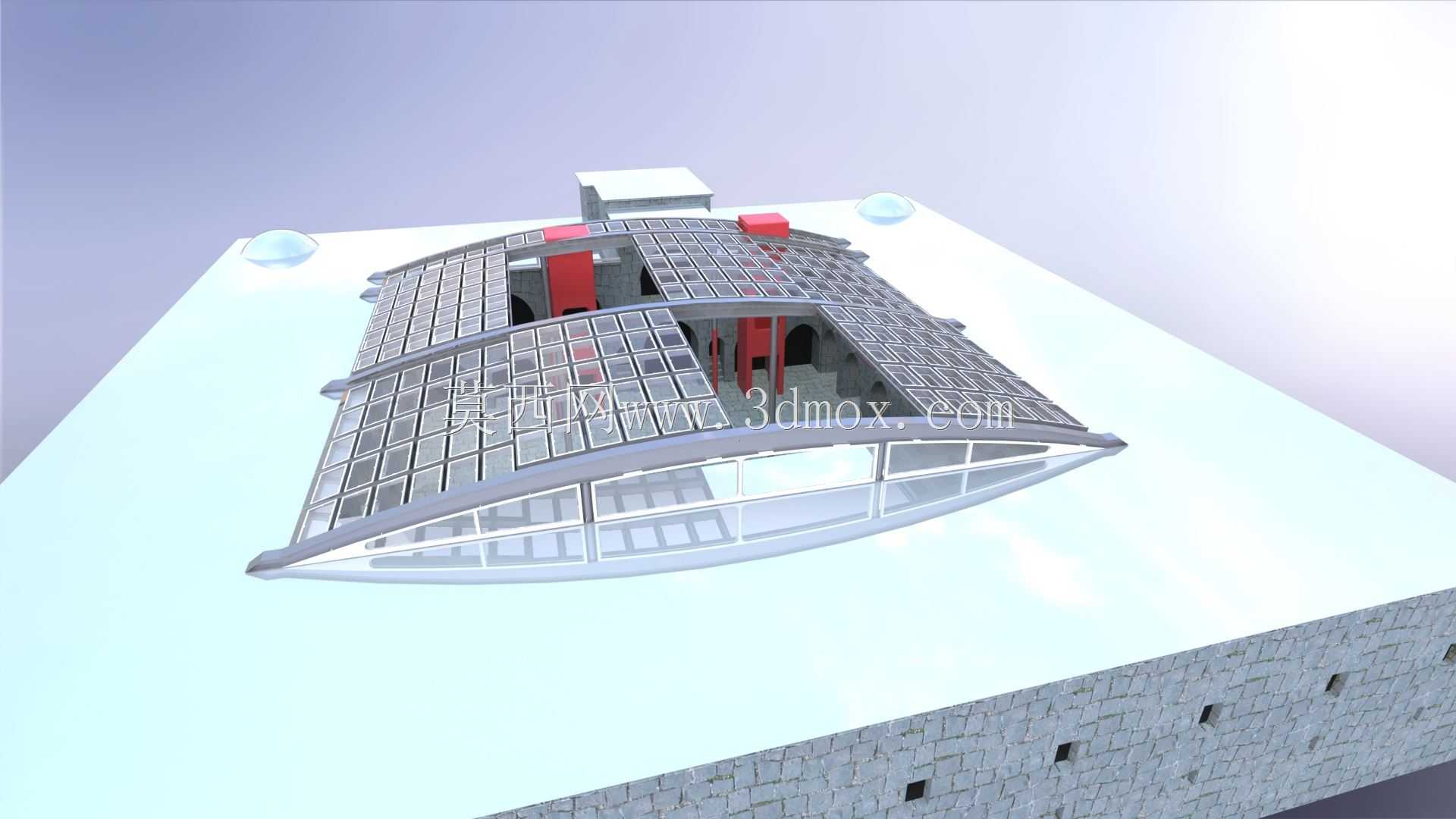

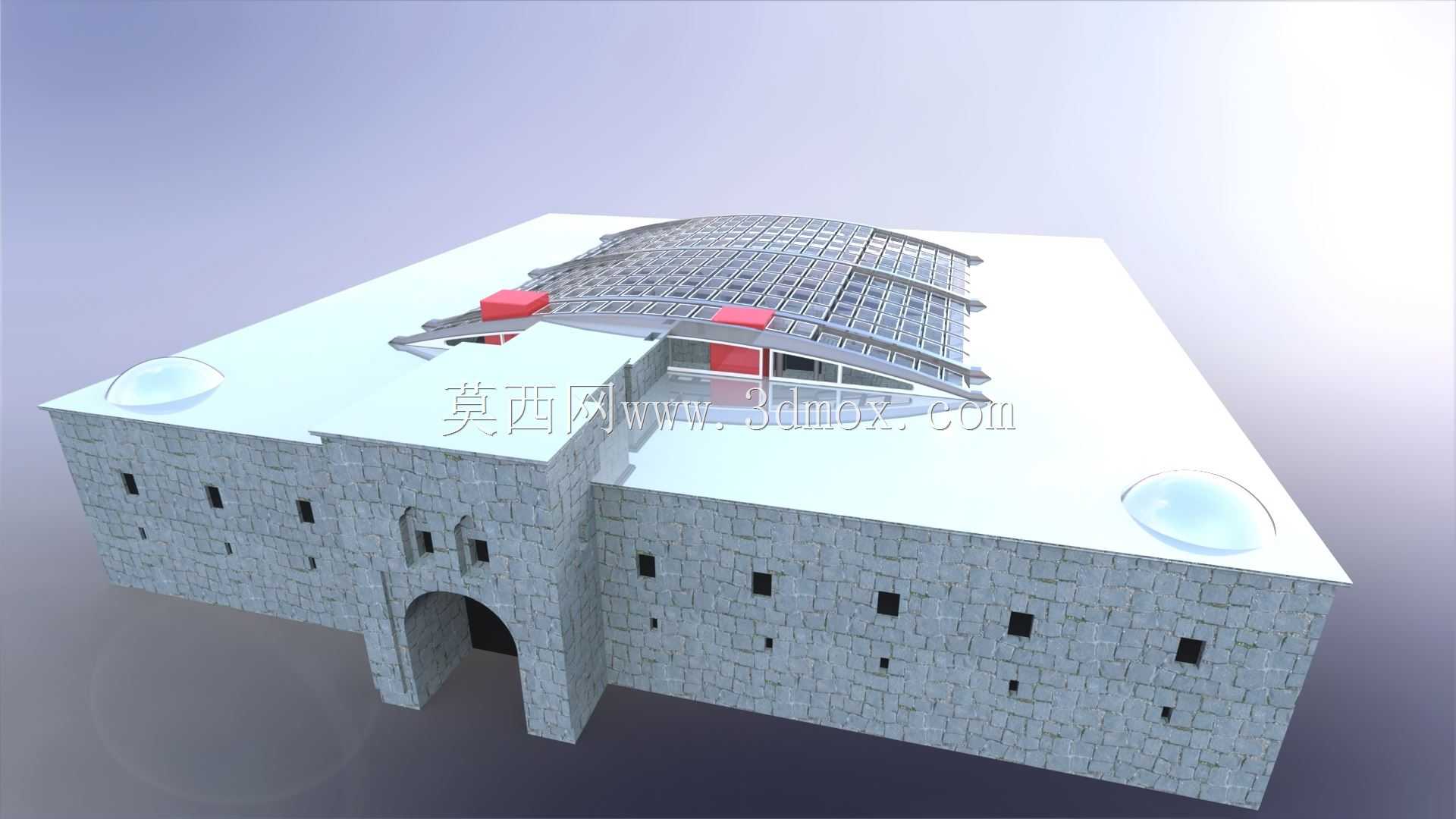

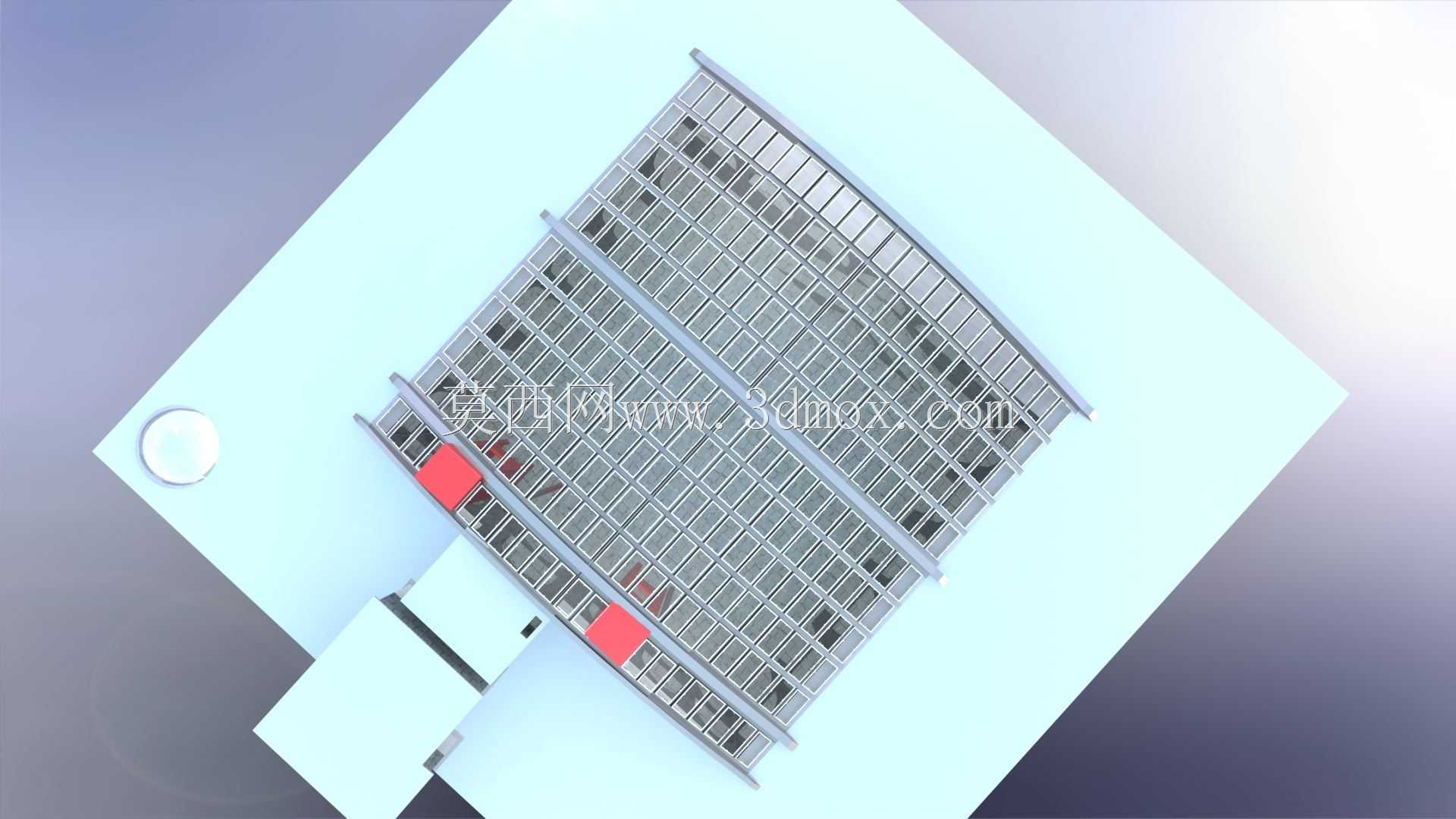

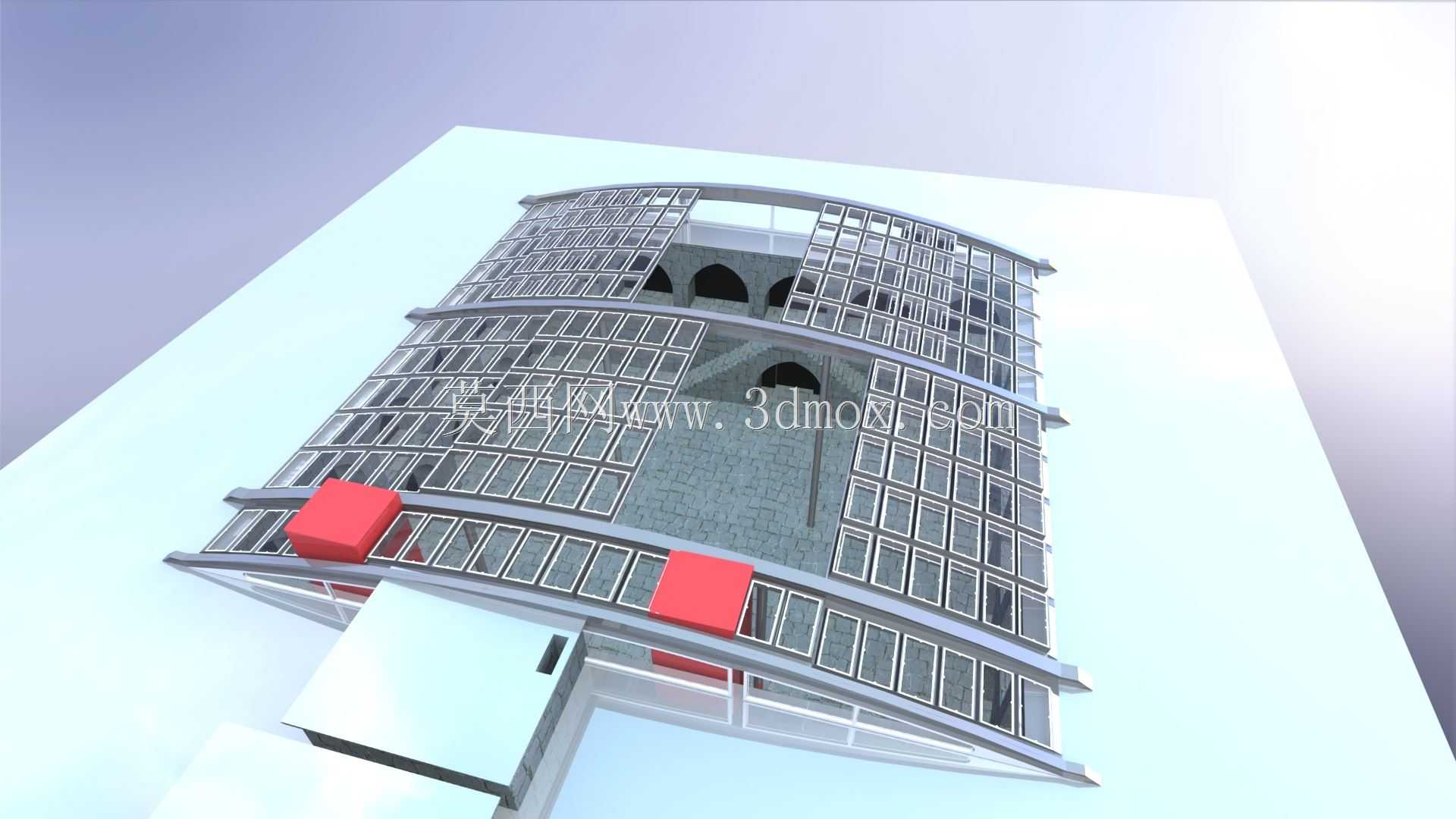

　　中庭上方的采光顶是整个空间的关键构件。屋面由纵横交错的金属梁格构成，梁格上方铺设透明面板，使自然光可以进入石砌内院，同时避免雨水直接落入活动区域。主梁沿短跨方向布置时，截面高度通常更大，次梁按面板支承间距细分网格，最终把屋面荷载传递到周边墙顶和内部立柱。模型中可见的中央立柱从地面直通采光顶区域，它不仅是视觉上的竖向轴线，也承担着减小屋盖跨度、降低梁截面尺寸的作用。柱脚与地面、柱顶与梁系的连接位置，在实际设计中需要重点表达节点板、锚栓或埋件关系，避免只建立光滑圆柱而遗漏传力构造。

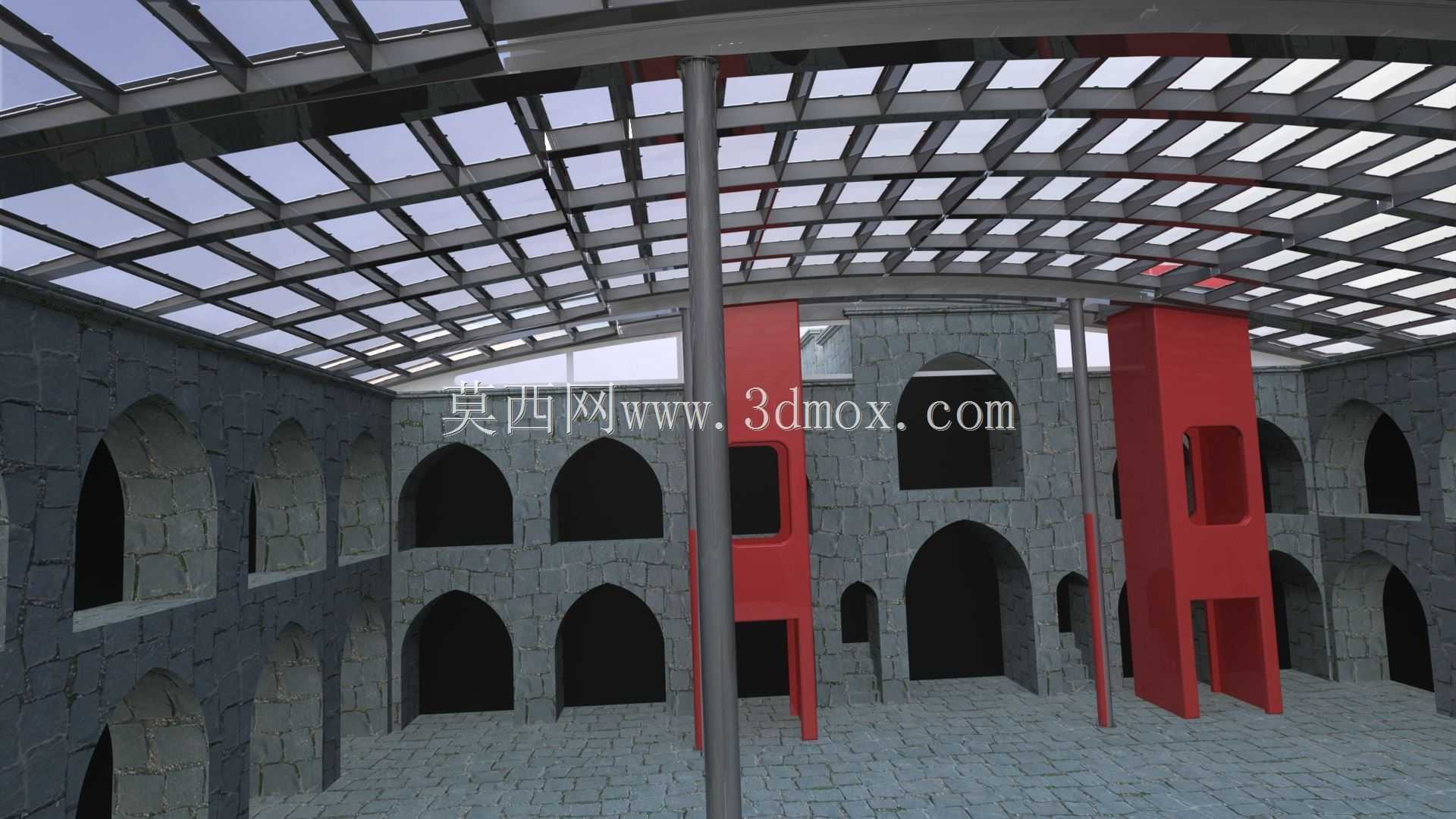

　　两处红色竖向构件位于中庭内部，形态上类似电梯井、设备井或装饰性交通塔。它们从石砌背景中突出，表面开设矩形和拱形洞口，既可以作为垂直交通核，也可以容纳管线、检修通道或展示功能。由于这类筒体高度较大，建模时需要控制其与石墙、玻璃顶之间的净距：底部要预留人员通行和疏散宽度，中部不能遮挡拱廊主要视线，顶部则要与采光钢结构保持安全间隙。若作为真实电梯井使用，还需在筒体内部预留导轨支架、基坑深度、层门门洞和机房或无机房设备安装空间；若仅作为装饰塔，则可把重点放在外饰面分块、洞口收边和与周边铺装的交接上。

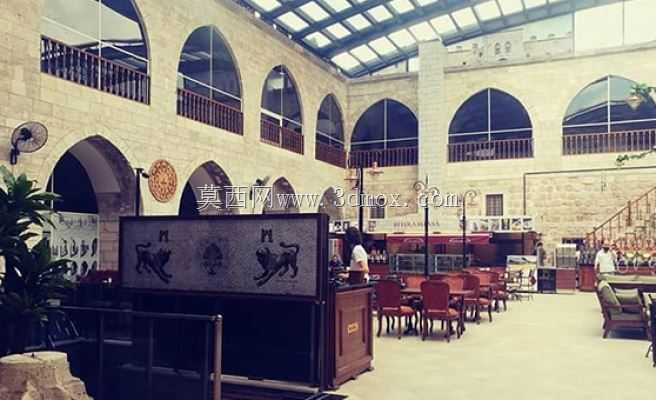

　　地面铺装采用规则块材形式，与石墙质感统一，承担人流集散和展品布置功能。中庭地面的标高应与周边拱廊入口平顺衔接，竖向交通筒体附近还要考虑无障碍通行和疏散路线。玻璃采光顶下方区域不宜布置对滴水、日晒或温湿度敏感的设备，若作为商业餐饮或展览空间使用，应在屋面分格中考虑遮阳、排水和清洁维护路径。屋面排水通常沿梁格方向组织，透明面板需要设置微小坡度，雨水汇集到天沟后再引至周边落水管，落水管可结合墙垛或立柱隐蔽布置。

　　在尺寸边界上，这类模型的价值在于把空间约束显性化。拱洞宽度、墙垛厚度、廊院净宽、柱网位置、采光顶矢高和红色筒体外形，都会直接影响人流组织与结构选型。钢结构屋盖与石砌墙体之间应设置可靠的支承边梁，不能让金属梁直接简单搭在不规则石面上；墙顶需要有找平层、预埋件和防腐隔离措施。金属构件暴露在玻璃顶下方时，还要考虑温差变形，长向梁系应预留伸缩能力，节点不能全部做成刚性约束。

　　从建模方法看，拱券墙面适合通过基础拱廓阵列、实体布尔开孔和砌块纹理分层处理；采光顶应先确定支承轴线，再生成主梁、次梁和玻璃面板，便于后续调整网格密度；红色筒体则应独立成组，保证洞口、内壁和外立面能够分别修改。整体结构虽然表现为建筑场景，但对机械与结构从业者也有参考意义：它清晰展示了竖向承重、水平跨越、开洞削弱、构件碰撞和安装净距等工程问题，可作为建筑空间结构表达、异形屋架布置以及改造方案协同检查的数字化样例。
