汽车驱动桥差速器总成结构

　　差速器是车辆传动系统中布置在主减速器从动轮侧的核心部件，主要解决左右驱动轮在转弯、不平路面行驶时转速不一致的问题。该三维结构完整呈现了对称式圆锥行星齿轮差速器的典型布置：中央为差速器壳，壳体内十字轴或一字轴上安装行星齿轮，两侧与半轴齿轮啮合，半轴齿轮通过花键连接左右半轴，最终将动力传递给车轮。

　　从实际装车场景看，这类结构广泛用于乘用车、轻型货车以及非道路车辆的驱动桥中。车辆直线行驶时，主减速器从动锥齿轮带动差速器壳整体回转，行星齿轮绕半轴轴线公转，此时两侧半轴齿轮转速相同，相当于刚性传动；车辆转弯时，外侧车轮行驶距离大于内侧车轮，行星齿轮在公转的同时绕自身轴自转，使两侧半轴齿轮产生转速差，从而避免轮胎拖滑、磨损加剧和转向阻力增大。

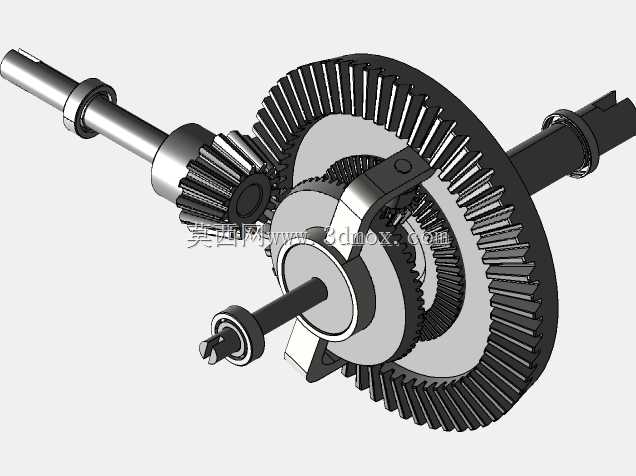

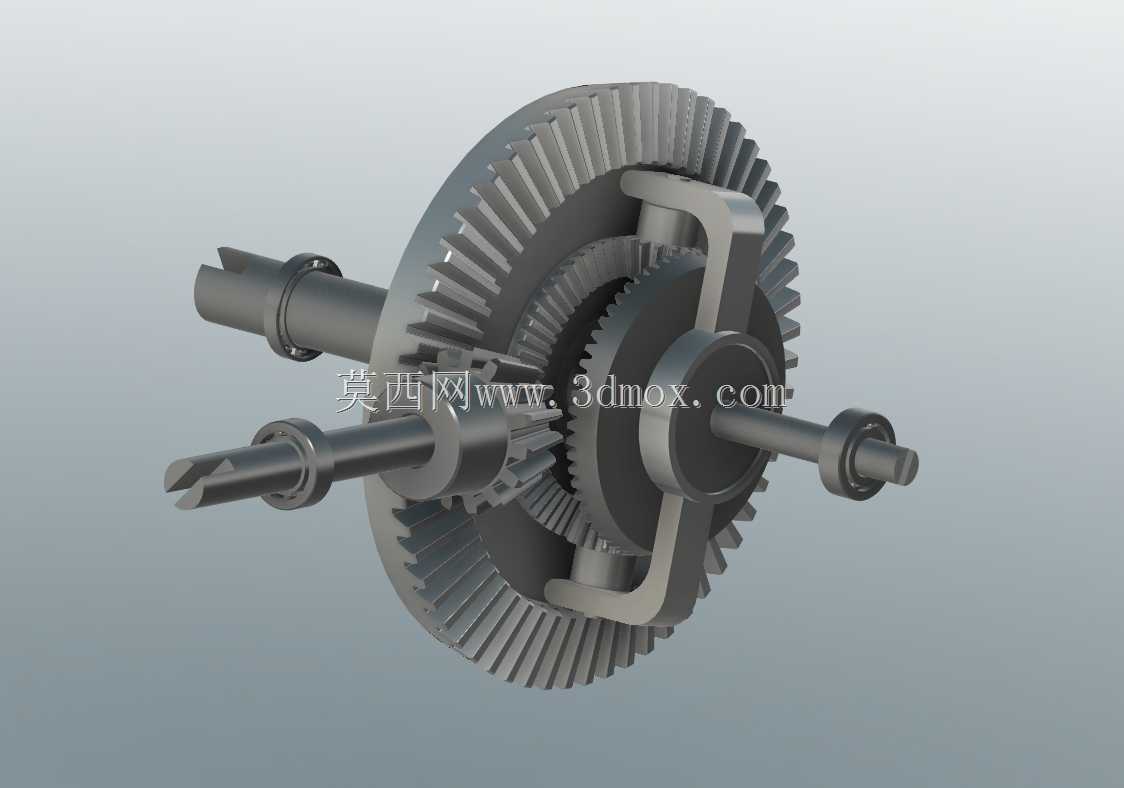

　　模型中可以清晰看到大尺寸从动锥齿轮与差速器壳的连接关系。齿圈外缘布置细密的螺旋锥齿或直锥齿，用于接受主动锥齿轮输入的扭矩；齿圈内侧形成容纳行星齿轮、半轴齿轮和支承垫片的腔体。差速器壳两侧通过轴承支承在桥壳或减速器壳体上，轴承位、止推面和安装法兰均需要在设计时保留足够的同轴度与装配空间。

　　结构设计的重点在于齿轮啮合、润滑和支承。行星齿轮与半轴齿轮采用锥齿轮传动，齿面接触区应沿齿长和齿高方向合理分布，偏载会直接导致噪声、发热和早期点蚀。行星齿轮背面通常设置球面或平面垫片，半轴齿轮背面设置止推垫片，用于承受齿轮啮合产生的轴向分力，并在磨损后提供维修更换余量。十字轴与差速器壳孔之间采用间隙配合，保证行星齿轮灵活转动，同时需开设油道或油槽，使齿轮油能够进入轴颈和齿面摩擦区域。

　　安装边界方面，左右半轴从差速器中心轴线穿入，半轴端部花键与半轴齿轮内花键配合，轴向位置由半轴挡圈、桥壳轴承和轮毂轴承共同约束。差速器总成的外径受桥壳包络空间限制，齿圈外圆与桥壳内壁之间必须预留润滑油流动和热膨胀间隙；两端轴承跨距决定壳体刚度，跨距过小会使锥齿轮啮合稳定性下降，跨距过大则会增加桥壳宽度和非悬挂质量。

　　在三维建模时，应优先建立左右半轴的公共轴线、主减速器主动齿轮轴线和差速器壳回转轴线，再依据齿轮节锥角、分度圆直径和安装距确定齿面位置。行星齿轮数量可根据承载能力选择两个或四个；轻型车辆常用一字轴加两个行星齿轮，重载车辆多采用十字轴加四个行星齿轮，以分散齿面接触应力和轴颈载荷。模型中轴端、锁紧螺母、轴承台阶和连接螺栓的表达，有助于检查拆装时工具空间和相邻零件干涉。

　　从工程校核角度，差速器壳体承受齿轮啮合反力和螺栓预紧力，轴承座附近应设置加强筋；齿圈与壳体的连接螺栓需按传递扭矩进行剪切和压紧校核；齿轮模数、齿数和材料热处理则决定弯曲强度与接触强度。润滑路径不能忽略，桥壳内齿轮油通过从动齿轮飞溅进入差速器壳，若壳体开孔不足，行星齿轮轴和垫片容易在高负荷下烧蚀。

　　该结构把主减速、差速调速和半轴输出集中在一个紧凑腔体内，外形围绕中心轴线呈对称布置，外部最大轮廓由从动锥齿轮外径决定，轴向尺寸则由半轴齿轮、轴承和壳体端盖共同构成。设计人员在借用或改型时，可围绕桥壳速比、半轴花键规格、轴承安装尺寸和齿圈避让空间进行参数调整，从而适配不同吨位和不同驱动形式的车辆底盘。
