贴片式双位绿色七段数码显示器件

项目分类:显示屏 发布时间:2022-06-09 ID:654843
  • 贴片式双位绿色七段数码显示器件
  • 贴片式双位绿色七段数码显示器件

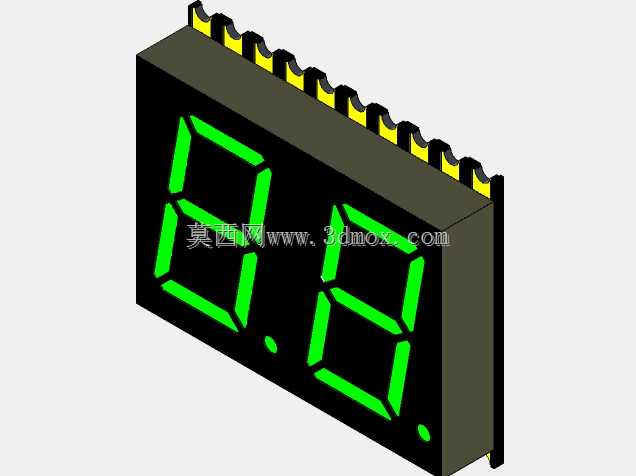

  贴片式双位绿色七段数码显示器件,是面向紧凑型电子设备数值可视化需求开发的小型化显示组件,整体采用0.40英寸字符高度规格,两位数字段码沿器件正面横向排布,段码发光面采用高对比度绿色发光材质,在常规室内光照环境下即可清晰识别数字内容,无需额外配置背光补强结构。器件本体采用黑色阻光封装壳体,壳体正面预留与段码轮廓完全匹配的透光窗口,非发光区域的黑色壳体可有效吸收环境杂光,避免相邻段码发光时出现光晕串扰,即使在设备面板近距离观测场景下,也能保证数字笔画边缘锐利,无模糊发虚问题。

  从实际应用场景来看,这类双位贴片数码管常被嵌入各类小型工业控制终端、家用计数电器、便携检测仪表的面板内部,承担数值输出功能:在温控器面板中可实时显示当前设定温度或实时采集温度,在计数器设备中可直接输出累计计数数值,在小型电源模块面板中可显示输出电压档位,在小家电控制面板中可显示工作时长、档位参数。相较于传统直插式数码管,该贴片型器件无需在设备PCB板上开设贯穿安装孔,可直接贴合焊接在电路板表层,大幅降低超薄型设备的内部空间占用,尤其适合整机厚度受限的便携类电子产品设计需求。

  器件的引脚排布沿本体顶边单侧依次排列,引脚采用镀金贴片焊端结构,焊端轮廓做了上翘成型处理,在回流焊接过程中焊锡可沿焊端坡面自然浸润,既能保证焊接牢靠度,也能在外观检测时快速判断虚焊、连锡等焊接缺陷。建模过程中对每一个引脚的间距、焊端宽度、引脚伸出长度都做了1:1还原,相邻引脚之间的绝缘间隙严格参照量产器件的安全间距设置,结构工程师在进行PCB Layout时可直接调取模型核对封装尺寸,避免出现焊盘与器件引脚不匹配、焊接时相邻引脚短路的问题。

  外形尺寸与安装边界方面,器件整体为长方体薄型封装,厚度方向尺寸极小,安装后突出PCB板面的高度有限,设计设备前面板时,面板与数码管发光面之间的预留间隙可控制在很小范围,面板上的显示开窗只需略大于两位数字的整体显示区域即可,无需为器件预留多余的避让空间。器件本体的侧边做了微小的倒角处理,既可以在自动化贴装吸嘴拾取时避免棱角磕碰损伤,也能在器件贴装偏移时提供一定的对位容错空间。

  功能结构设计上,两位数码管的小数点点位分别设置在对应数字段码的右下角,可根据显示需求点亮用于表示小数位,拓展数值显示的精度范围。段码内部的发光分区与黑色壳体的遮光隔墙一一对应,每一段笔画的发光区域都被独立的遮光槽分隔,即便某一段长时间高亮度点亮,光线也不会泄漏到相邻未点亮的段码区域,从结构层面杜绝了段码串光的常见问题。器件的封装背部为平整贴装面,可完全贴合PCB板面,焊接后不会出现本体倾斜、浮高的情况,长期在设备内部受温湿度循环影响时,焊接点位的应力分布均匀,不会因器件翘曲导致焊盘脱落。

  在整机结构堆叠阶段,将该数码管模型导入装配体后,可同步核对前面板开窗位置、器件与主控板的相对位置、周边贴片元器件的安全距离:由于器件引脚全部集中在单侧,布线时可将段码驱动走线沿引脚侧直接引出,不会和板上其他周边元件产生走线干涉。针对需要做面板灌封或者透明视窗贴合的设备,模型中发光面的高度基准可直接作为视窗安装的高度参照,保证装配完成后数码管发光面与视窗内表面的距离均匀,不会出现局部反光、视窗遮挡段码边角的问题。

  这类显示器件没有额外的活动结构,整体可靠性高,抗震性能远优于带机械转动结构的计数显示部件,在存在小幅振动的工业设备内置场景中也能稳定工作,不会因振动出现显示缺段、接触不良的故障。建模时还原的所有外部结构特征,都可直接用于结构干涉检查、安装空间校核、面板开孔尺寸推导,帮助设计人员在产品开发阶段就完成显示部分的布局验证,减少后期打样时出现装配 mismatch 的返工概率。
