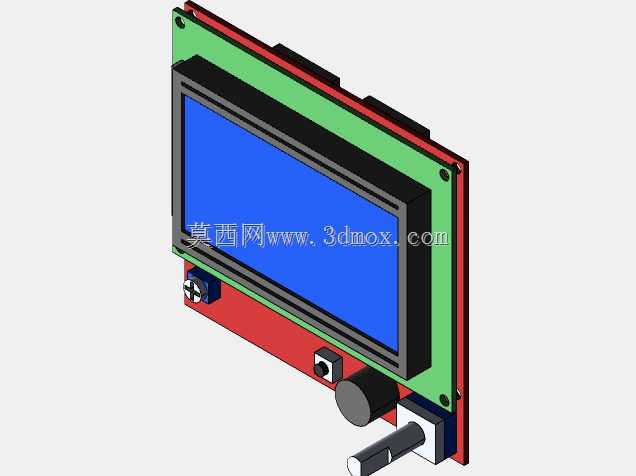

工业级串口液晶触控显示模组结构

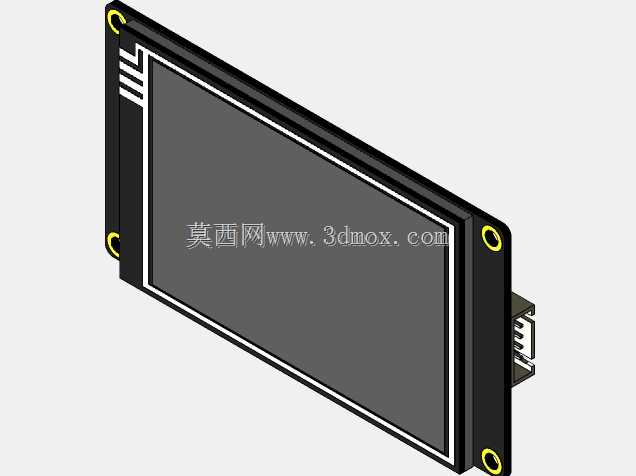

　　这款显示模组的结构设计围绕嵌入式人机交互场景展开，常见于小型工控柜、桌面测试治具、智能售货终端、3D打印机操控面板以及教学实验设备中，承担参数显示、状态反馈与触控指令输入的作用。模组正面为大尺寸液晶显示区域，四周采用黑色硬质边框包裹，屏幕边缘预留白色密封装饰条，既可以在装配时遮挡面板开孔的加工公差，也能避免屏幕边缘直接与金属钣金接触造成应力崩边。四角设置带黄色衬圈的安装固定孔，孔位贯穿模组主体，装配时可直接从正面穿入螺丝固定到设备面板背面，衬圈能够缓冲锁紧时的局部压力，防止塑料壳体开裂，同时限制螺丝锁附深度，避免顶伤内部液晶层。模组侧边引出插接式通讯接口，接口采用针座式设计，可直接对接杜邦线或预制排线，不需要额外焊接，

　　方便产线装配与后期维护更换，接口位置突出于模组本体后侧，布线时可预留弯折空间，避免线材被壳体挤压出现接触不良。设计过程中优先控制整体厚度，模组后侧元器件布局紧凑，没有过高的凸起元件，能够适配薄型面板的安装空间，屏幕正面的可视区域占比高，边框宽度均匀，在有限的面板开孔尺寸下尽可能扩大显示面积，提升多参数界面的展示能力。结构外壳做了边角防护处理，屏幕与边框之间留有微小缓冲间隙，运输或设备运行产生振动时，冲击力不会直接传递到液晶玻璃上。安装边界方面，四角固定孔的间距匹配通用嵌入式屏的开孔规范，面板开孔只需略小于模组外轮廓、大于屏幕可视区即可，侧边接口的出线方向可根据设备内部走线调整，适配不同朝向的安装需求。

　　模组背面的驱动板与屏幕整合为一体，不需要额外搭配驱动转接板，减少了内部占用空间，壳体上的定位台阶可以在嵌入面板时起到限位作用，安装时直接将模组从面板后侧推入开孔，台阶贴合面板背面后锁附四角螺丝即可完成固定，装配流程简单，定位精度容易保证。针对工业现场的使用需求，整体结构没有易脱落的零散小部件，接插件位置做了防呆设计，反插时无法对接，避免接线错误损坏硬件。屏幕表面平整，触控区域覆盖整个显示面，支持图形化界面编辑，可直接加载组态控件、进度条、报警图标与自定义按键，不需要底层反复编写显示驱动，能够缩短设备开发周期。
