Nextion4.3寸触控显示屏外壳结构

　　这套结构围绕4.3英寸Nextion触控显示屏的嵌入式安装需求展开，核心处理对象是屏体、前框、后壳、侧向走线接头和面板固定点位之间的空间关系。现场使用时，这类屏常被装在小型控制柜门板、实验台操作面板、桌面调试装置或自制自动化设备上，操作人员通过屏幕完成参数查看、状态切换、流程触发和简单数据录入，因此外壳不能只做外观包覆，还要兼顾面板开孔、屏体防护、接线避让和后期维护。

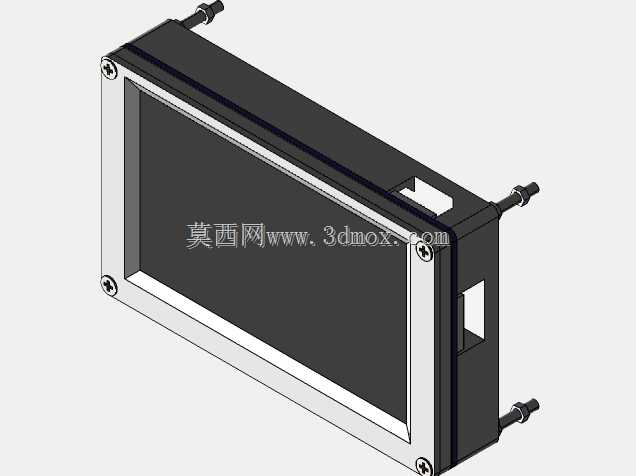

　　从结构布置看，前框采用矩形压边形式，压住显示屏有效显示区域外侧的黑边，四角布置紧固件，使屏体在框内保持稳定。前框与后壳合围后形成薄型盒体，整体厚度控制在较小范围内，适合门板厚度有限、后方走线空间紧张的场合。后壳侧面预留接口和开孔位置，能够避让屏幕自带的串口、供电口及下载调试口；侧向伸出的接头结构对应外接通讯或供电连接，使线缆不必在壳内强行弯折，降低插头干涉和线材拉扯风险。

　　安装边界方面，前面板需要按照外框轮廓开设矩形窗口，实际开孔尺寸应小于前框外沿、大于显示有效区，保证前框能够承受压紧力而不遮挡画面。后壳伸入面板后方的深度决定柜内预留空间，设计时不能只核对屏幕厚度，还要把插头尾部、线束弯曲半径、手指拧螺丝空间一起计入。若设备存在振动，四角固定点应配合减震垫或锁紧螺母使用，避免屏体在运输和运行中松动；若用于多尘环境，前框与面板之间可增加薄泡棉或橡胶垫，阻断粉尘从开孔边缘进入。

　　设计思路上，该结构没有采用复杂曲面和多余装饰，而是以直线型盒体、对称固定孔和明确的开口分区为基础，便于加工、3D打印和小批量制作。前框承担定位与压紧作用，后壳承担防护和走线约束，两者拆分后可单独修改：当屏幕型号变化时，只需调整前框内孔、螺孔间距和后壳内腔深度；当接线方式改变时，可在侧面对应位置增减开孔或更换接头形式。这种拆分方式对DIY设备、教学实验平台和非高速量产产品尤其友好，修改周期短，验证成本低。

　　功能特性上，壳体将脆弱的屏幕边缘和背部电路包覆在内，减少装配过程中直接按压液晶屏、拉扯排线的概率。屏幕正面通过前框形成连续边界，安装后视觉区域清晰，背面则保留必要开口，方便插接通讯线和电源线。侧向接头的位置使线束走向更明确，在柜内布线时可沿门板或支架固定，避免线束悬在壳体后方。对于需要频繁调试的装置，后壳开口还能让人员在不完全拆下前框的情况下检查插头状态。

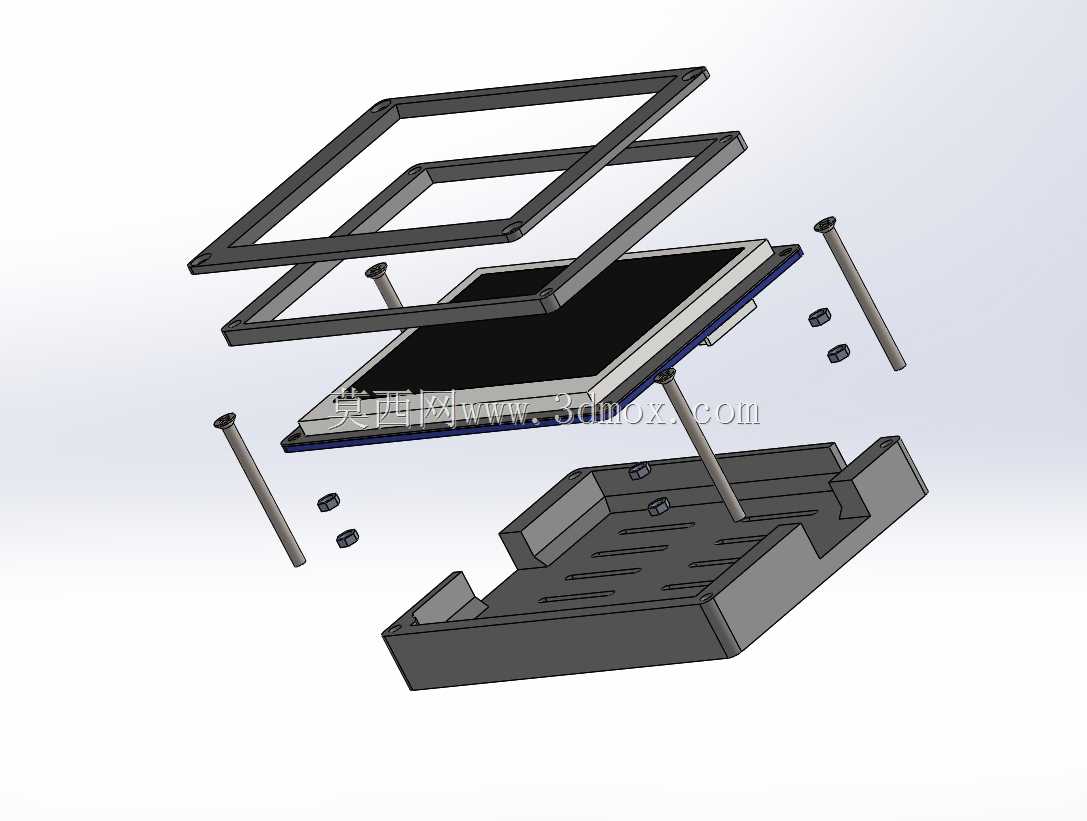

　　在工程建模时，应重点检查三类干涉：其一是屏体厚度与后壳内腔底面之间的间隙，不能让背部元件顶壳；其二是前框压边宽度，过窄会导致固定后受力不均，过宽又可能压迫显示区；其三是侧向外接接头与面板后方梁、线槽、端子排之间的距离。装配顺序通常为先将显示屏放入前框，连接必要线束，再合后壳并锁紧四角螺钉，最后从面板正面装入并在背部固定。若用于正式设备，还应在壳体外部标注接口方向，减少维修时误插。

　　整体来看，该结构把人机界面安装中常见的面板固定、屏幕防护、接头避让和维护拆卸问题集中在一个简洁盒体内解决，适用于小型控制终端、自制设备操作面板、教学实验装置以及低成本自动化改造场景。
