车载通讯设备可调摇臂连接支座结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:654853
  • 车载通讯设备可调摇臂连接支座结构
  • 车载通讯设备可调摇臂连接支座结构
  • 车载通讯设备可调摇臂连接支座结构
  • 车载通讯设备可调摇臂连接支座结构
  • 车载通讯设备可调摇臂连接支座结构
  • 车载通讯设备可调摇臂连接支座结构

  这套铰接摇臂式连接支座,最初是为车载移动通讯终端的外置安装场景开发的配套构件,日常在工程作业车辆、户外巡检通讯车、农用机械驾驶室周边的外设固定工位上十分常见。不同于普通固定式安装支架,这类构件需要同时承担承载、角度调节、位置补偿三重作用,户外作业时车辆行驶产生的持续振动、设备拆装时的对位偏差、不同批次通讯终端的安装孔位公差,都要靠这个摇臂结构来消化。

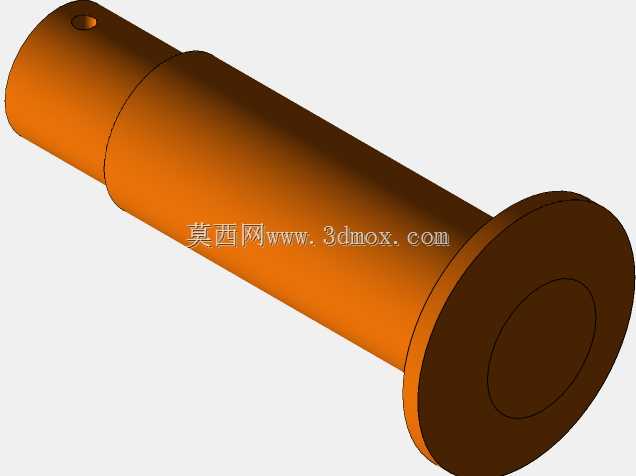

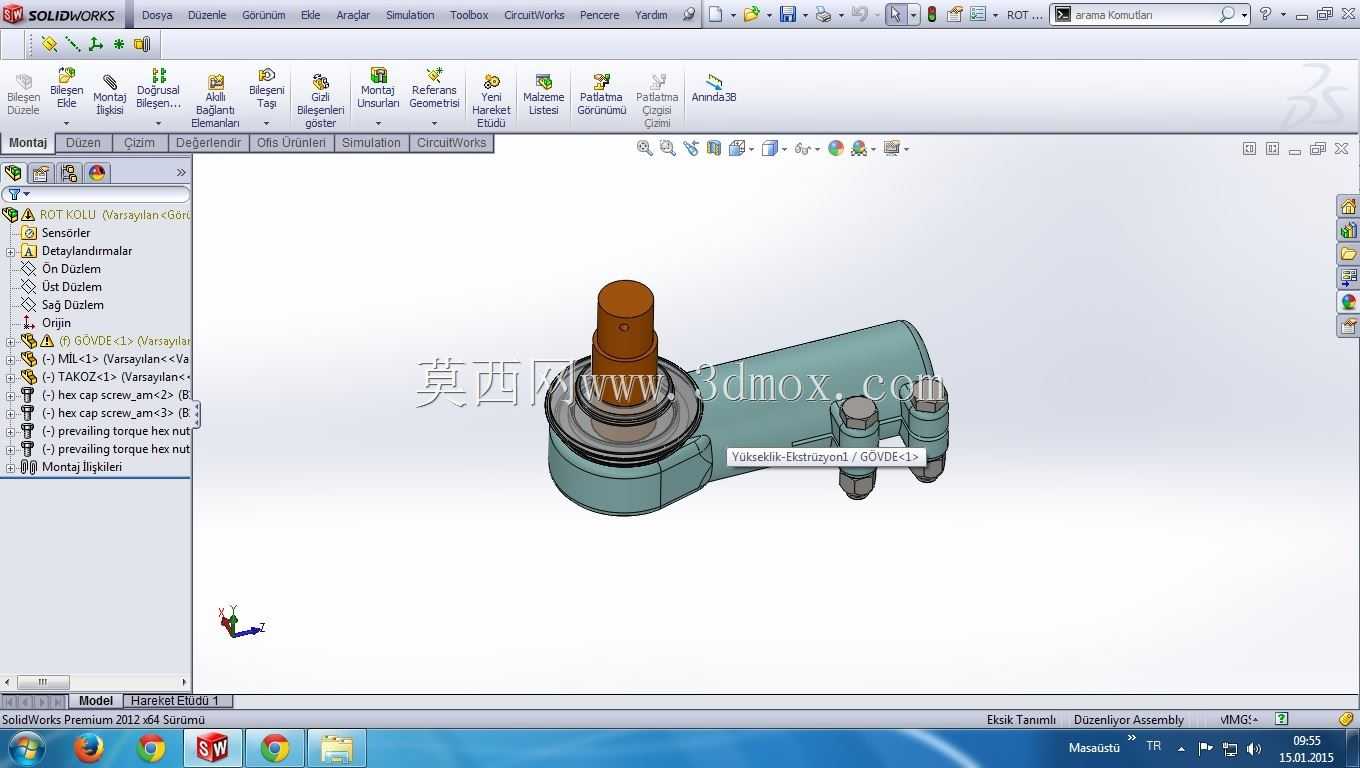

  从结构拆分来看,构件最上端的阶梯圆柱轴段是核心的旋转配合位,轴段做了两级直径台阶,大直径段作为轴向定位端面,直接压入配套基座的轴承位或者衬套孔内,小直径段预留锁紧螺母的安装空间,工作时整个摇臂可以绕这根竖轴完成水平方向的周向转动,转动角度覆盖近一百八十度的调节范围,操作人员在驾驶室侧方或者车尾工位都能把通讯终端调整到顺手的操作朝向。轴段下方的圆盘形法兰台是轴向承载的主要受力面,法兰端面和基座接触面之间可以加装减磨垫片,长期反复转动也不会出现金属面直接咬合磨损的问题,法兰边缘预留的环形槽还可以嵌入防尘密封圈,野外作业时泥沙、扬尘、雨水不会进到旋转配合间隙里,在工地、农田这类多尘多水环境下能大幅降低卡滞概率。

  摇臂的长臂段采用了变截面的流线型铸造型腔,没有做生硬的直角折弯,从根部圆盘位置向外延伸时,臂身的截面高度逐步收窄,靠近末端安装位的位置又局部加厚形成凸台。这种造型不是单纯为了外观规整:摇臂根部承受的弯矩最大,截面加厚可以提升抗弯模量,避免终端挂载后臂身出现下挠;臂身中段去掉多余的材料厚度,在保证整体刚性的前提下把构件自重控制下来,车辆行驶颠簸时不会因为支座自重过大产生额外的惯性冲击。臂身末端并排设置了两个带内螺纹的安装柱,柱体和臂身一体铸造成型,螺纹孔的深度按照常用通讯外设的安装螺钉长度设计,两个孔的中心距匹配主流车载通讯终端的底部安装孔位,安装时不需要额外打孔攻丝,直接把终端底座对准柱体穿入螺钉锁紧即可。

  设计阶段做安装边界校核时,首先锁定的是旋转轴的总高度,上端轴段伸出法兰面的长度要保证锁紧螺母拧紧后,摇臂转动全程不会和基座的顶面凸台发生干涉;摇臂水平方向的总伸展长度,要兼顾终端调节后的操作距离和车辆通行的外廓限制,臂身完全展开后,终端外边缘不能超出车辆侧方的安全边界,避免车辆经过窄路、林区时刮到周边障碍物。两个末端安装柱的同轴度、和旋转轴的平行度都在建模时做了公差约束,装配后终端安装面不会出现偏斜,屏幕朝向能保持在操作人员的正常视线范围内。

  实际工况里,这类摇臂支座还要承受反复的交变载荷:车辆怠速时的高频振动会传递到臂身,急刹车时通讯终端的惯性力会对摇臂根部形成冲击,所以建模时特意在臂身和圆盘法兰的交接位置做了大圆角过渡,消除应力集中的尖角,避免长期振动后在转角位置产生疲劳裂纹。旋转配合位的轴径尺寸和常用的尼龙衬套、粉末冶金衬套的标准规格匹配,后期维护时如果出现转动间隙过大,直接更换标准衬套就能恢复配合精度,不需要整体替换整个支座。臂身上预留的小平面刻印位,可以标注安装对位标记,调试时把摇臂转到常用工作角度后,标记线对准基座上的刻度,后续拆装复位时不用反复测量角度,现场运维的效率能提升不少。

  和市面上常见的钣金折弯支架相比,这种一体铸造成型的摇臂支座没有焊接接缝,不会出现焊缝振裂的问题,整体外形的一致性更好,批量生产时每个构件的安装尺寸偏差能控制在很小的范围内,同型号的通讯终端换装备件时不需要重新配钻孔位。针对户外使用的需求,构件的所有外露棱边都做了倒钝处理,安装调试时操作人员徒手调整角度不会被锐边划伤,螺纹孔的入口位置做了倒角引导,螺钉对准孔位时可以顺利导入,不会出现螺纹错牙的情况。整个结构没有复杂的联动零件,仅靠中心旋转轴和末端两个安装点就实现了位置调节和终端固定,故障点极少,非常适合通讯保障、野外作业这类需要长期免维护运行的使用场景。
