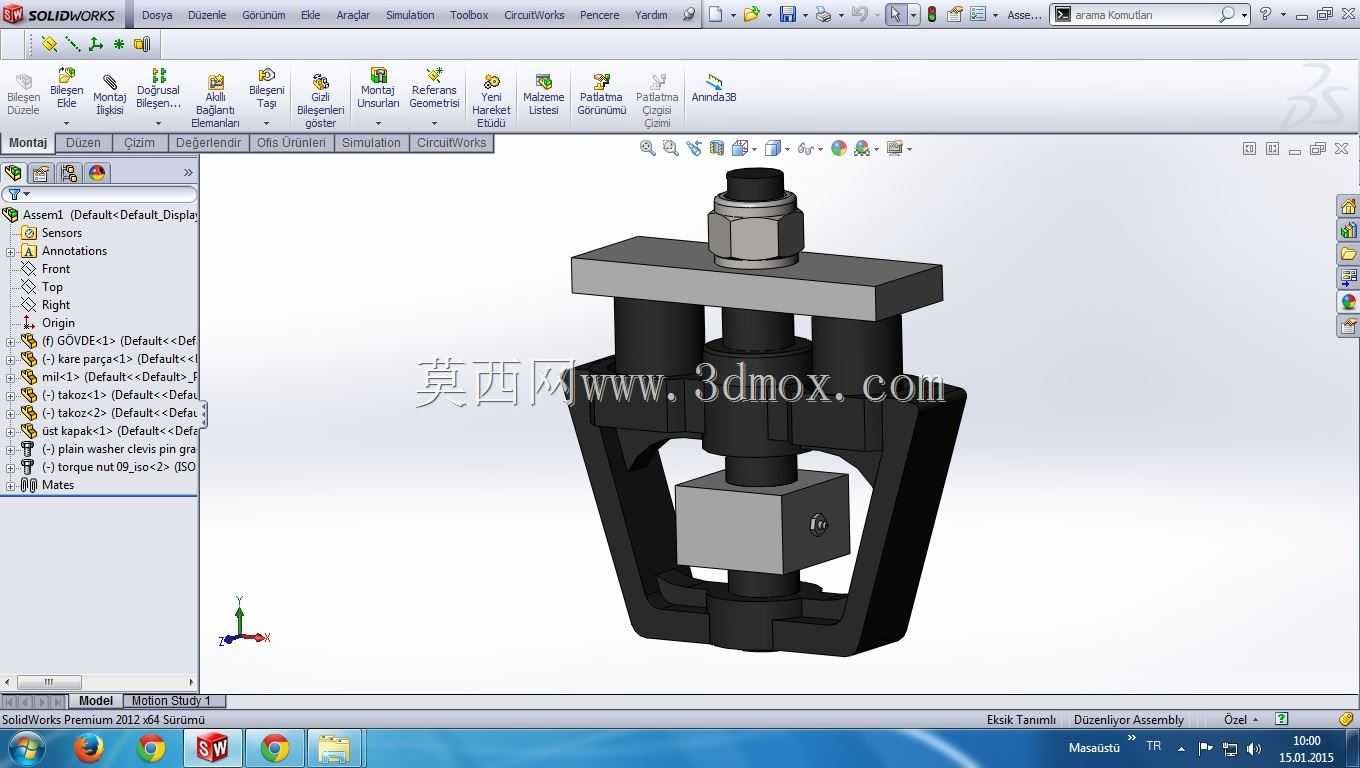

这款压紧定位类工装,主要应用在机加工工位的工件装夹环节,也可适配小型装配线的工件固定场景,针对方形块状、带凸台类零件的快速压紧定位需求设计,能在铣削、钻孔、轻度打磨工序中提供稳定的夹持力,避免工件加工过程中出现位移、振颤问题。从结构设计逻辑来看,整体采用框架式承力主体,U型叉架作为核心承载结构,上下贯通的安装空间可容纳不同高度的待装夹工件,顶部的调节螺杆配合六角锁紧螺母,可实现压紧行程的无级调整,螺杆下端连接的压块与底部定位块形成上下对夹的受力结构,压块与工件接触的端面做了平面度处理,保证压紧力均匀分布在工件表面,不会出现局部压痕或者受力不均导致的工件翘起问题。两侧的导向柱与顶部压板采用间隙配合,在螺杆旋紧过程中可限制压板的周向转动,保证压块始终垂直下压,避免侧向分力对工件定位精度造成影响。安装边界方面,U型叉架的底部可通过螺栓直接固定在机床工作台或者工装基板上,底部定位块的安装槽预留了一定的调整余量,可根据工件的实际尺寸更换不同规格的定位块,适配一定尺寸范围内的方形工件装夹需求,整体结构没有冗余的复杂零件,所有受力部件都采用刚性连接,在保证足够夹持力的前提下,尽可能压缩了整体外形尺寸,不会占用过多的工作台安装空间,也不会和加工刀具产生运动干涉。实际使用过程中,操作人员只需将待加工工件放置在底部定位块上,旋紧顶部的锁紧螺母即可完成装夹,松开螺母后即可快速取下工件,装夹动作简单,无需额外的辅助工具,能有效缩短单工位的工件装夹辅助时间,提升小批量零件加工的生产效率。结构上的受力路径经过优化,压紧过程中产生的反作用力直接通过U型叉架传递到安装基面,不会对调节螺杆造成额外的弯曲载荷,能有效延长工装的使用寿命,日常维护也十分简便,定期在螺杆配合位置加注润滑脂即可保证调节动作顺畅,无需复杂的拆解保养。
- 上一篇:雷蛇巨齿鲨耳机控制模块结构设计
- 下一篇:小户型住宅室内平面布局设计方案
- 全部评论(0)
- 模板大小: 1.82 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: Rendering,AutoCAD,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 工装
