立式带座调心轴承安装支撑座结构

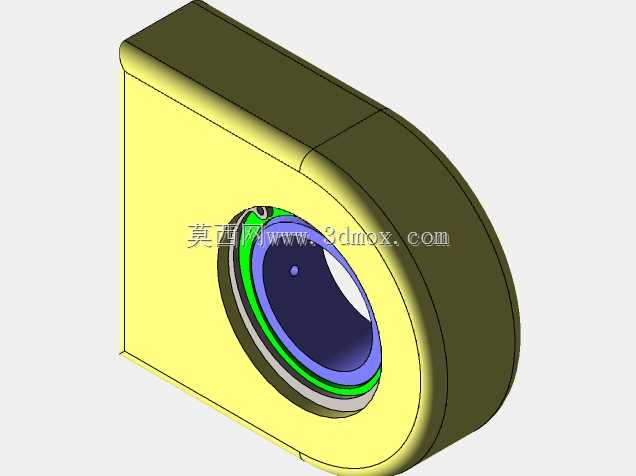

　　该支撑构件属于传动系统中常见的轴承安装基座，整体采用立式窄幅布局，主体轮廓为底部平直、顶部半圆弧包覆的厚壁座体，中心预留同轴圆形轴承安装腔，腔体内嵌带密封结构的调心轴承单元，轴承内圈形成贯通轴孔，用于穿装旋转传动轴。从现场装配视角来看，这类支座多用于轻工输送线、小型农机传动端、非标自动化设备的转轴支撑工位，区别于标准剖分式轴承座，该结构将轴承外圈完全包覆在座体圆弧内腔中，侧壁无剖分合模面，整体刚性更强，适合中低载荷、转轴存在小幅偏斜的工况，调心轴承可自动补偿轴系安装同轴度误差，避免轴端受额外弯曲应力。座体底部为平直安装基面，设计时需保证底面与轴承内孔轴线的平行度公差，现场安装时直接将基座贴合在设备机架的安装平台上，

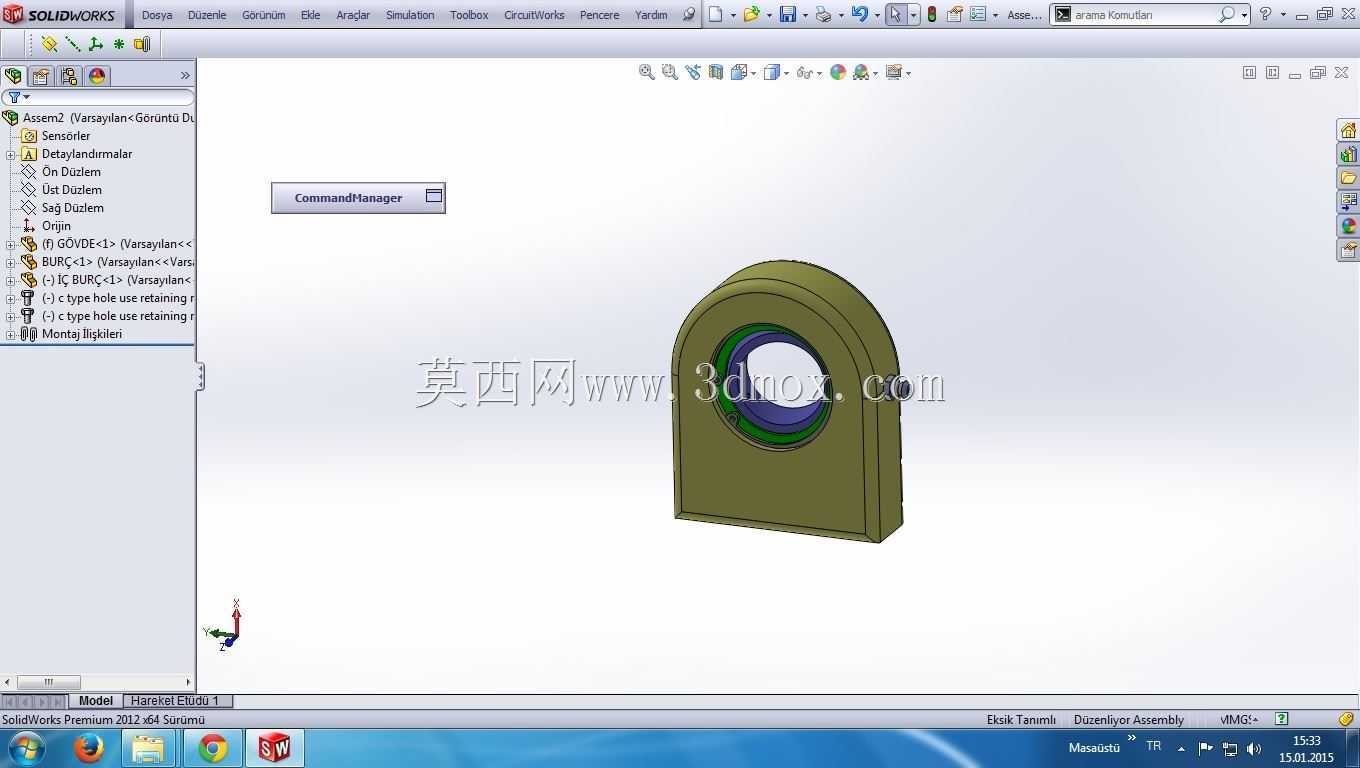

　　可通过在座体底部两侧预留的安装孔位穿装紧固螺栓完成锁固，安装边界方面，座体整体厚度较薄，轴向占用空间小，径向高度从底面到圆弧顶端形成足够的支撑跨距，既保证轴承外圈受力均匀，又不会过多挤占设备内部布局空间。建模过程中先拉伸出底座的矩形基体，再在基体上端叠加半圆柱包覆结构，合并为一体后切除中心的轴承容纳腔，腔体内径与轴承外圈采用过渡配合，座体侧壁厚度均匀，避免出现应力集中的薄壁突变区域；轴承部分单独构建内圈、外圈、滚动体以及两侧密封挡圈，装配时保证轴承外圈完全落座在座腔内部，端面与座体侧面预留少量间隙，防止运转时发生摩擦干涉。这类一体式支座的优势在于零件数量少，装配工序简单，不需要配对剖分面的螺栓紧固，日常维护时仅需从轴端拆装轴承即可；

　　座体的立式造型让支撑点高度抬升，可匹配不同高度的传动轴布局，圆弧顶部的包覆结构能够阻挡车间内的粉尘、碎屑直接溅入轴承啮合面，配合轴承自带的双侧密封件，可有效延长润滑脂的留存周期，减少频繁补脂的维护工作量。在结构校核层面，底座的平直接触面需要承受轴系传递的径向载荷，座体两侧的立壁承担轴承外圈的支撑反力，建模时保证立壁与底座的交接处为圆滑过渡，避免直角拐角处出现应力断裂风险；中心轴孔的同轴度、座体底面的平面度都需要在工程图中标注明确公差，指导后续机加工工序完成铣面、镗孔作业，成品支座安装后可快速完成转轴的定位支撑，适配多类中小型旋转传动机构的使用需求。
