壁挂式钣金电气控制柜外壳三维设计

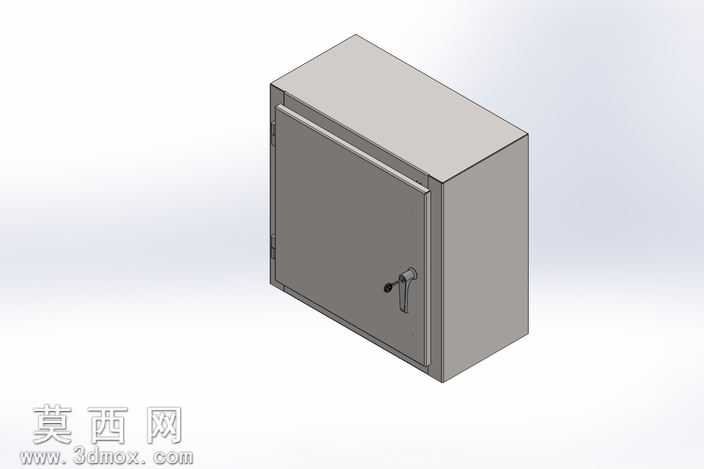

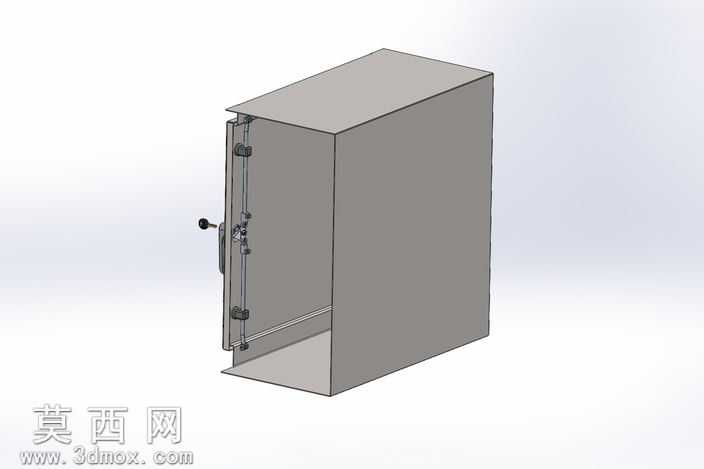

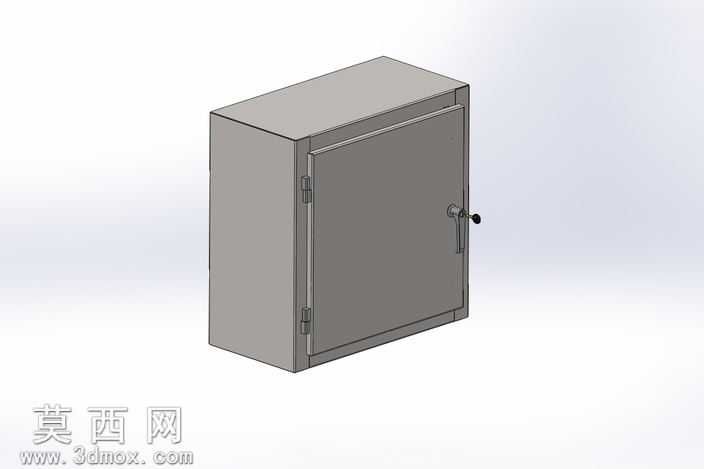

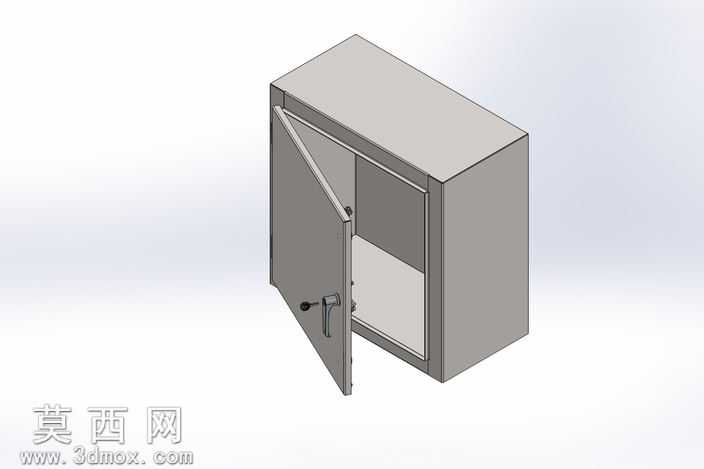

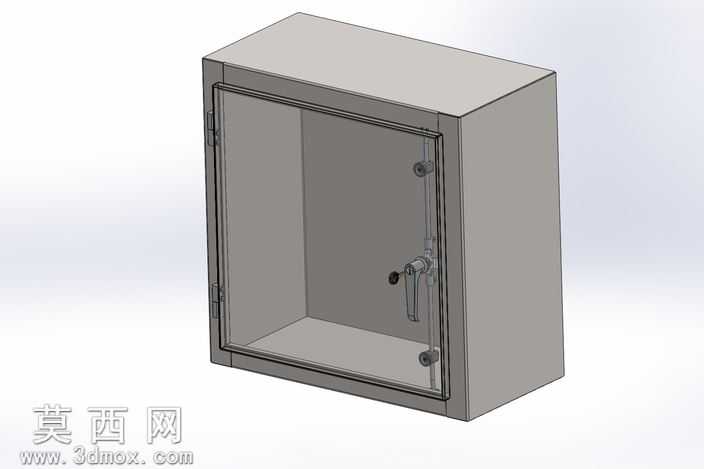

本作品为壁挂式安装的钣金电气控制柜外壳三维设计，建模过程依托三维参数化设计软件完成，整体建模耗时约四小时，全程遵循钣金加工工艺规范搭建结构，确保模型可直接对接钣金下料、折弯、焊接等实际生产工序。建模阶段首先确定柜体整体外形尺寸，以薄板金属为基础基材搭建主体框架，采用自顶向下的设计思路，先完成柜体主腔体的基础轮廓绘制，通过基体法兰、边线法兰等钣金特征生成柜体的主仓结构，预留门板安装的配合间隙，保证后续装配的公差合理性。门板部分采用一体化折弯结构设计，侧边设置三处隐藏式合页安装位，对应柜体侧部的合页固定点位，确保门板开合顺畅无干涉，同时在门板侧边设计连续折弯的防水翻边结构，提升柜体的防护性能，避免外部液体、粉尘侵入柜体内部。门板正面配置旋转式锁止把手，建模时还原把手的转轴结构、锁舌联动结构以及端部的防滑握柄细节，把手安装位做沉台处理，保证安装后把手与门板表面齐平，无突出磕碰风险。材质渲染阶段，柜体整体赋予哑光冷轧钢板材质，调整金属粗糙度参数模拟真实钣金喷塑后的细腻磨砂质感，合页与把手部分赋予镀锌金属材质，通过明暗对比区分不同部件的材质差异，渲染时采用柔和的环境光，清晰呈现钣金折弯处的棱角过渡、焊缝预留位置以及各部件的装配关系。结构设计上，柜体背部预留壁挂安装的固定孔位，内部预留电气元件安装的导轨固定点位、走线槽排布空间，门板内侧预留元器件安装的衬板固定位，整体结构紧凑合理，兼顾钣金加工的工艺性与电气柜的实用防护需求，所有折弯处均设置符合钣金加工标准的折弯圆角，避免应力集中导致的板材开裂问题，各拼接位置预留焊接工艺缺口，方便后续生产组装时的定位焊接。
