直滑式旋转电位计结构三维数模

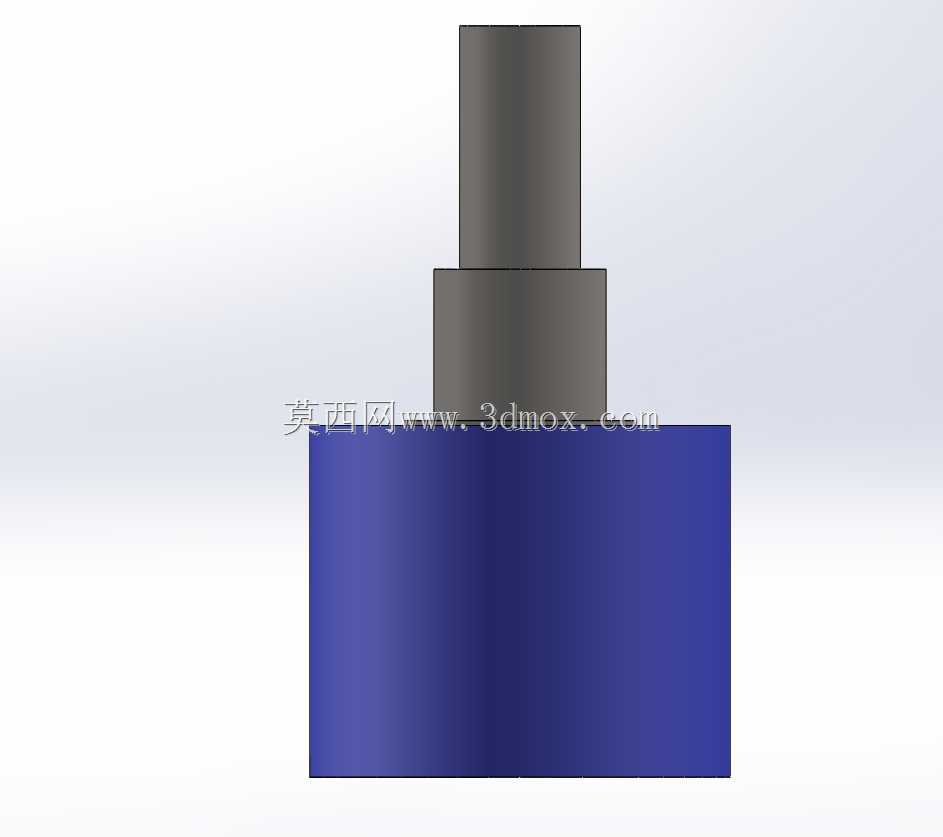

　　这套电位计三维结构数模围绕小型旋转式可调电阻元件展开，主体采用三段同轴阶梯式外形布局，底部为大直径圆柱基座，中段为过渡连接轴段，顶部为细径操作转轴，整体轴线完全重合，结构简洁规整，适配各类需要手动调节电阻参数的电子控制场景。

　　从实际设备应用场景来看，这类电位计广泛搭载在工业控制柜面板、小型通讯终端、实验测试仪器、消费类电子调速装置、音频调节设备、模拟量输入采集模块当中，操作人员通过旋转顶部转轴，改变内部碳膜刷片的接触位置，连续调整输出电阻值，进而实现电压分压、信号幅值调节、转速设定、音量控制、参数阈值标定等功能，是模拟控制系统里十分常见的人机交互调节元件。在自动化产线的调试工位，技术人员会通过这类电位计临时给定模拟量信号，校准PLC采集端口的输入曲线；在手持通讯检测设备里，它被用来调节信号输出增益，适配不同测试距离下的采样灵敏度；在小型实验电源面板上，多颗电位计分别对应电压、电流的粗调与细调，配合数码管显示完成输出参数的连续设定。

　　设计思路上，数模优先还原了电位计的装配层级关系：底部大直径圆柱壳体内部预留碳膜基板、旋转电刷、止动卡位、接线引脚的容纳空间，壳体外径作为整机安装的最大边界，选型时面板开孔尺寸需略小于基座外径，依靠基座端面贴合面板内侧完成轴向定位；中段轴肩作为转轴的支撑过渡段，既限制转轴的轴向窜动量，也为顶部密封垫圈预留安装槽位，避免粉尘、液态污渍从转轴配合间隙渗入壳体内部；顶部伸出的细轴为操作端，轴段长度匹配面板厚度与旋钮安装深度，轴端可加工扁位或者滚花纹理，和调节旋钮过盈配合，防止旋转操作时旋钮与转轴发生相对打滑。

　　外形尺寸与安装边界层面，三段圆柱的直径依次递减，基座直径最大，决定了元件在PCB板或者面板上的占用 footprint，布局时相邻元件的边缘间隙需要预留至少2mm以上，避免焊接、装配过程中出现干涉；中段轴径小于基座，形成的轴肩端面可作为面板安装的轴向限位面，安装时从面板背面穿入开孔，正面搭配紧固螺母或者卡簧即可完成固定，不需要额外设计复杂的支撑结构；顶部转轴的伸出长度决定了旋钮的安装高度，若面板表面粘贴贴膜、加装防水密封圈，需要对应核对转轴有效长度，防止旋钮装配后出现压死、无法转动的问题。轴向总高度从基座底面到转轴顶端覆盖了元件在设备内部的竖向占用空间，堆叠式PCB布局时，电位计上方不能布置其他过高元件，预留出旋钮旋转的操作空间，侧面也要留出手指或者螺丝刀调节的操作余量。

　　结构功能特性上，该同轴阶梯结构保证了旋转扭矩的同轴传递，转轴转动时电刷沿碳膜轨迹平稳滑动，输出电阻随旋转角度线性变化，壳体的圆柱形态便于自动化产线的振动盘上料，适配波峰焊、回流焊的批量装配工艺。建模过程中各段圆柱的同轴度公差按照电子元件通用装配要求设定，转轴与壳体配合间隙控制在合理范围，既保证转动顺滑无卡滞，又不会出现径向晃动导致的接触电阻跳变。基座底面预留的接线端位置对应PCB焊盘布局，建模时同步核对引脚间距，保证三维数模导入PCB Layout软件后可以直接调用，完成干涉检查与布局验证。

　　针对不同安装场景，该结构既可以作为面板安装式电位计，通过螺母固定在设备面板上，也可以作为板载式元件直接焊接在印刷电路板上，依靠基座底面的定位柱与PCB定位孔配合，防止焊接过程中元件偏移。数模完整呈现了各段结构的配合关系，结构工程师在进行整机布局时，可以直接导入模型完成空间校核，确认调节操作路径无遮挡、装配工序无干涉，不需要额外逆向测绘元件外形，大幅缩短电控设备的结构设计周期。
