六角外壳嵌入式微型压力表结构

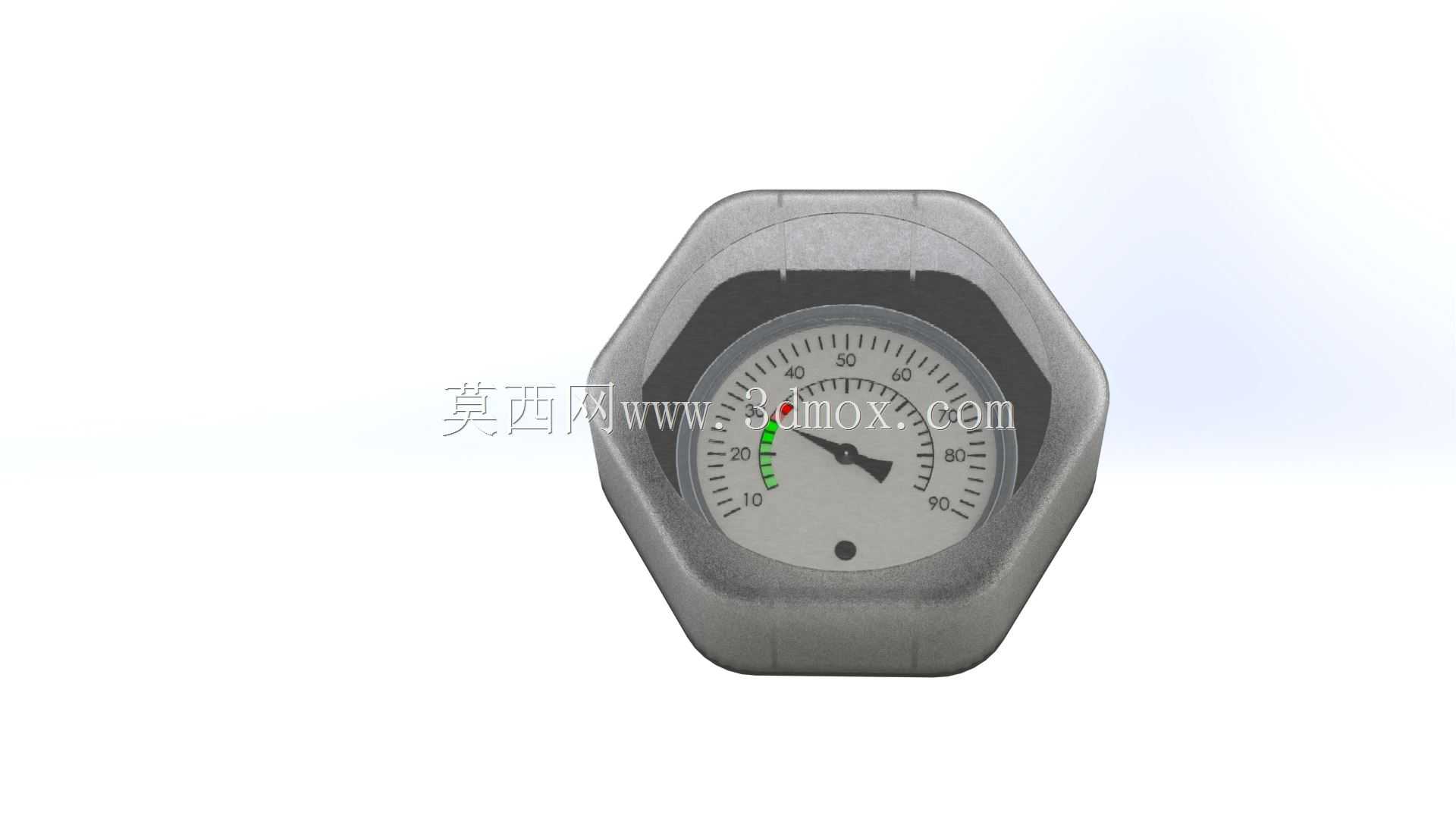

　　该结构围绕小型压力指示仪表的安装与防护需求展开，主体采用近似六角形的外部壳体，内部容纳圆形刻度表盘、指针机构及压力感应元件。六角外形并非单纯造型处理，而是兼顾扳手夹持、旋入安装和空间限位的工程结构：在紧凑管路、小型气动模块或实验装置中，壳体外侧平面可与标准扳手接触，便于施加拧紧力矩，避免圆形表壳在装配时打滑；相邻棱面形成的轮廓也能在密集排布时提供明确的定位边界，减少仪表相互干涉。

　　表盘位于壳体前部，刻度沿圆周分布，指针通过转角反映压力变化。表盘上设置绿色区间标识，用于提示正常工作压力范围，操作人员无需读取精确数值即可快速判断系统状态。这种设计常见于气源处理单元、小型液压支路、过滤调压装置以及设备末端检测点，重点不是提供实验室级高精度测量，而是在日常巡检和设备运行中给出直观、可靠的压力反馈。

　　壳体前部形成包围表盘的挡边，可降低碰撞、擦拭和周边零件剐蹭对表盘表面的影响。后部与感应接头区域衔接，用于接入被测气路或液路；建模时需要重点控制表盘中心、壳体轴线和接头轴线的同轴关系，否则指针机构与内部弹性敏感元件的装配位置会出现偏差。外壳壁厚在可视区域保持均匀，既保证注塑或机加工后的结构刚性，也避免局部厚壁导致成型收缩不均。

　　从安装边界看，该类仪表通常用于螺纹接口附近，六角外廓决定了扳手所需回转空间，表盘直径决定了正面观察和开孔尺寸。布局时不能只按圆形投影预留位置，还应在六角对角方向留出工具操作间隙；若仪表嵌入面板，则面板开孔应避让后部接头和密封结构，前面板与表壳之间可增加密封圈或压紧螺母，以适应防尘、防溅场景。

　　结构设计上将表盘、指针、外壳和接头分区建模，能够清晰表达装配层级。外壳承担防护和受力功能，表盘承担读数功能，指针机构负责把压力敏感元件的位移转换为角度指示，后部接口则承担密封与连接。各部分之间的间隙需结合实际公差设定：表盘与外壳内壁保留装配余量，指针与表盘表面保持安全距离，接头区域则需按管路密封要求控制螺纹和端面尺寸。

　　在实际选型中，这类微型压力表适合空间受限但需要就地显示的场合。它不需要外接电源，也不依赖控制系统采样，压力变化即可直接驱动指示；当设备维护人员靠近气源分支、润滑点或小型试验夹具时，可通过表盘颜色区间迅速确认压力是否落在允许范围。六角壳体同时提高了装拆便利性，使仪表在维护更换时能够利用常规工具完成操作，而不需要专用夹具。

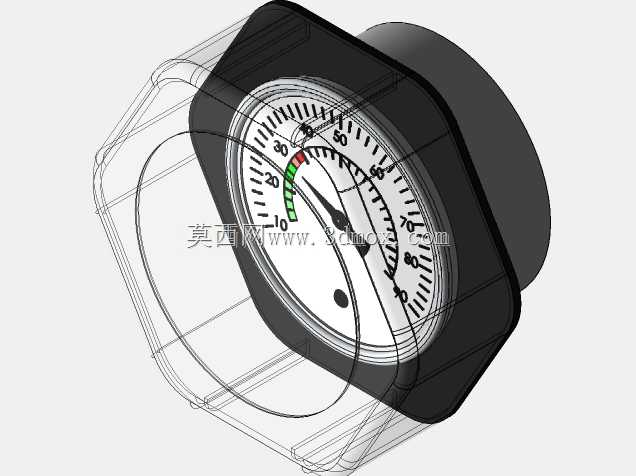

　　三维结构表达应突出外轮廓、表盘刻度、指针姿态和内部安装关系。壳体边缘的过渡圆角有助于降低应力集中，前窗区域的阶梯面可用于安装透明保护片；若使用环境存在振动，内部机芯与壳体之间还需考虑限位或减振结构。整体造型紧凑，功能边界明确，适合作为小型管路系统、气动控制盘和教学演示设备中的压力指示部件。
