三爪式机械拉拔拆卸工装结构

　　三爪拉拔器是设备检修、装配线维护和机械加工现场使用频率很高的手动拆卸工装，主要用于把过盈配合的轴承、带轮、齿轮、联轴器、衬套、法兰盘等零件从轴端或定位座上平稳拉出。现场维修中，很多零件经过长期运行后出现锈蚀、氧化、油脂干结或配合面压痕，直接敲击容易损伤轴颈、密封面和被拆件，而拉拔器通过中心螺杆施加轴向力，使受力沿轴线传递，避免偏载冲击，能够在不破坏基础件的前提下完成拆卸作业。

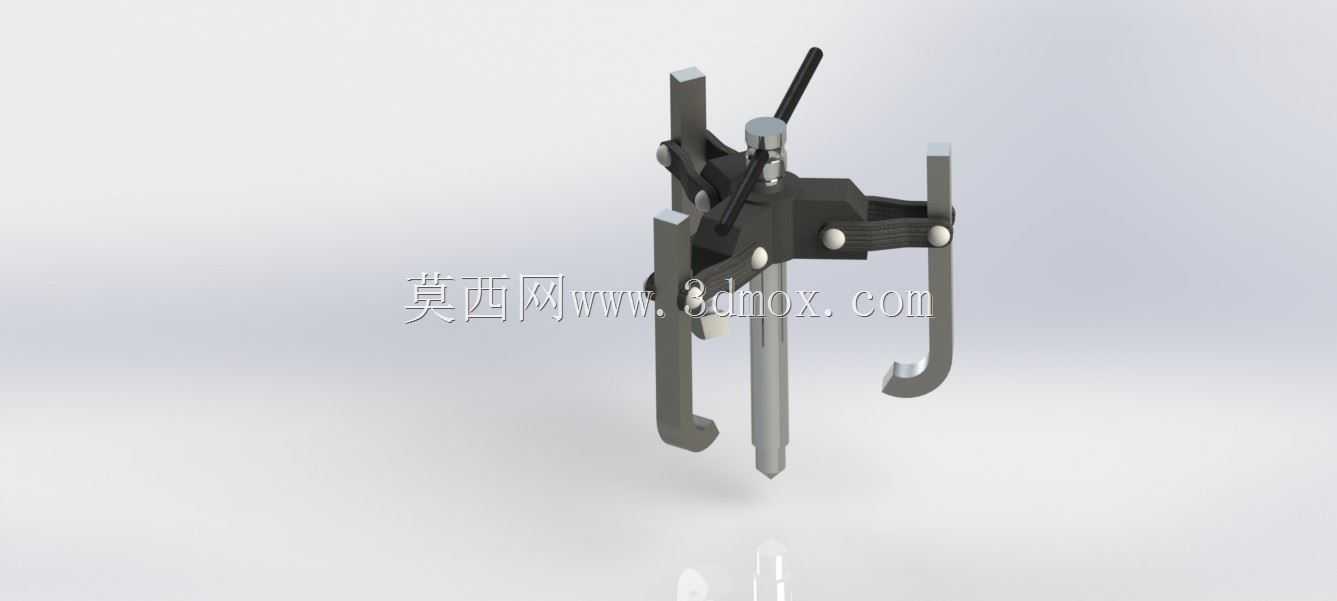

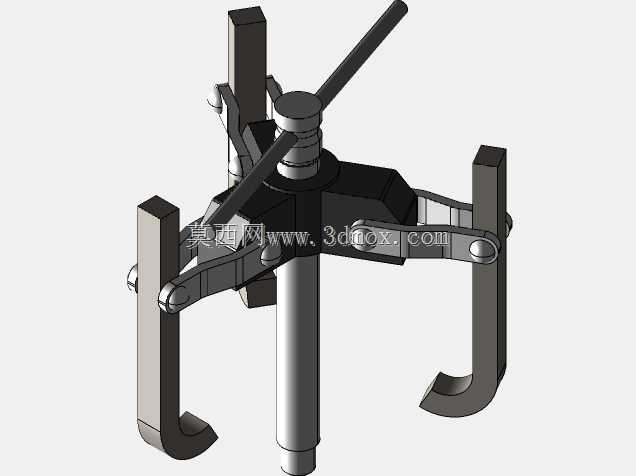

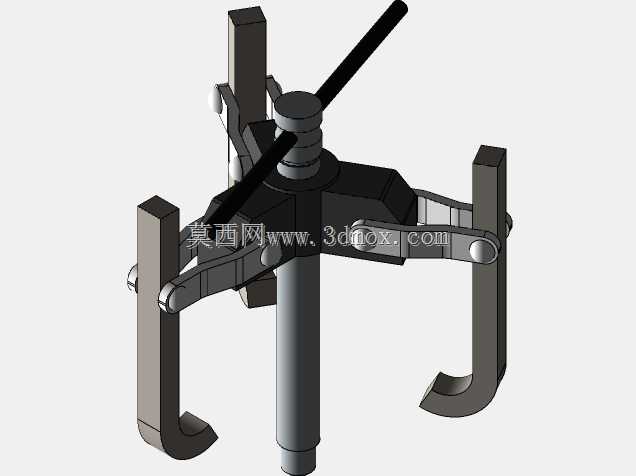

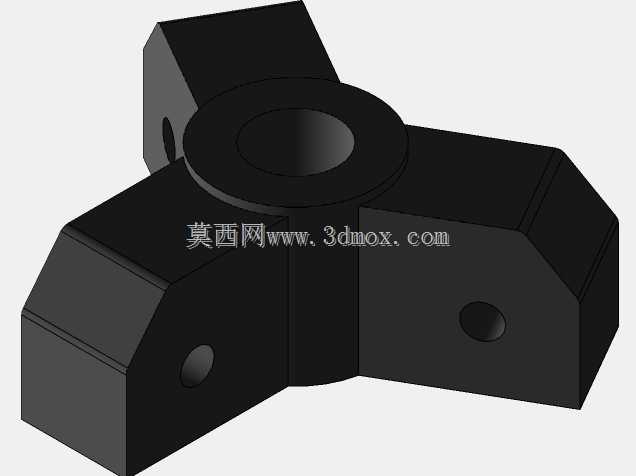

　　这套结构采用典型的三爪环抱布局，中心位置设置纵向加压螺杆，螺杆下端为可顶抵轴端的顶尖或压头，上端配合扳动杆传递扭矩。横梁作为主要承力件，横跨在拉爪上方，三个钩爪分别通过销轴与横梁或滑座连接，工作时钩爪扣住被拆零件的外缘、内孔台阶或轮毂背面。旋转中心螺杆时，螺杆顶端顶住轴端，横梁受到反向支撑并带动钩爪向外移动，从而把目标零件沿轴向缓慢拔出。

　　从结构细节看，钩爪并非简单直板件，而是做成带弯钩和加强转折的长爪形式。爪身需要承受弯曲载荷，钩口位置直接接触被拆件边缘，因此在建模时要重点表达钩口厚度、爪身宽度、转折圆角以及销轴孔位置。若钩口过薄，受拉时容易张口甚至断裂；若钩口过厚，又难以伸入狭窄间隙。实际设计中通常会根据额定拉拔力确定爪部截面，并在高应力区保留圆角，避免热处理后或重载时出现应力集中。

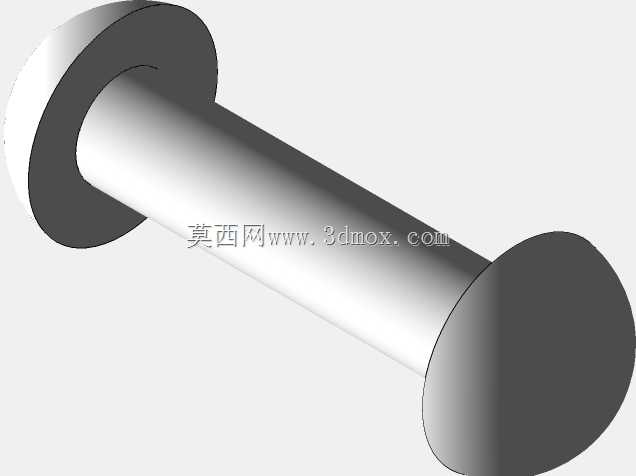

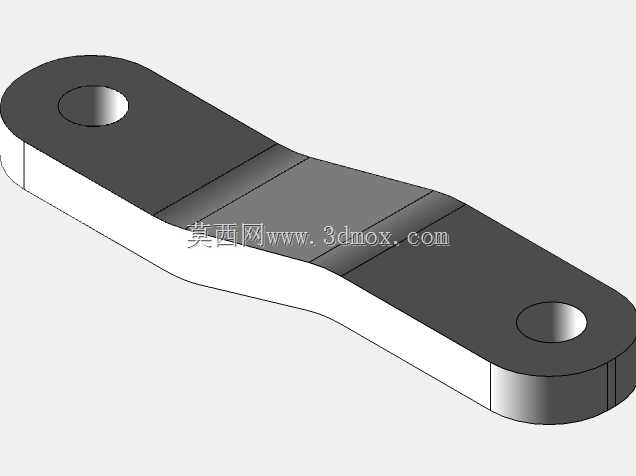

　　横梁与钩爪的连接方式决定了工具的适配范围。图中结构通过可调连接位置和铰接关系，使钩爪能够在一定范围内张开或收拢，以适应不同直径的轮毂和轴承外圈。销轴连接让爪体在受力时具有轻微摆动能力，钩口可以更贴合被拉零件的端面或台阶，减少滑脱风险。对于不同直径的工件，拉爪的张开角度会改变，力的方向也会随之变化；当爪臂过于外撇时，水平分力增大，轴向有效拉拔力下降，因此选型和使用时都需要控制张爪范围，不能只看最大开口直径。

　　中心螺杆是整套工具的力源部件，其螺纹规格、螺杆直径和端部形状直接影响承载能力。螺杆下端通常做成锥形顶尖，用于对准轴端中心孔；在面对平面轴端或脆弱工件时，也可更换为平压头，防止顶尖压伤轴面。螺杆与横梁之间通过螺纹副传递运动，转动扳杆时，螺纹把扭矩转化为很大的轴向推力。建模时需要保证螺杆轴线与三个拉爪的受力中心尽量重合，否则拉拔过程中会产生倾覆力矩，造成被拆零件卡滞、钩爪单侧滑脱或轴颈划伤。

　　扳动杆横穿螺杆上部，属于手动增力结构。操作人员通过长杆施加较小扭矩，利用螺纹力臂放大获得较大的轴向顶推力。现场使用时，扳杆长度不能随意接长，过度加力可能导致螺杆屈服、爪体变形或被拆零件突然弹出。工程维护中通常要求拉拔力逐步增加，并在加压过程中观察钩爪是否同步受力、工件是否平行移动。若发现横梁倾斜，应松开后重新调整三个钩爪的位置，使钩口深度和接触面积基本一致。

　　这类拉拔器常用于电机维修、泵体拆装、减速机检修、输送机辊轮更换、机床主轴维护以及汽车和农机部件拆卸。以轴承拆卸为例，钩爪应优先拉住轴承内圈或能够承受拉力的刚性部位；如果只钩住外圈或保持架，可能造成轴承保持架变形、外圈脱落。拆卸带轮时，爪钩要扣在轮毂后侧而非薄轮缘处，防止轮缘断裂。对于空间受限的设备，拉爪外形、横梁高度和螺杆长度都需要提前核对，避免工具无法放入或螺杆行程不足。

　　外形边界方面，设计三维结构时需要同时表达闭合状态和张开状态的包络尺寸。重点尺寸包括中心螺杆直径、螺杆有效行程、横梁长度、爪臂长度、钩口开口范围、最低贴合高度、扳杆长度以及销轴直径。安装边界不仅要看工件外径，还要看轴端露出长度：轴端过短时，顶尖无法稳定支撑；轴端露出过长时，则要确认螺杆内腔或行程是否能够容纳。被拆零件背后的钩爪伸入空间也很关键，若轮毂贴近机座、箱体或墙板，钩口没有足够插入间隙，就需要改用窄爪、内孔拉马或液压分离式拉拔装置。

　　从建模思路上，零件可以分为中心螺杆、横梁、活动爪、销轴、锁紧件和扳杆几个模块。钩爪与横梁的配合孔宜采用同轴约束，螺杆与横梁采用螺纹配合或轴向运动约束，扳杆与螺杆头部孔保持间隙配合。渲染结构时应体现金属件的倒角、圆角、销轴端面和爪部加厚区域，这些细节直接反映受力路径。对结构设计者而言，拉拔器看似简单，但真正可靠的设计必须围绕轴向对中、爪部抗弯、钩口防滑、行程足够和边界适配五个方面展开，才能在维修现场承担持续、稳定的拆卸任务。
