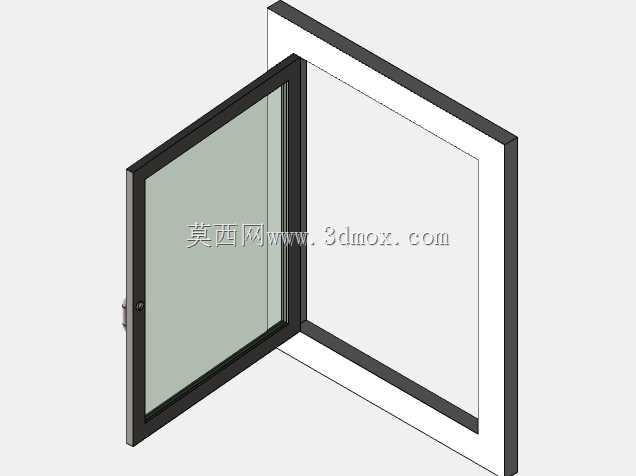

这套三维结构围绕建筑外窗中常见的侧开平开窗展开,画面中可以看到独立的固定框体和绕侧边转动的开启扇,二者通过侧边铰链形成明确的旋转关系。固定框承担洞口定位、密封承载和与墙体基层连接的作用,活动扇则承担玻璃夹持、启闭操作和关闭后的压紧密封功能。建模时将框、扇拆成两个主要装配层级,能够直观检查开启轨迹、扇框搭接量以及闭合后的相对位置,避免在实际加工或现场安装时出现扇体碰框、锁点错位、密封条压缩不均等问题。
从使用场景看,这类窗结构广泛用于住宅卧室、办公房间、工业辅助用房以及设备间的采光通风部位。固定框通常嵌入墙体预留洞口,外侧承担与建筑饰面、防水收口的衔接,内侧为窗扇提供安装基准;活动扇在关闭状态下与固定框形成闭合围护,在开启状态下绕竖向铰链旋转,为室内提供自然通风和紧急情况下的通行或检修条件。由于窗扇带有玻璃,整体重心偏向板面外侧,铰链位置和框扇间隙需要在结构设计阶段反复核对,尤其是大尺寸玻璃配置时,扇体自重会对铰链、框体型材和连接螺钉产生持续力矩,若边界考虑不足,长期使用后容易出现下垂、启闭卡滞或锁闭不严密。

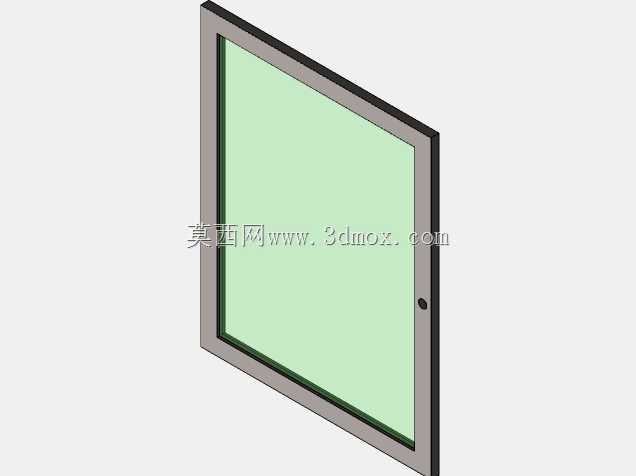

结构表达上,模型重点呈现了框体型材的矩形截面、窗扇边框的包边形式以及玻璃面板在扇框中的嵌装关系。固定框外侧轮廓方正,内圈形成与窗扇配合的止口;窗扇边框围绕玻璃四周布置,玻璃位于扇框内侧,通过边框夹持形成完整板块。铰链布置在侧边竖框位置,旋转轴靠近框扇结合处,使窗扇能够向外或向内摆出。工程建模时需要特别关注旋转轴与框体端面的距离:轴位过于靠内会导致开启时扇边与固定框干涉,过于靠外则会增大框扇之间的外露缝隙,影响密封和外观。
外形与安装边界方面,固定框的外轮廓对应墙洞尺寸,设计时不能只看窗扇成品大小,还要预留安装调节缝、发泡填充层以及内外收口空间。窗扇的宽度、高度和开启角度共同决定通风有效面积和操作空间,若窗外侧紧邻栏杆、管道、设备支架或墙面造型,必须在三维环境中模拟最大开启位置,确认玻璃边缘、执手区域和扇框外角不会与周边构件碰撞。模型中框体具有一定厚度,这一厚度对应型材断面、保温或密封构造以及玻璃镶嵌深度;在实际项目中,还需结合型材系列、玻璃厚度、五金槽口和密封条位置进一步细化。
功能特性上,平开窗相比推拉窗具有框扇压紧更直接、密封路径更连续、关闭后空气渗透更容易控制的特点。窗扇通过铰链承受竖向重力和启闭时的扭转载荷,锁闭点则负责将扇体向固定框方向拉紧,使密封条在周边形成均匀压缩。三维设计时应把框扇搭接面、铰链安装面、锁座配合面作为关键基准,保证这些面在装配后具有一致的间隙。若框体对角线偏差过大,或窗扇焊接、螺接后产生扭曲,即使单件模型尺寸正确,实际装配也会出现上角缝大、下角摩擦、锁点不能同步到位等现象。
建模思路可以按照建筑洞口约束反推构件:先确定固定框外包尺寸和安装基准面,再建立内圈止口与密封面;随后以铰链轴线为运动参考建立活动扇,校核扇框在关闭、半开、全开三种状态下的空间位置;最后补充玻璃、边框压条、铰链和锁点的装配关系。这样处理不仅能表达外观,更能把门窗设计中最容易出问题的运动干涉、安装余量和密封搭接提前暴露出来。对于结构设计人员来说,该类模型可用于型材断面确认、五金选型校核、加工图展开以及与建筑墙体节点的协同检查;对于施工和安装人员,则可通过开合状态理解框扇定位顺序、铰链承重方向和洞口收边关系,从而减少现场试错。
