可拆卸式合页铰链精密装配结构

　　这套铰链总成属于典型的可拆卸式合页结构，在通讯设备机柜、工业机箱、防护门板以及各类需要频繁开合的钣金壳体上应用十分普遍。做结构设计的人都清楚，门板与机架之间的转动连接看似简单，实则直接决定了设备后期的装配效率、维护便利性以及长期使用的可靠性。该结构采用两片独立页板加中间销轴的经典布局，两片页板分别通过螺钉固定在门框与门扇上，销轴沿轴向穿入后形成回转副，门扇即可绕轴完成开启与闭合动作。

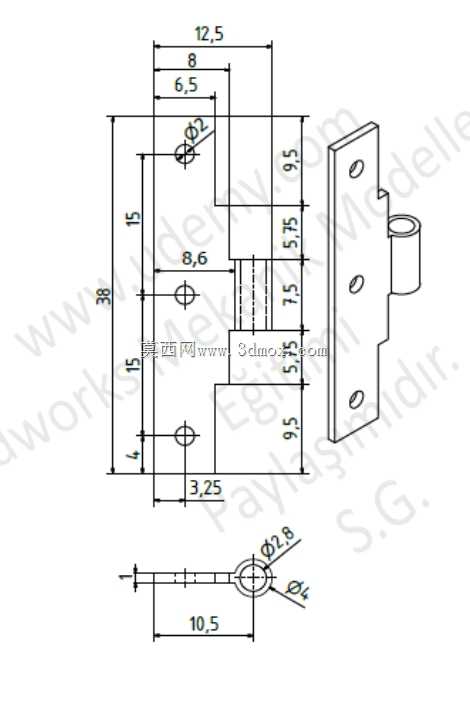

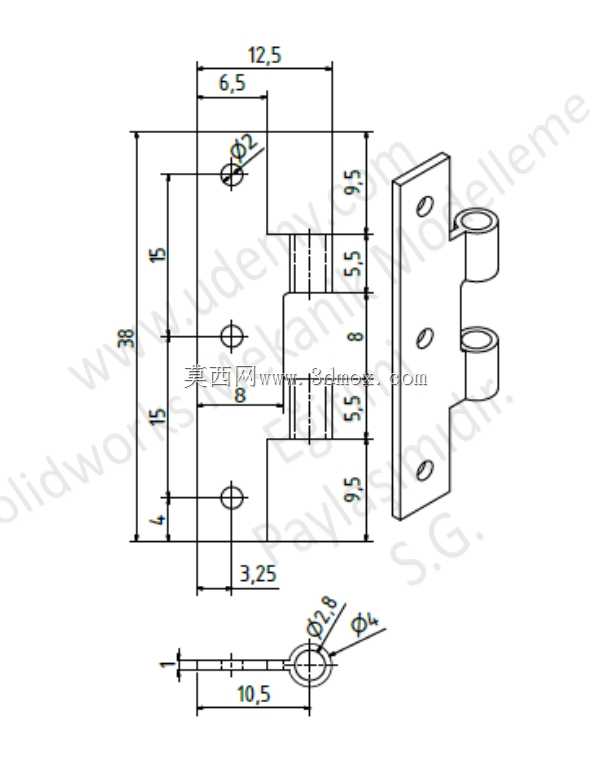

　　从实际装配边界来看，两片页板均为长条形钣金折弯或机加工件，页板上沿长度方向均匀布置了沉头安装孔，孔位间距经过匹配，能够适配标准机柜门板的安装螺孔阵列。页板厚度方向留出了足够的搭接余量，闭合状态下两片页板的圆柱筒段同轴对接，销轴装入后筒段之间保留微小轴向间隙，既保证转动灵活，又避免门板在自重作用下产生明显窜动。这种脱卸式设计的最大好处在于，现场总装时可以先把两片页板分别固定到门框和门扇上，再将门扇整体从上往下挂装到销轴上，无需在狭小空间内反复对位穿钉，大幅降低了机柜整机组装的操作难度。

　　设计思路上，该铰链重点处理了几个工程细节。其一，页板与门板贴合的平面做了平整处理，安装孔采用沉孔结构，紧固螺钉头部沉入后不突出页板表面，避免门板开合过程中与门框发生干涉刮擦。其二，中间回转部位采用多段圆柱筒交替咬合的形式，两片页板的筒段沿轴向交错排列，销轴贯穿全部筒段，这种布局让载荷沿轴向分散到多个接触段，门扇悬挂时的弯矩不会集中在单一配合面上，长期承重后不易出现页板变形或销轴弯曲。其三，销轴与筒段之间选取了合理的配合间隙，既保证无卡滞转动，又控制了径向晃动量，门扇关闭后定位准确，不会因间隙过大产生错位。

　　在功能特性方面，该铰链承担门扇的全部悬挂载荷与开合回转功能，转动过程中页板始终保持刚性连接状态，把门扇的重量可靠传递到机架侧。针对通讯工具类设备经常需要开门检修、插拔模块的使用场景，铰链的回转角度能够满足门板大角度开启需求，开门后内部元器件完全暴露，方便运维人员操作。同时页板外侧轮廓做了圆角过渡，没有尖锐棱角，装配和检修时不易划伤线缆或操作人员。

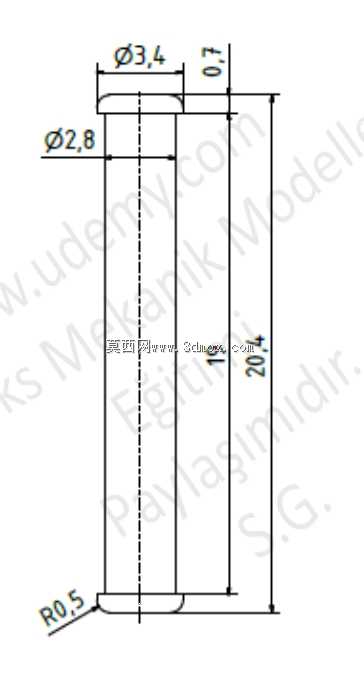

　　从三维建模的角度还原这套结构时，需要重点保证两片页板筒段的同轴度，装配状态下各筒段端面之间预留均匀的轴向间隙，销轴长度要覆盖全部筒段并在两端留出限位余量，防止销轴沿轴向滑脱。页板上的安装孔位置要与门板、门框的安装基准严格对应，沉孔深度需匹配所选沉头螺钉的头部尺寸，确保锁紧后表面齐平。整体结构没有复杂的曲面特征，全部由板件、圆柱筒和销轴组成，建模时通过拉伸、切除和同轴配合即可完成装配，非常适合用来练习钣金件与回转副的装配约束关系，也能帮助设计者理解可拆卸合页在实际机柜产品中的公差分配与安装逻辑。
