气动遥测终端集成壳体结构

　　这套结构面向工业现场气路监测与远端数据采集场景，主体采用长条形集成式壳体布局，将气动通路、信号采集模块与对外安装接口整合在同一刚性基体上，常见于车间压缩空气管网节点、自动化产线气动执行端、流体压力遥测点位，可在不额外搭建分散安装支架的前提下，完成气路通断衔接、工况参数拾取与信号远传的功能集成。

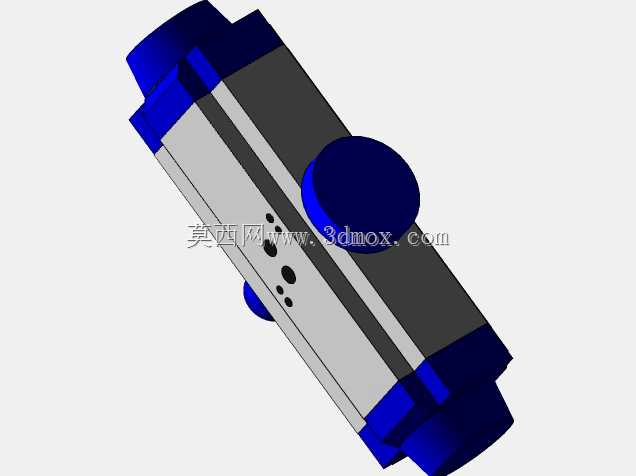

　　从现场安装边界来看，壳体沿轴向预留两端同轴气路对接端口，端口采用加粗凸缘结构，可适配快插接头、法兰压盘或螺纹转接头，对接时沿管线轴向推入即可完成对位，不需要在壳体侧面额外布置复杂走管空间；壳体侧向伸出的圆形凸台为传感元件安装位，凸台端面预留平整贴合面，可嵌入压力感应芯体或状态指示组件，凸台根部做加厚过渡，避免现场接管受力时在接合位置产生应力集中。壳体整体长宽高比例紧凑，轴向长度覆盖常规气动阀岛相邻安装位的间距，侧向凸台伸出高度控制在管线排布的安全间隙内，既不会和相邻并行气路发生干涉，也能给传感线缆留出自然弯曲的走线弧度。

　　设计思路上优先考虑工业现场的装拆效率：壳体主体采用分段扣合式结构，灰色中段为内部腔室承载区，可容纳气路导流腔、信号处理电路板与接线端子，上下深色盖板通过侧边定位槽与主体扣合，检修时无需拆解两端主气路管线，即可开盖完成内部元件更换；两端蓝色端盖为快装定位结构，端盖外侧做防滑棱边，手动对位后可通过卡箍或侧顶丝锁紧，端盖与主体之间预留密封槽位，可嵌入O型密封圈实现气腔密封，耐受常规车间压缩空气的工作压力范围。

　　功能特性层面，壳体侧面排布的多组小孔为信号指示灯开孔与调试接口位，孔径按标准微型指示灯尺寸设计，开孔位置集中在壳体朝向操作通道的一侧，现场巡检人员站在走道侧即可直接读取设备运行状态，不需要俯身或绕到管线背面；壳体底部的小型凸位为辅助安装支点，可配合卡扣固定在DIN导轨上，也可通过穿装螺栓将整体锁定在设备墙板或阀岛安装板上，安装姿态支持水平轴向布置或垂直立管挂载，两种姿态下内部气路流向均不受影响，传感元件的测量方向也不会因安装姿态出现偏移。

　　在结构细节处理上，所有外部棱边均做倒角过渡，没有尖锐毛刺结构，避免现场布线时刮伤信号线缆外皮；两端气路接口的同轴度在建模阶段做了同步约束，保证接入管线后不会出现别劲应力，长期运行下管路接头不会因侧向力矩出现松动漏气；侧向传感凸台的中心轴线与主气路轴线垂直，感应端面可直接正对气腔取压点，不需要额外加装引压软管，减少了潜在的泄漏点。

　　针对不同现场的适配需求，壳体两端接口的连接尺寸预留了改型余量，可根据现场管线口径更换不同规格的端盖转接头，主体中段的内部腔室尺寸也可根据电路板尺寸调整盖板高度，不需要改动整体安装孔位；外壳材质选型对应工程塑料或压铸铝合金工艺，蓝色端盖部分采用耐冲击材质，在车间磕碰场景下可吸收部分冲击，保护内部密封面与传感元件。整体结构没有冗余外露零件，所有功能元件均收纳在壳体轮廓范围内，外部管线连接后整体外轮廓规整，方便在密集的气动控制柜、管网桥架之间排布安装，也适配多台设备并排密集安装的工况，相邻设备之间只需预留少量操作间隙即可完成接线与调试作业。
