PIM旋转站圆盘式回转工装结构

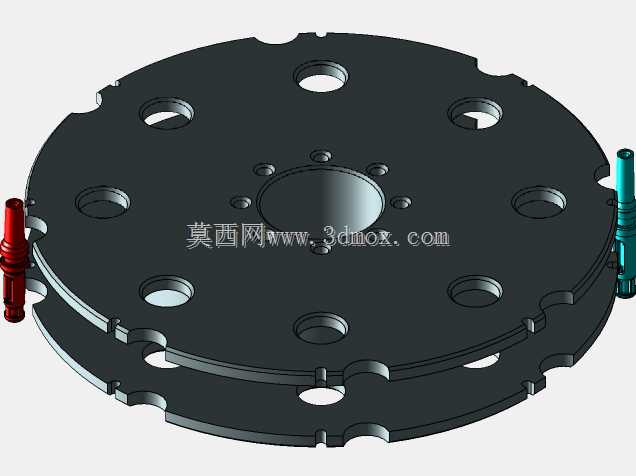

　　该结构围绕通讯类产品装配过程中的回转作业需求展开，主体采用圆盘式承载布局，盘面沿周向均匀布置多组安装孔位与定位接口，可在同一旋转半径内完成工件的上料、定位、装配、检测及转序动作，减少人工在不同工位间反复搬运工件的环节。圆盘外缘设置连续的安装凸台与连接孔，既用于固定外围治具、检测元件或限位块，也为后续增加工位附件预留扩展空间；盘体中心区域布置主支承与轴系连接结构，使旋转过程中的载荷能够沿中心轴线传递，避免单侧偏载造成盘面倾斜。

　　从实际使用场景看，这类旋转站常嵌入通讯工具类产品的半自动或自动化装配线中，配合周边压装、点胶、螺丝锁付、视觉检测等模块使用。盘面每转至一个固定角度，对应工位即可执行一项操作，操作者或执行机构在固定位置完成上下料，节拍稳定，动作路径短。对于尺寸较小、装配步骤较多的通讯零部件，圆盘多工位布置能够把串行工序压缩到同一台设备上完成，设备占地相比直线输送线更紧凑，也便于设置安全防护与防尘外罩。

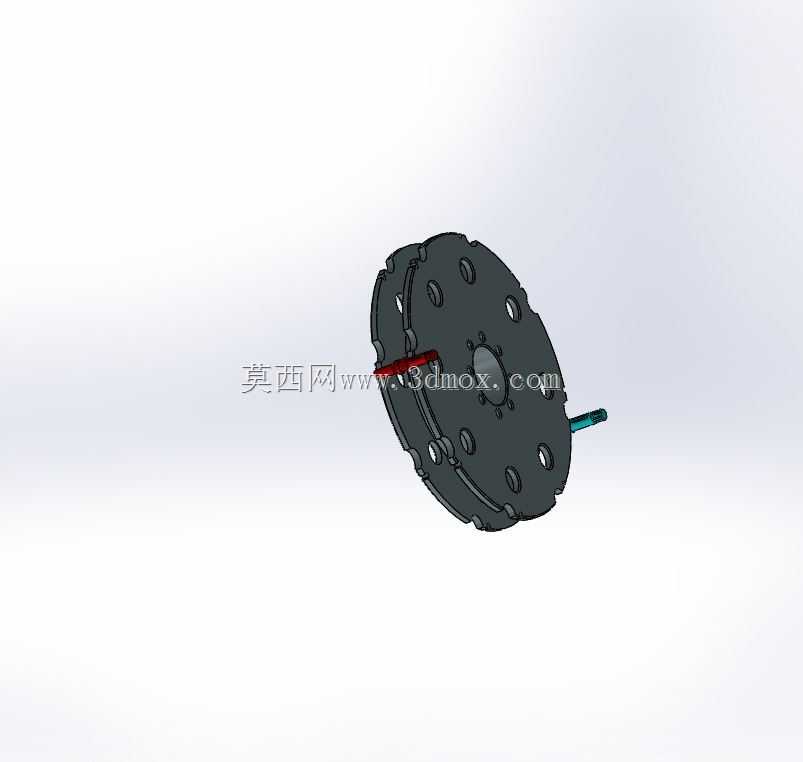

　　结构设计上，盘体并非简单平板，而是通过外缘加厚、局部凸台和筋位过渡来提高抗弯刚度。盘面孔位按工位数量和装配角度进行阵列，孔距与孔径需要兼顾治具销钉定位、螺钉固定以及传感器避让。侧向伸出的轴件与盘面中心形成明确的装配关系，轴端可连接驱动单元、分度器或同步带轮；若采用分度驱动，盘体每次转过固定角度后由锁紧机构保持位置，保证各工位重复定位精度。红色标识件可用于表示定位销、止动件或气路、电路接入位置，在三维校核时能够直观检查其与盘体、外围机架之间的干涉关系。

　　安装边界方面，圆盘直径决定了工位数量和治具布置范围，盘厚与外缘高度影响整体刚性及周边防护罩的开口尺寸。中心轴的伸出长度、轴径和键槽/扁位结构需要与驱动侧输出件匹配；盘面下方应预留凸轮分割器、电机、减速机或气管走线空间，不能只按可见盘体外形进行布局。周向孔位到盘边的距离要保证夹具安装后不超出安全回转范围，工件随盘转动时的最大外轮廓也应纳入包络检查，防止与压头、传感器支架或机架立柱发生擦碰。

　　建模时应重点还原盘体正反面的孔系、凸台、沉孔、轴系连接关系以及侧向附件的装配位置，而不是仅建立外观圆盘。孔位阵列数量、角度等分、中心同轴度和盘面平面度，是后续工程图转化与零件加工的关键。盘体材料可根据载荷与轻量化要求选择铝合金或钢材：铝合金有利于降低转动惯量、提高启停响应；钢材则适合承载较大压装力或频繁冲击的工况。盘面若需安装精密治具，表面应提出平面度和阳极氧化、发黑等表面处理要求，以提高耐磨性和尺寸稳定性。

　　在机构调试阶段，需要确认旋转方向、分度角度、缓冲位置和各工位停止精度。盘面上的治具高度不一致时，应核算偏心质量，必要时进行配重或降低启停加速度，避免惯性力引起振动。线缆与气路若从固定机架接入旋转盘，应预留旋转接头或拖链空间，不能让软管在盘体回转时被拉伸缠绕。该三维结构可用于通讯产品装配工位布局验证、回转盘尺寸校核、治具接口设计以及自动化线方案沟通，帮助设计人员在加工前发现孔位干涉、轴系匹配和维护空间不足等问题。
