管道式遥测温度传感变送装置结构

　　该结构面向工业管路内流体温度的连续在线监测场景，常见于换热站供回水回路、小型工艺流体管线、液压站油温检测段以及暖通空调水系统中，属于直接串接在管路里的插入式测温变送组件。整体采用直通圆筒腔体作为主体，介质从筒腔内部轴向流过，测温元件从筒体侧部伸入流道，能够直接接触流经腔体的液体或气体，避免管壁贴片式测温存在的热滞后与壁温偏差，获取的温度数据更接近介质真实温度。

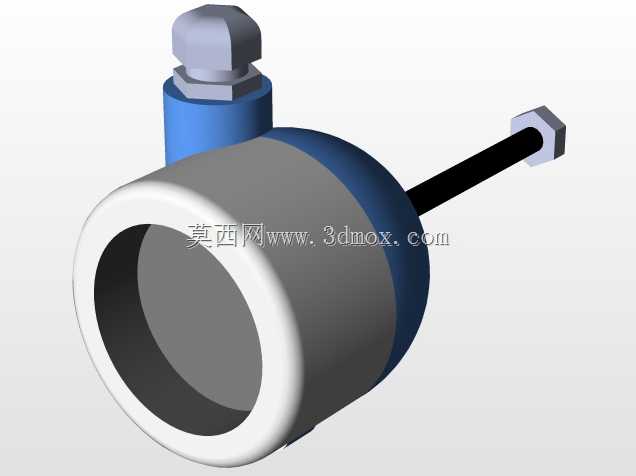

　　从现场布置角度看，这类串接式测温组件不需要在原有管道上额外开孔焊接，安装时只需将圆筒两端对接至同管径管路，对施工人员的现场加工能力要求较低，也减少了开孔后焊缝渗漏、衬层破坏等隐患。圆筒两端预留对接边界，端部白色环带可理解为法兰压紧面、螺纹连接段或快装卡盘接口的结构表达，实际选型时可根据管路压力等级和介质属性更换为外螺纹、承插焊或卡箍连接形式。筒体主段采用大直径中空结构，流道通畅，压损相对较小；侧部蓝色圆柱座为测温探头的安装基座，基座顶部设置六角锁紧螺母，用于压紧探头护套、固定插入深度并形成密封。

　　黑色细长杆件为信号引出或探杆延伸部分，末端带六角接线结构，便于与现场信号线、变送器接线盒或二次仪表对接。该部分在建模时保留了明确的扳手夹持位，装配和检修时可使用标准开口扳手紧固，不需要特制工具。探杆从侧座斜向或径向进入主筒腔，端部处于流道中心附近；这一插入位置经过考虑，若探头过浅，仅能测得靠近管壁的介质，受环境温度影响明显；若插入过长，则会增加阻流面积，并在高速流体中产生较大振动载荷。模型中探杆长度与筒体内径比例适中，兼顾测温代表性和结构强度。

　　设计思路上，主体圆筒承担管路连通与承压边界功能，侧座承担探头定位、密封和拆装功能，顶部螺母承担锁紧与防松功能，外接杆承担信号传输路径，各部分职责清晰。筒体外壁采用不同颜色区分主体、连接端和安装座，有利于在三维评审中快速识别装配关系，也便于后续出工程图时划分零件明细。实际产品中，与介质接触的部分可根据工况选用不锈钢、黄铜或耐腐蚀合金；低温低压水循环场景可采用铜质壳体提高导热性和经济性，腐蚀性介质则应改用不锈钢并配置相应密封件。

　　安装边界方面，圆筒轴线应与管道轴线保持同轴，两端接口需预留扳手空间和管道补偿余量；侧部探头座上方应留出拆装螺母的垂直空间，避免被桥架、阀门手轮或保温层完全封死。黑色接线杆伸出方向应远离高温表面和运动部件，弯曲半径不能超过线缆允许值，接线端应保留检修余量。若用于保温管路，主体圆筒可包覆保温层，但探头接线接头和锁紧螺母处宜做成可拆卸保温套，方便后期校准和更换。

　　在功能特性上，该装置把温度检测、过程连接和信号引出集成在一个紧凑组件内，适合空间受限的设备配套。流体直接流经筒腔，探头响应速度较快；侧装结构使检修时不必拆卸整段主管道，只需松开顶部锁紧件即可检查探杆。对于需要远程采集温度的系统，该组件可与遥测模块或控制箱配合，将介质温度转换为标准信号上传，用于流量热量计算、泵阀联锁、温度报警和运行状态判断。

　　三维结构处理时，需重点控制筒体内径与管路通径一致，避免台阶造成涡流和杂质堆积；侧座与筒体相交处应建立合理圆角或焊接过渡，降低应力集中；探头护套与锁紧螺母之间要设置密封面，模型中应体现垫片或锥面压紧关系。接线杆末端六角件的对边尺寸需按标准紧固件建模，保证现场工具可达。整体外形虽不复杂，但涉及承压壳体、插入式传感器和管路接口三个关键设计点，对于从事工业测温元件、暖通管路附件和小型过程设备设计的人员，具有较好的结构参考价值。
