伊斯兰穹顶尖塔装饰宝顶三维造型

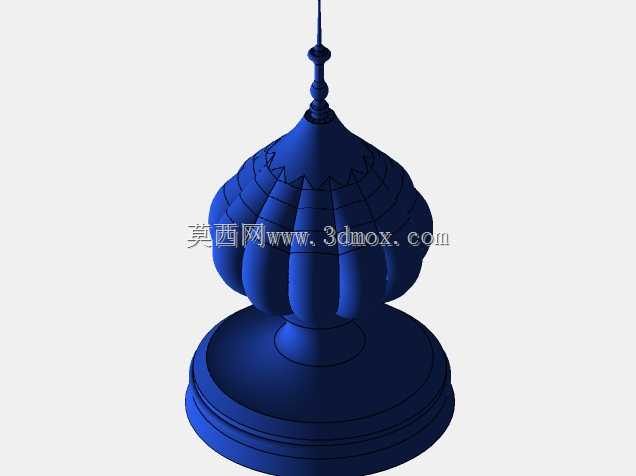

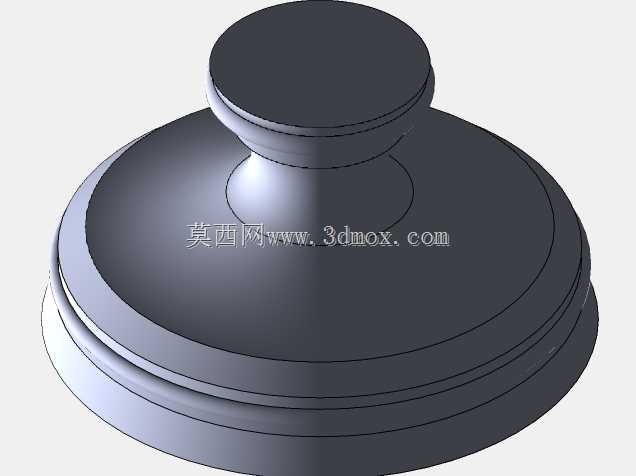

　　在做清真寺屋面装饰、景观亭顶收口以及欧式穹顶构件选型的时候，很多结构设计师最先碰到的难点，不是主体承重，而是顶部收头件的造型衔接。常规预制件要么是简单的圆锥尖顶，和下方鼓座曲面衔接生硬；要么是纯雕塑摆件，底部没有可贴合屋面的安装法兰，后期固定全靠现场打胶补焊，防水和抗风都留隐患。这套宝顶造型就是针对这类穹顶收口场景搭建的，整体从下到上分为圆形底座、瓜棱形鼓腹、收颈段和顶部金属尖杆四个部分，底座采用双层圆盘台阶结构，下层圆盘直径最大，直接落在穹顶顶端的预埋钢板上，上层圆盘向内收进一圈，既可以遮挡屋面防水层的收边切口，也能作为装饰线脚区分底座和主体造型。瓜棱段是整个构件视觉占比最大的部分，曲面没有采用光滑球面，

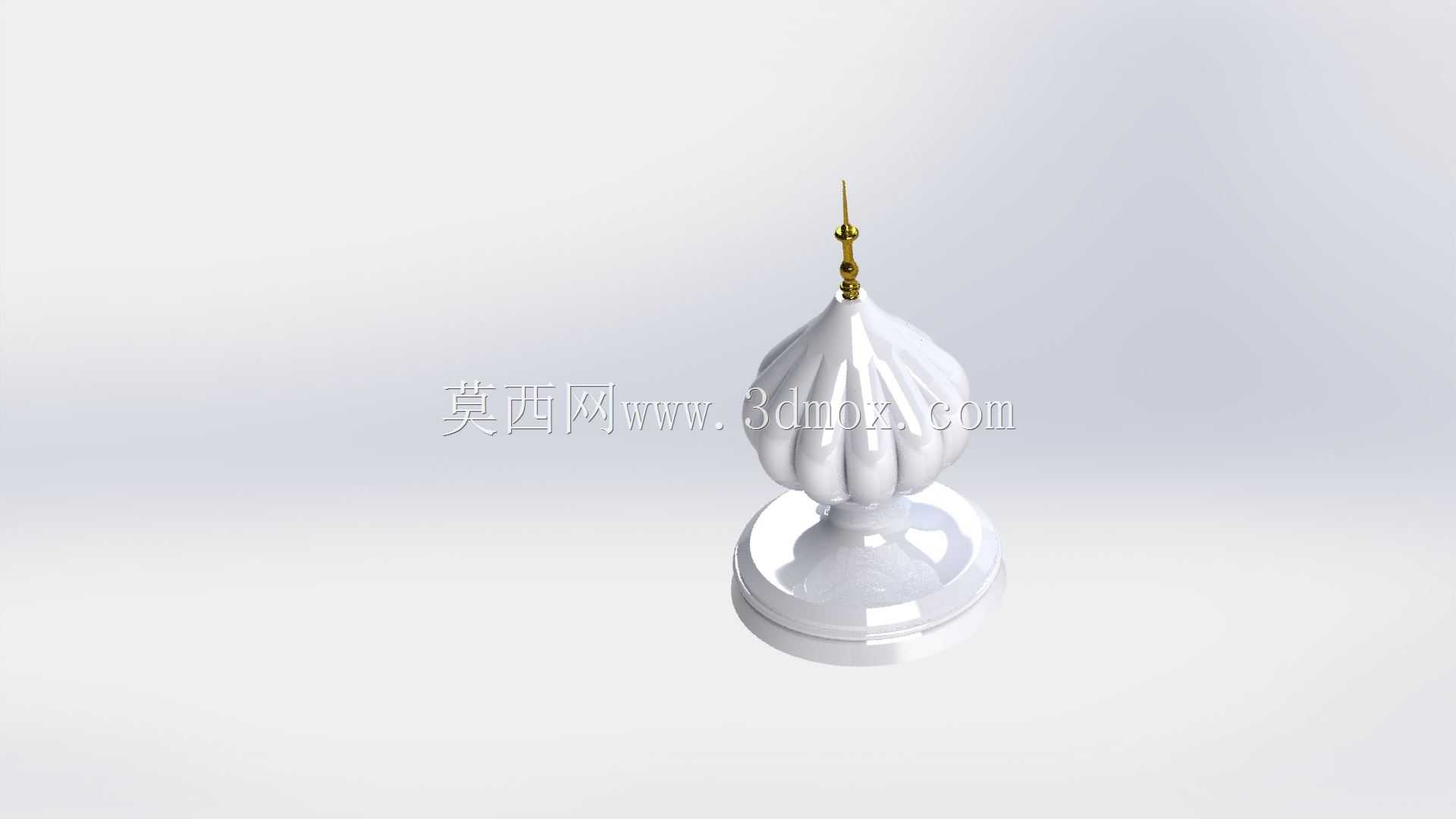

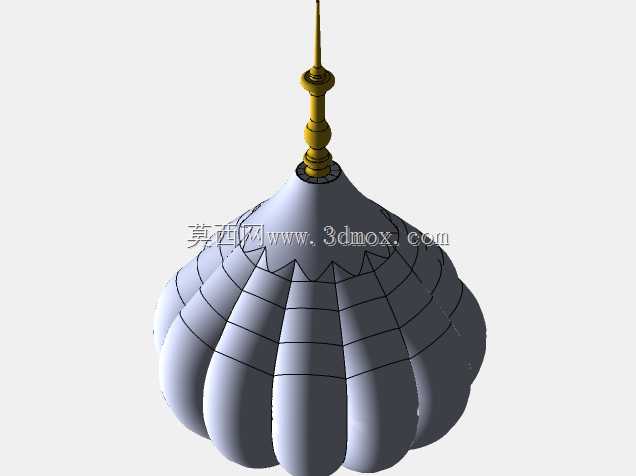

　　而是沿圆周均匀分布内凹的棱槽，把外轮廓分割成连续的瓣状凸起，类似传统古建筑里的宝顶莲瓣造型，光线打在表面的时候，棱线会形成连续的明暗交界，远看轮廓层次感比光面球体强很多。建模的时候瓜棱部分用旋转曲面先做出基础的回转体轮廓，再沿圆周阵列切除棱槽曲面，所有瓣状曲面的曲率完全一致，后续如果要开模做玻璃钢或者铸铝件，分型面可以直接沿相邻棱槽的中线设置，不会出现倒扣，脱模斜度自然预留。鼓腹向上逐步收窄到细颈位置，颈段做了几圈凸起的环箍造型，一方面模拟传统宝顶的金属箍结构，另一方面也给上方尖杆的安装提供定位台阶。最顶端的尖杆不是和下部白色主体做成一体，而是单独的金属质感构件，底部有加粗的装饰座，中间串了几个球形节点，最上端收为细尖，

　　实际工程里这一段可以单独用不锈钢车削加工，和下部非金属装饰件通过预埋螺栓连接，既避免细长杆整体成型容易变形的问题，也能让金属尖部长期暴露在户外不容易老化变色。安装边界上，底座圆盘的下端面是完全平整的贴合面，不需要现场修磨就能和穹顶顶部的预埋板贴合，底座中心预留贯穿的螺栓孔位，安装时从宝顶内部向下穿螺栓固定，所有紧固件都隐藏在构件内腔，外部看不到螺丝孔，外观完整性好。尺寸适配层面，瓜棱段的最大外径小于底座圆盘直径，构件重心完全落在底座支撑面范围内，即使在高空受风荷载作用，也不会出现偏心倾覆的问题；整体高度和底座直径的比例经过调整，从下方地面仰视的时候，尖顶的视觉高度和穹顶弧度匹配，不会出现宝顶过小显得局促、或者过高显得突兀的情况。

　　这类构件除了宗教建筑屋面使用，也可以用在景观凉亭、欧式庄园大门立柱、室内伊斯兰风格吊顶的中心装饰位置，如果是室内场景，底座可以直接做成法兰盘用膨胀螺丝固定在吊顶龙骨上，不需要额外做防水构造；如果是户外高空使用，下部主体可以采用玻璃钢翻模或者铸铝浇筑，表面做白色氟碳漆，顶部尖杆用304不锈钢抛光，重量控制在单人可以吊装的范围内，不需要动用大型起重设备，屋面附加荷载也远低于传统砖砌宝顶。建模过程中所有曲面都做了连续性检查，棱槽和瓣面之间没有尖锐折边，后续做表面喷涂的时候不会出现应力集中开裂的问题，底座的台阶转角处都预留了圆角，避免浇筑或者模压的时候转角位置出现缺料。
