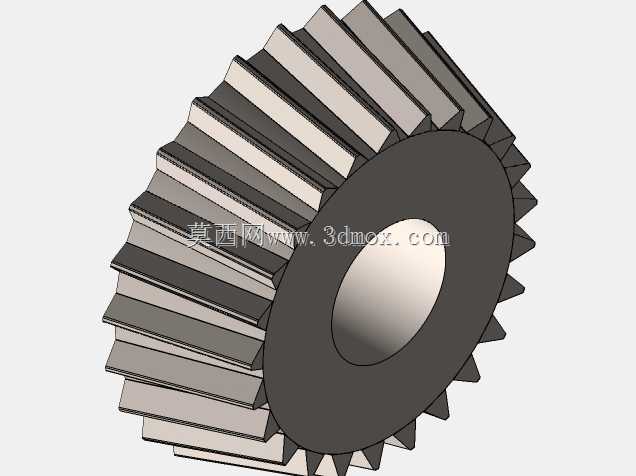

车辆独立悬架连杆导向机构总成

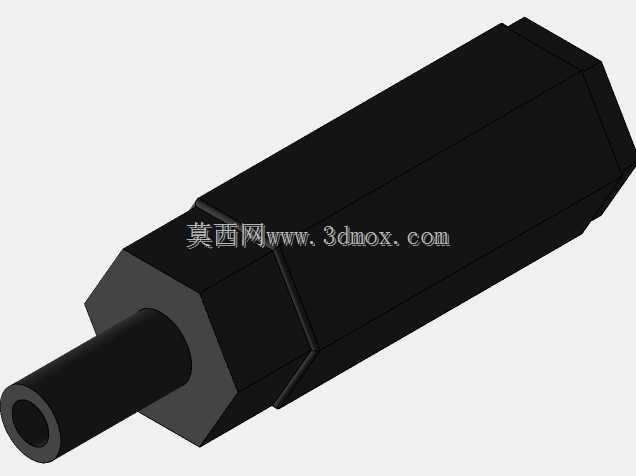

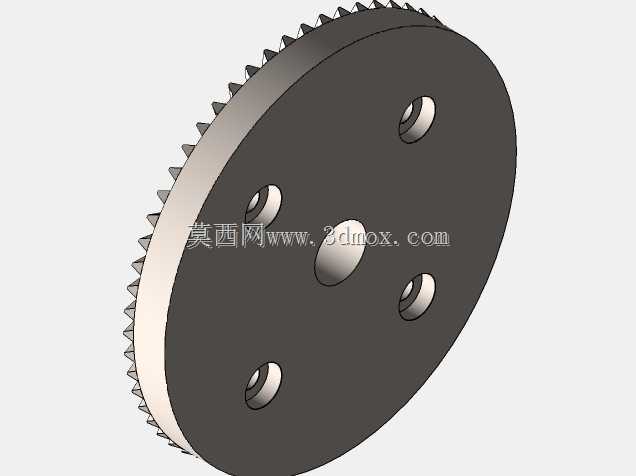

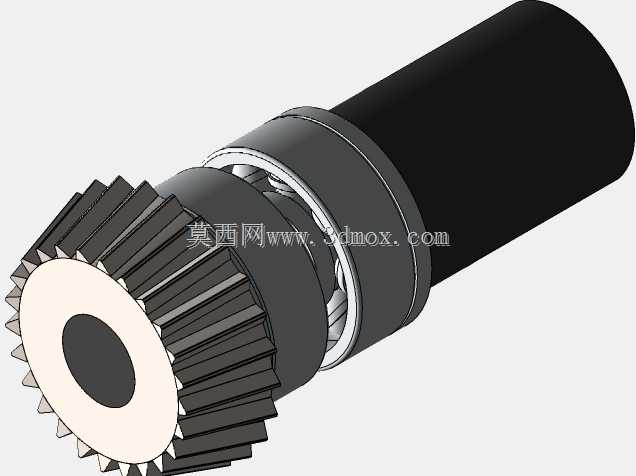

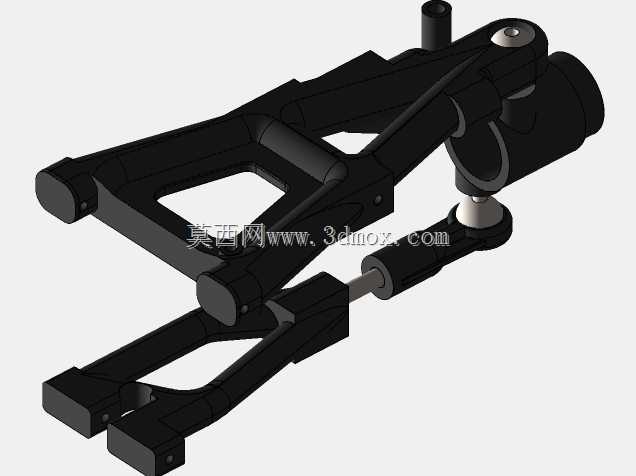

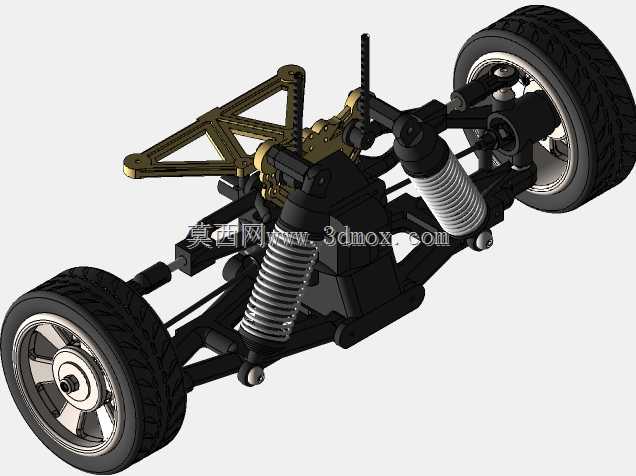

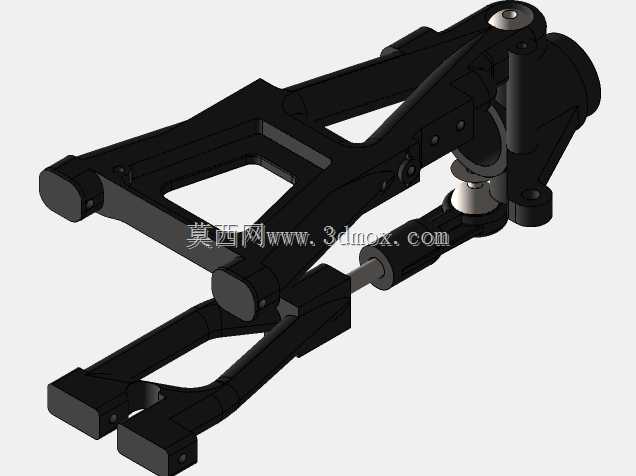

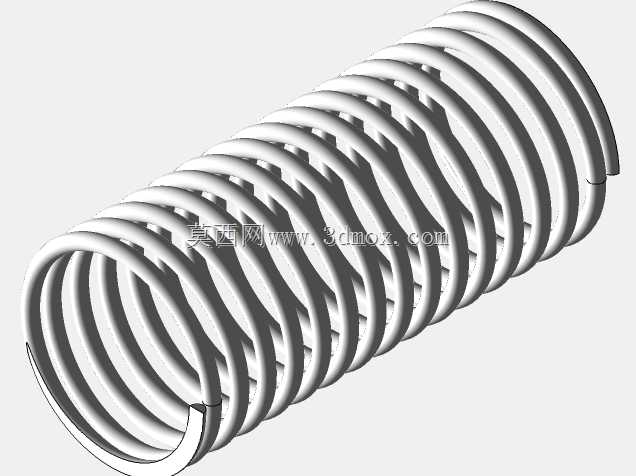

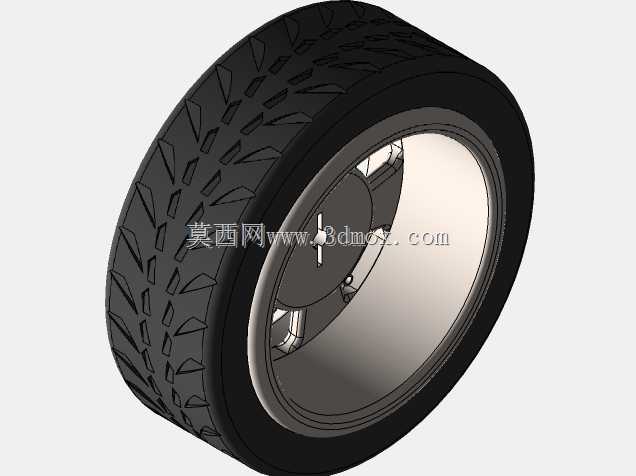

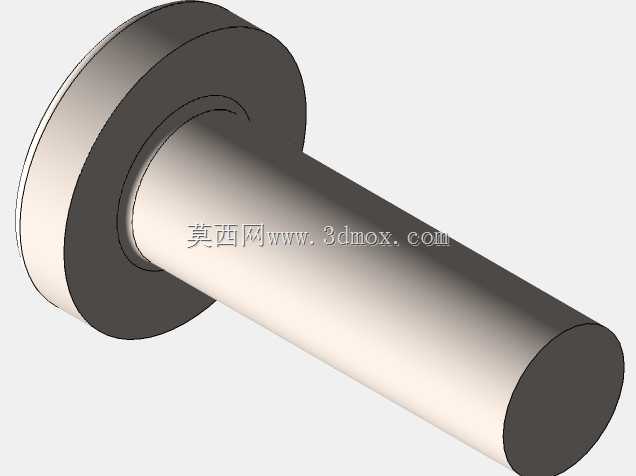

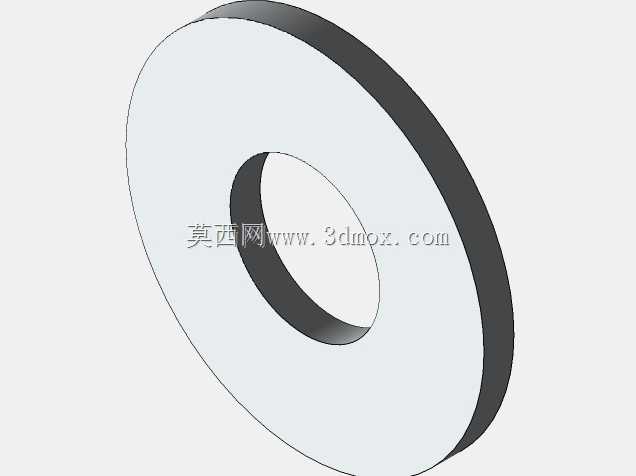

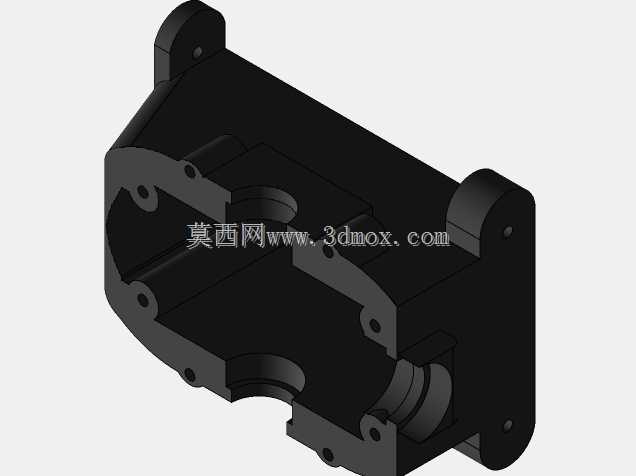

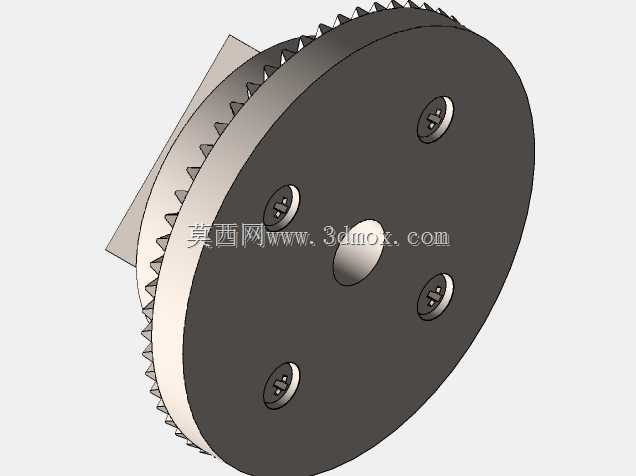

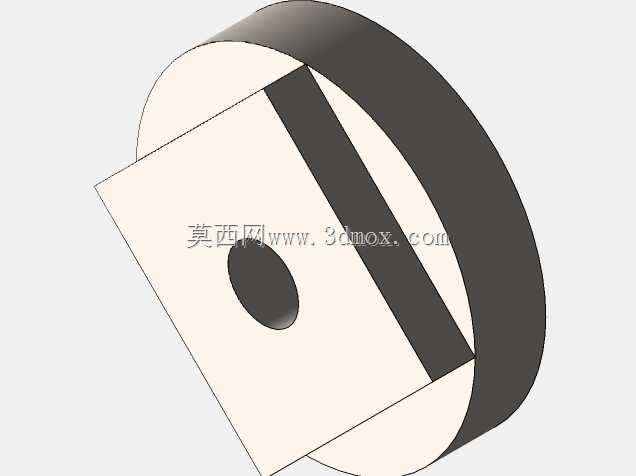

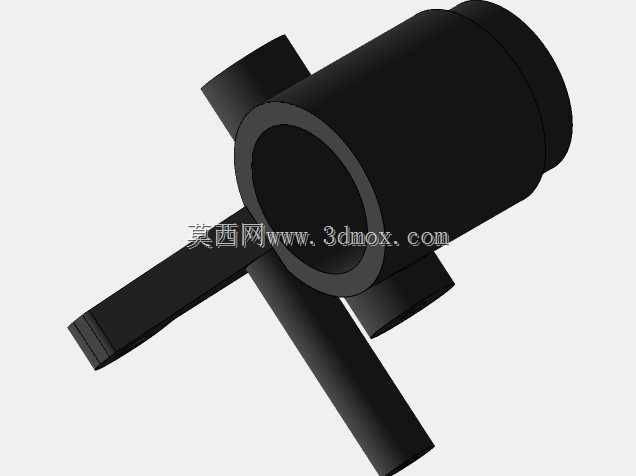

　　这套三维结构呈现的是车辆底盘中用于车轮与车身连接的独立悬架导向总成，主体由上下控制臂、转向节、减振筒、螺旋弹簧安装位、衬套铰点以及端部球头连接结构组成。它的核心任务不是单纯支撑车身，而是在车轮受到路面冲击、制动力、侧向力和驱动力时，把各类载荷按预定路径传递到车架，同时约束车轮在跳动过程中的姿态变化，使轮胎接地点尽可能保持稳定。

　　从实际装车场景看，这类机构常见于乘用车、轻型试验车以及小型移动平台的前桥或后桥区域。车辆在直线行驶时，悬架需要吸收路面不平造成的垂向振动；转弯时，控制臂和转向节共同抵抗侧倾带来的横向载荷；制动时，铰接点还要承受明显的纵向力。若导向杆件几何关系不合理，轮胎会在压缩和伸张过程中出现过度前束、外倾变化，进而导致跑偏、轮胎偏磨、转向回正能力变差等问题。因此，模型中各铰点的空间位置并不是随意布置，而是围绕轮心、车身硬点和减振器行程反复协调后的结果。

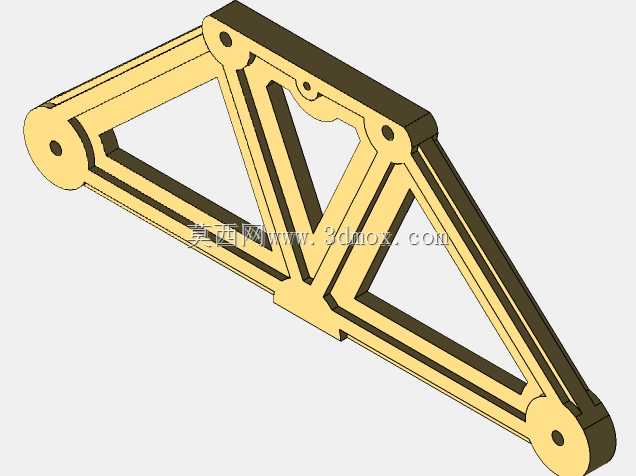

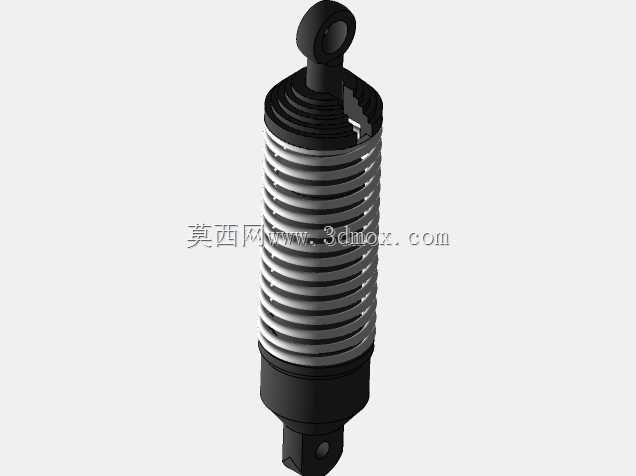

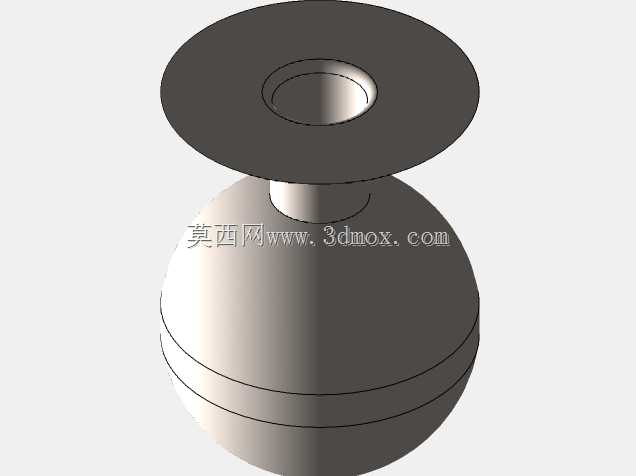

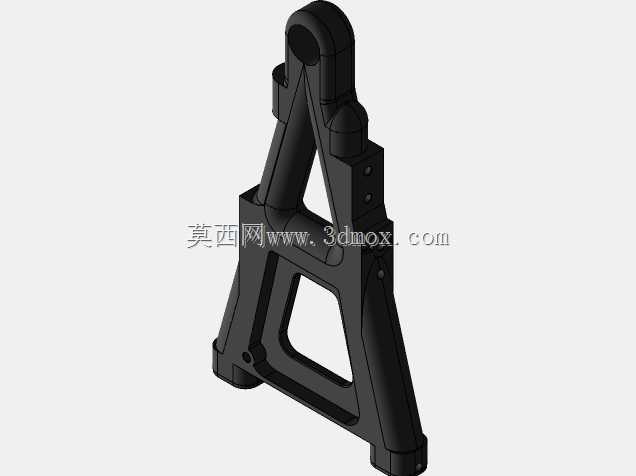

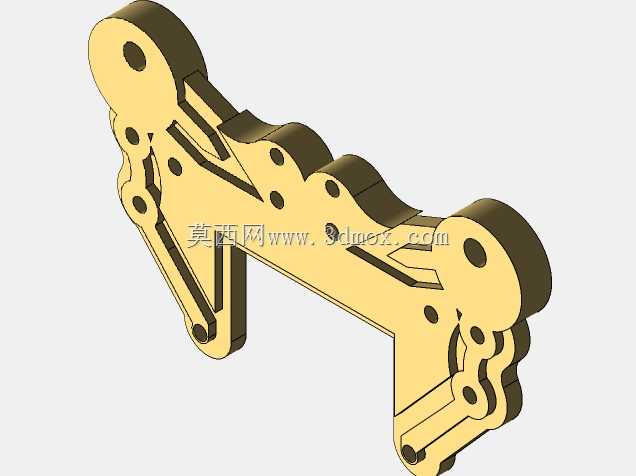

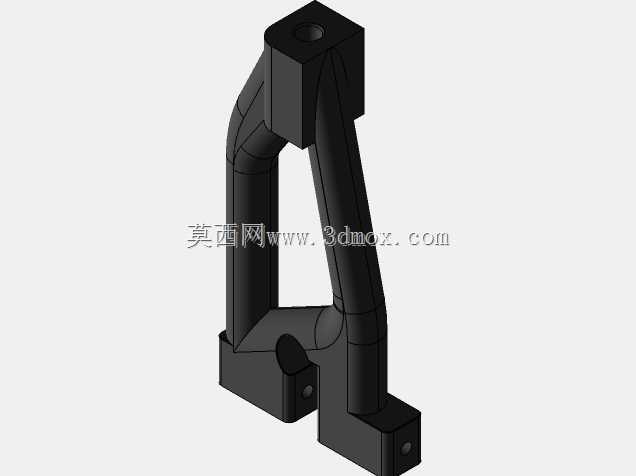

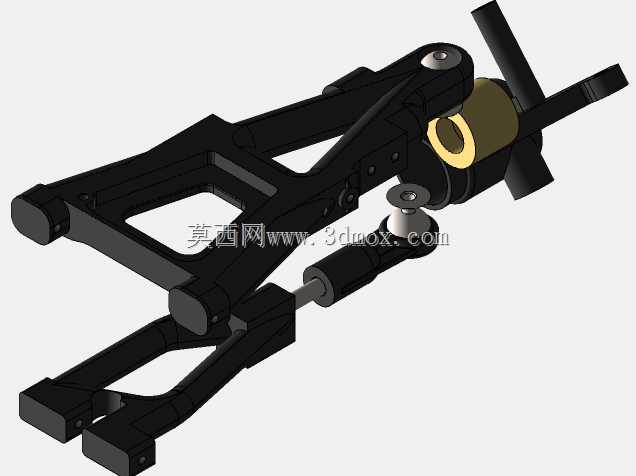

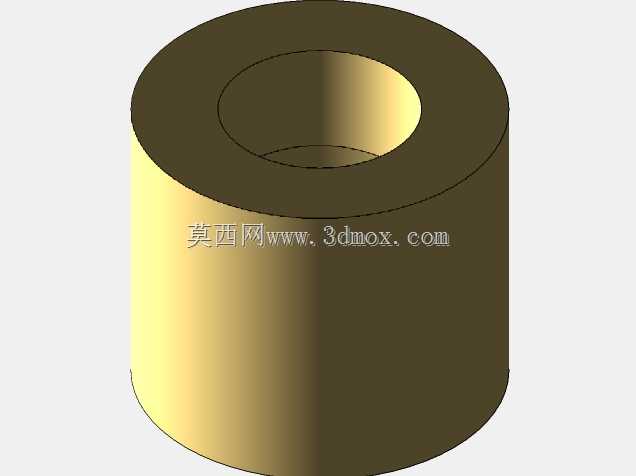

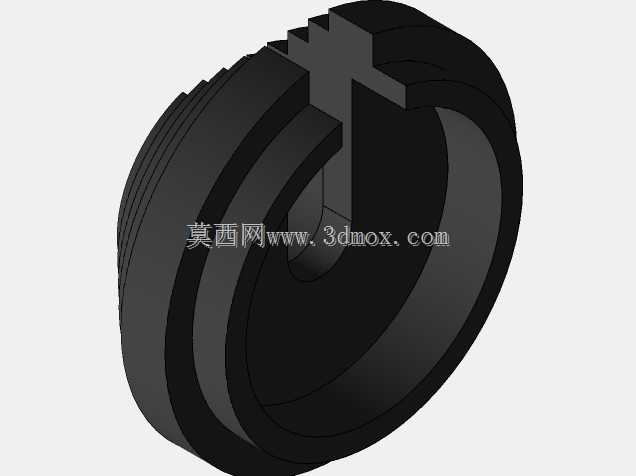

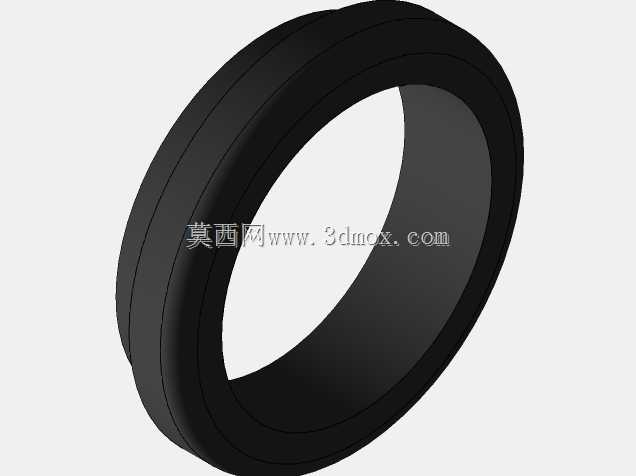

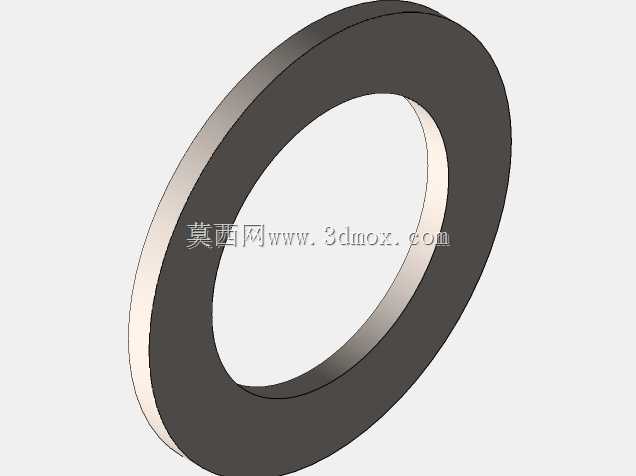

　　结构上，长臂件采用镂空框架形式，在保证抗弯、抗扭截面高度的同时减少材料堆积。臂体中段的大开口可以降低非簧载质量，端部则保留较厚的安装座，用于压装橡胶衬套或连接球铰。衬套位置承担旋转与小幅摆动，能够衰减路面高频振动，也能补偿装配误差；靠近轮侧的铰接结构则更强调定位刚度，避免车轮在侧向力作用下产生过大位移。减振筒沿斜向布置，上端与车身或塔座连接，下端靠近轮架，这样的角度安排有助于在有限轮舱空间内获得有效行程，并把阻尼力方向与车轮跳动轨迹相匹配。

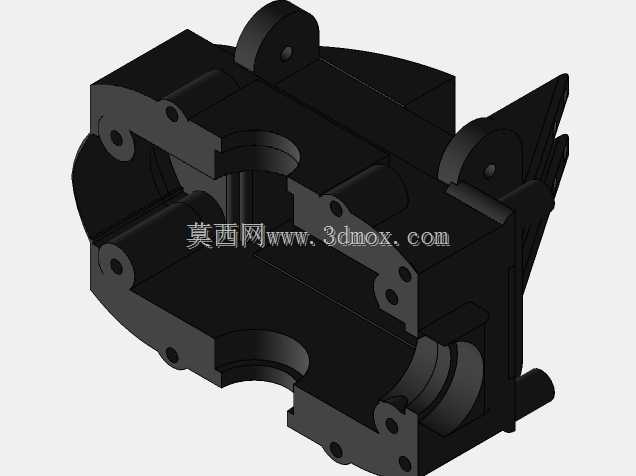

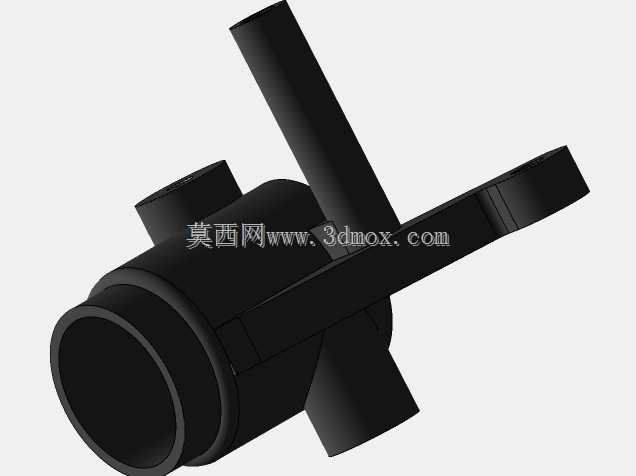

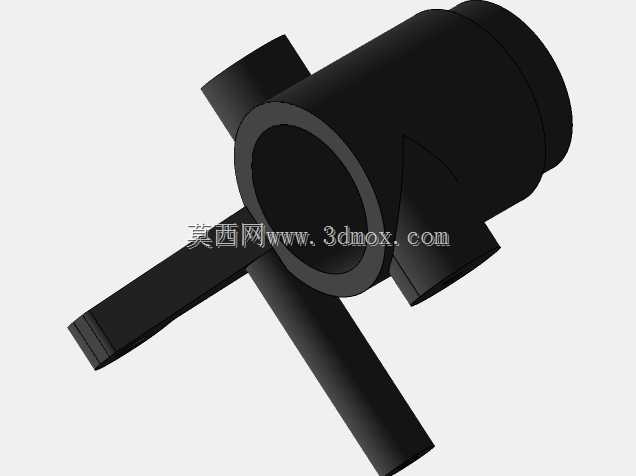

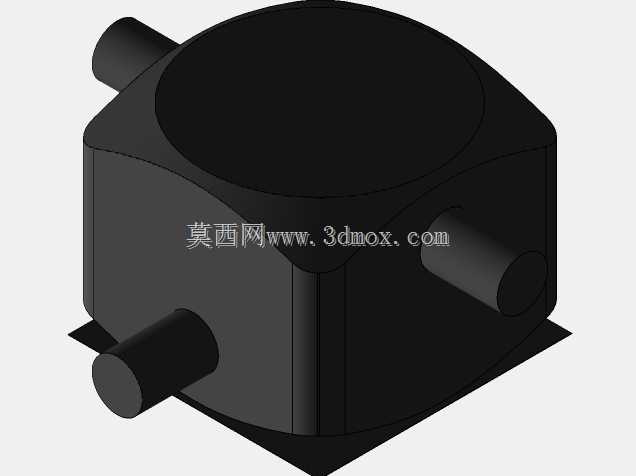

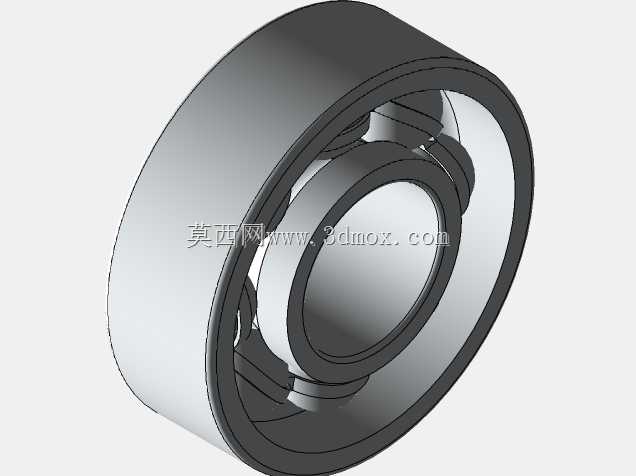

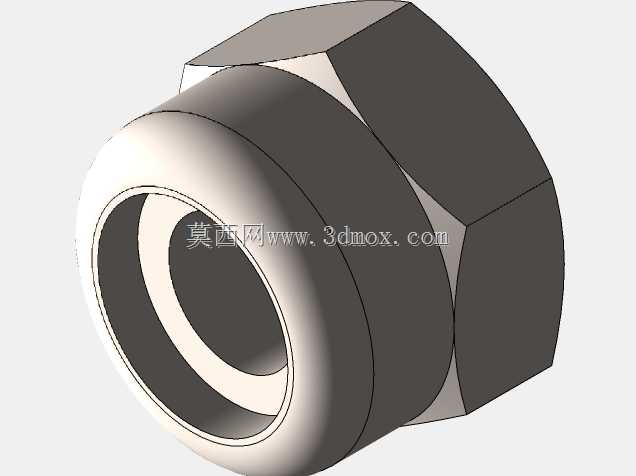

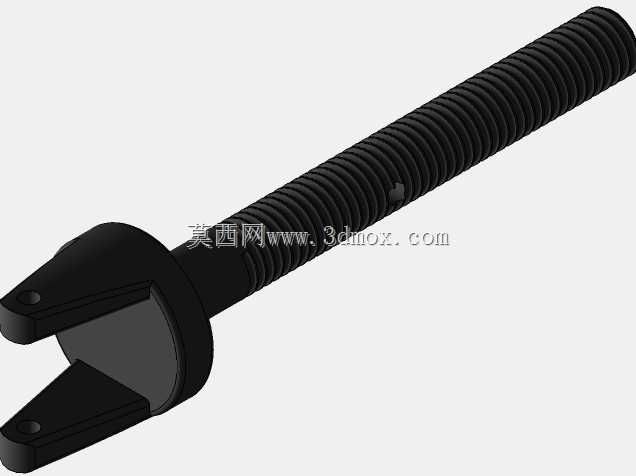

　　建模时需要重点关注运动包络和安装边界。控制臂随车轮上下跳动会绕内侧铰点摆动，臂体、减振器、弹簧、转向拉杆以及制动部件之间都要保留动态间隙，不能只按静止位置判断干涉。轮心附近的转向节集成了多个安装接口，其孔位同轴度、端面垂直度和球头中心位置直接影响后续制动盘、轮毂轴承和转向部件的装配。减振器上端支承座应考虑隔振垫厚度和锁紧空间，下端叉形或销轴连接区则要满足拆装方向，避免维修时需要拆卸过多周边零件。

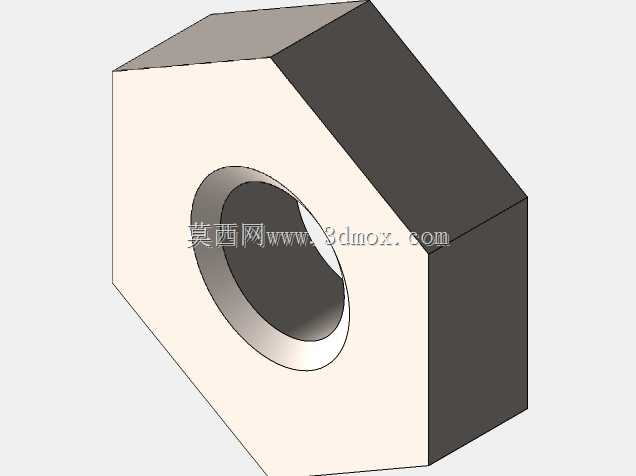

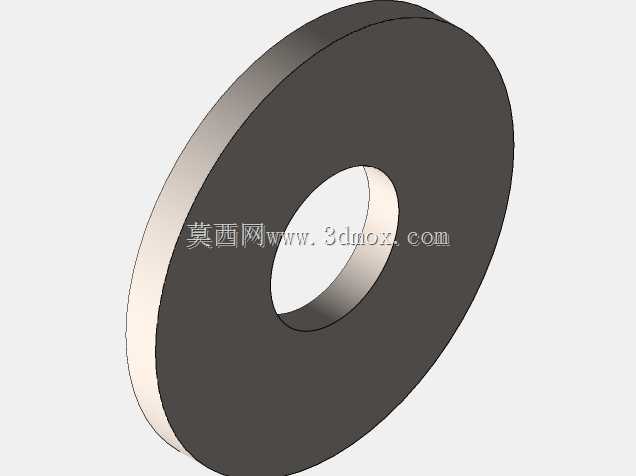

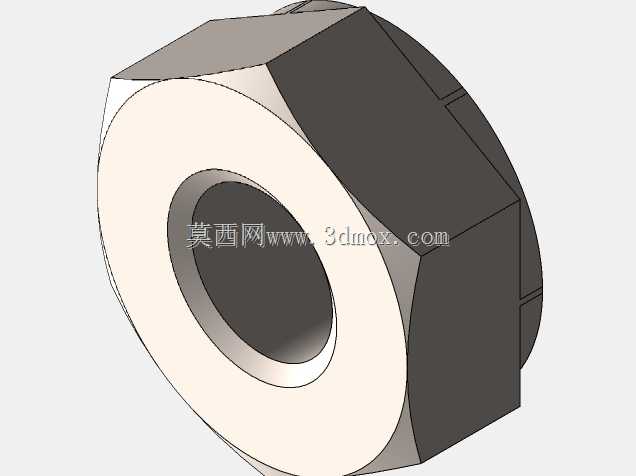

　　外形尺寸方面，该总成属于底盘下部突出部件，横向宽度受轮距和轮舱内板限制，纵向长度需避开副车架、地板横梁和制动管路；垂向则要同时考虑满载压缩、极限反弹以及橡胶限位块接触后的状态。控制臂最低点应预留通过性间隙，铰接螺栓端部不能暴露在容易受石击的路径上，必要时需在模型中同步表达防护板或走线支架。

　　从设计思路看，杆件截面采用封闭与局部加强结合的方式，在载荷较大的球头座、衬套筒和焊接交接区域增加壁厚或加强筋；低应力区则通过挖槽减轻重量。这样的处理有利于控制惯性力，尤其对车轮快速响应路面波动有帮助。阻尼元件与弹性元件的布置并非完全重合，模型中弹簧座和减振筒形成一定偏置，可在占用较小空间的情况下获得更合适的刚度与阻尼匹配。

　　在工程评审中，还应把悬架模型放入整车底盘坐标系中检查硬点关系：内侧衬套中心连线决定控制臂摆动轴线，轮心相对该轴线的位置影响侧倾中心高度；减振器下点与上点的连线影响阻尼效率和摩擦倾向；转向拉杆若在同一场景中装配，还需核对它与控制臂的运动耦合，防止跳动时产生不必要的转向干涉。通过完整三维结构，可以直观检查焊接总成、压装衬套、球头销、减振器行程和周边系统的装配关系，为后续强度分析、运动学校核以及样机加工提供直接依据。
