PrusaI4架构3D打印机主控板结构

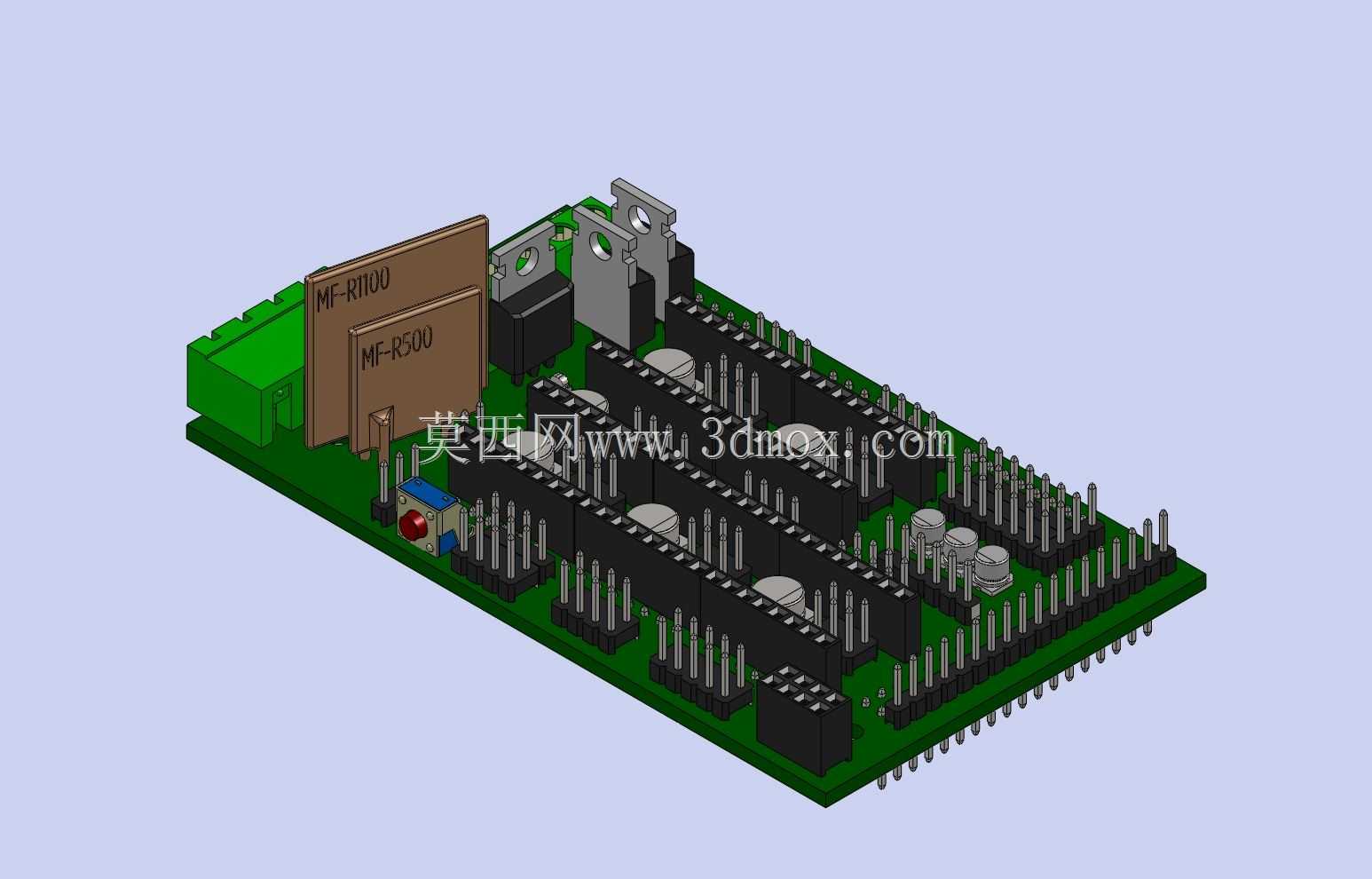

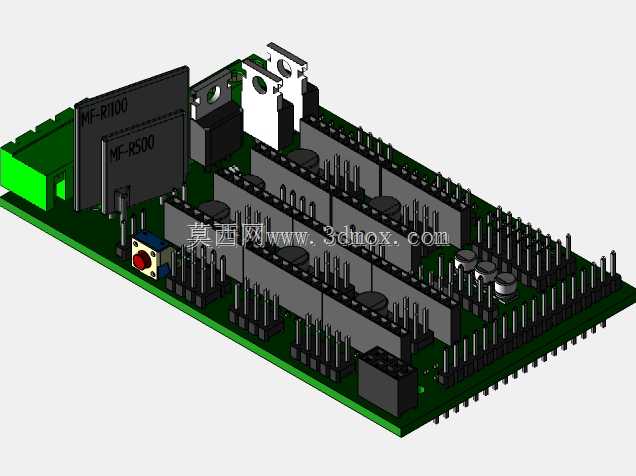

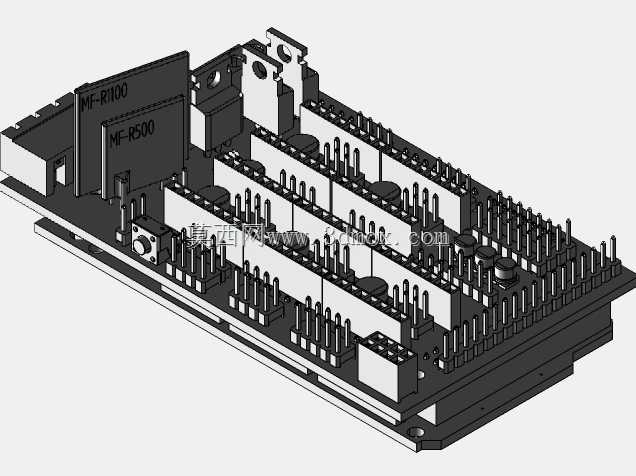

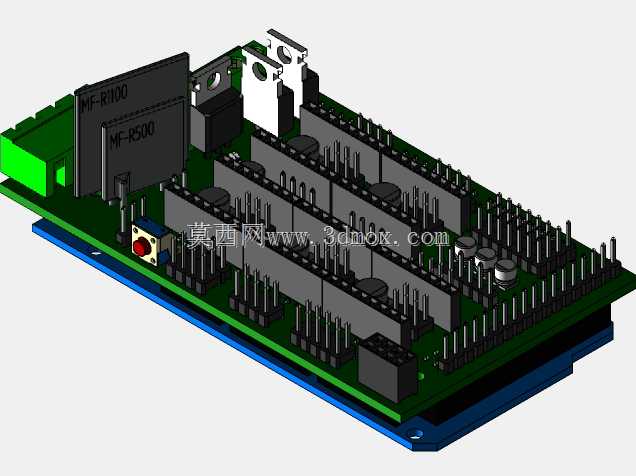

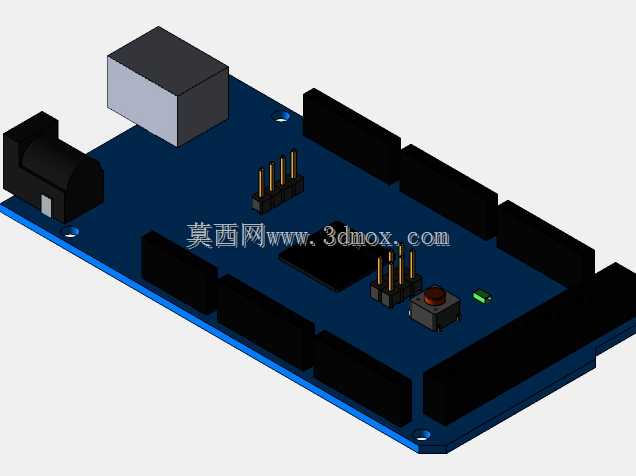

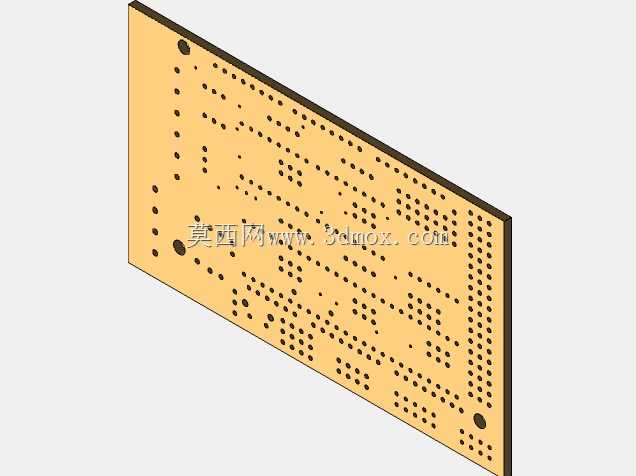

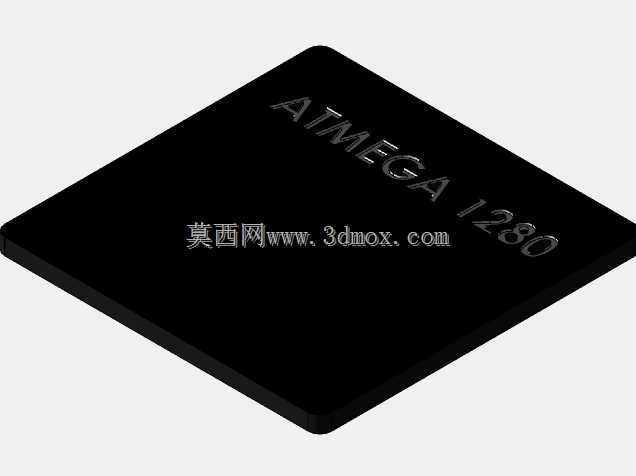

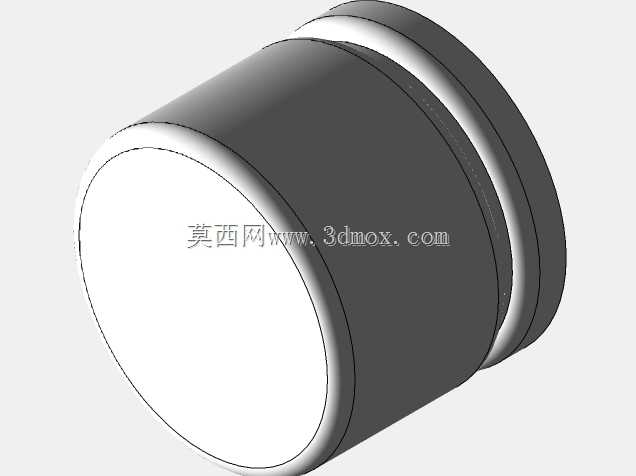

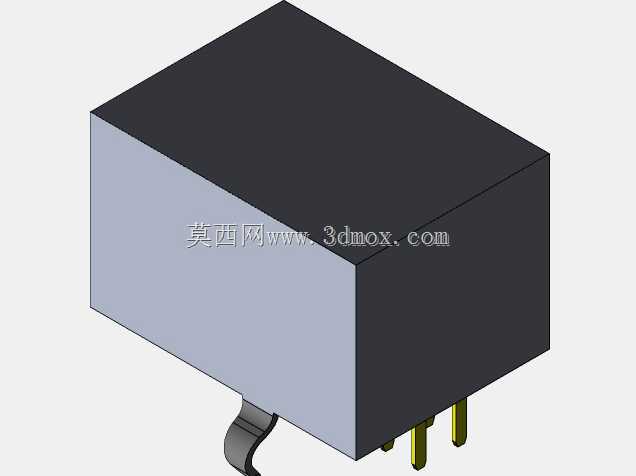

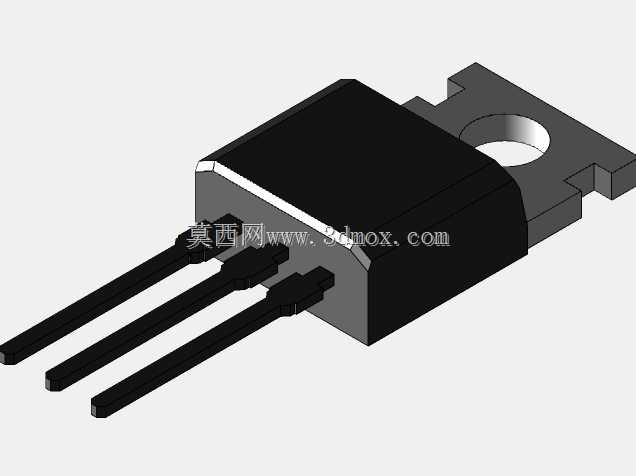

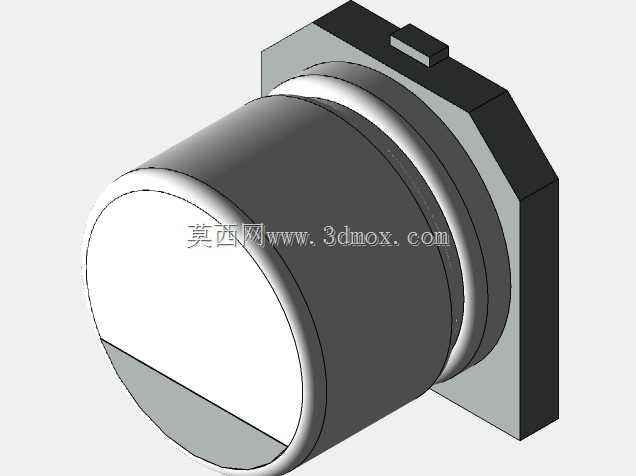

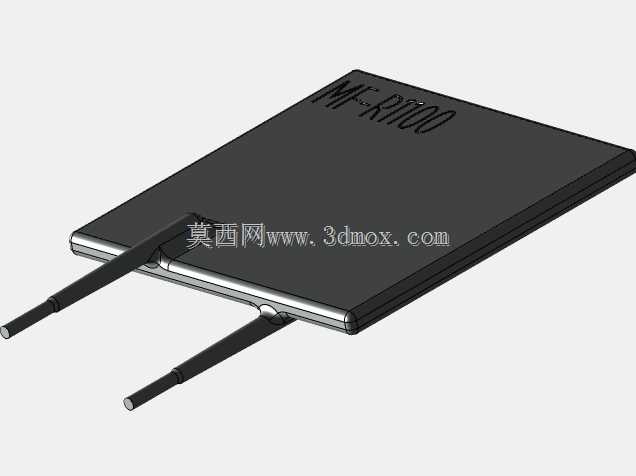

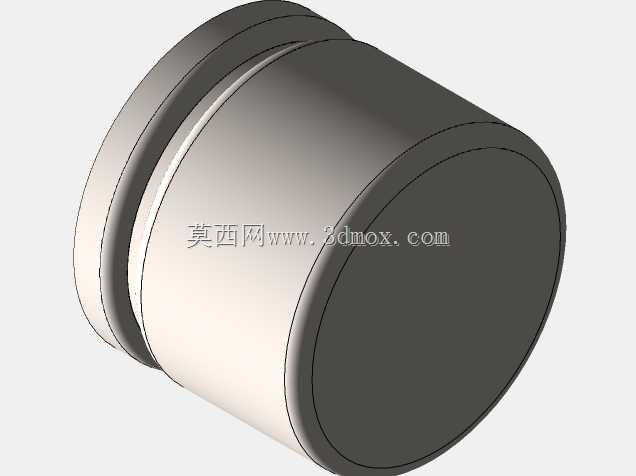

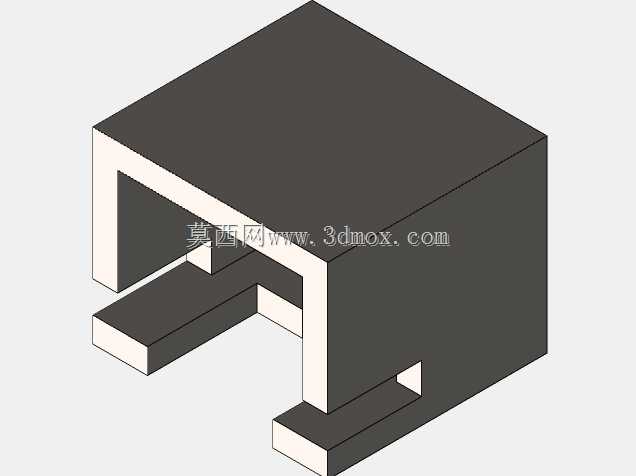

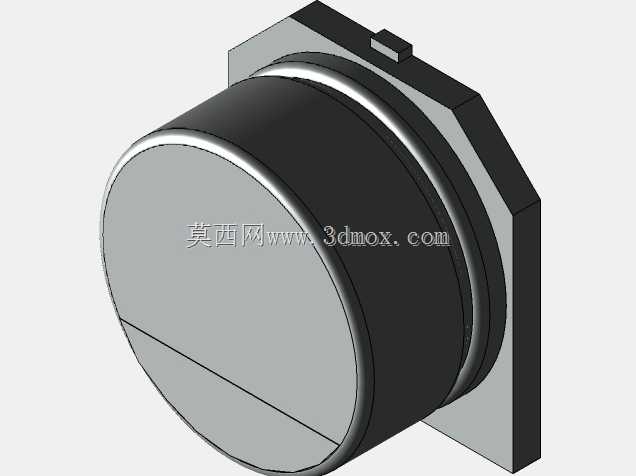

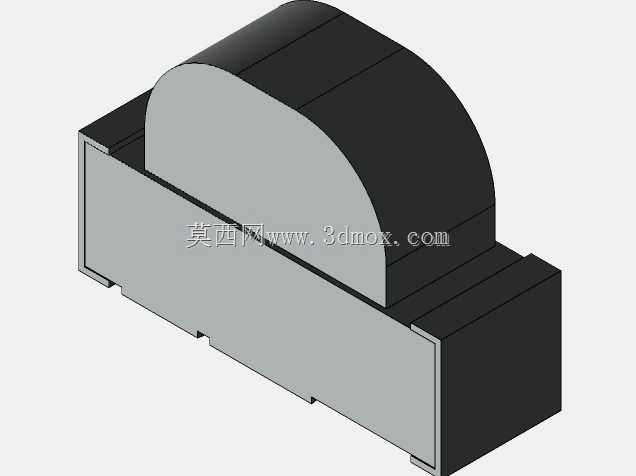

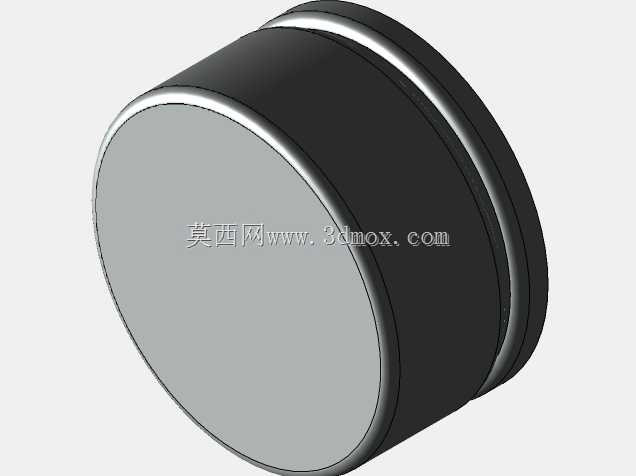

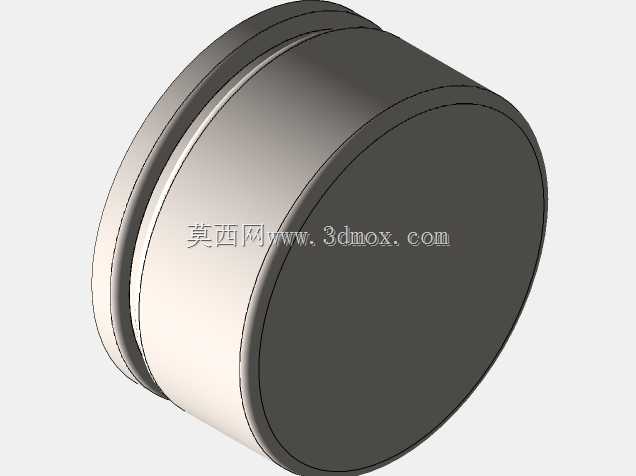

　　这套三维结构围绕桌面级熔融沉积成型设备的主控承载板展开，原型参考Sunhokey Prusa i4的成熟架构，并在原有基础上对板上元件布局、接口排布和装配边界做了补充设计。作品呈现的不是整机外壳，而是设备电控系统中最核心的一块控制基板：蓝色PCB作为安装基准，板上布置了电源接口、多组步进驱动插槽、排针端子、复位按键、状态指示灯以及多组黑色插接模块，能够直观反映控制板在打印机框架内的实际占用空间和装配关系。

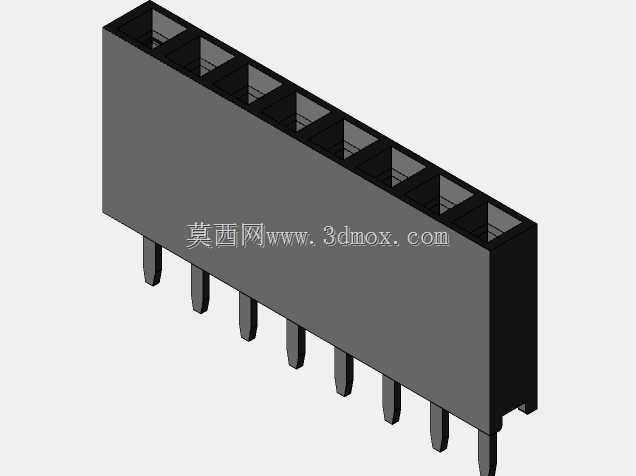

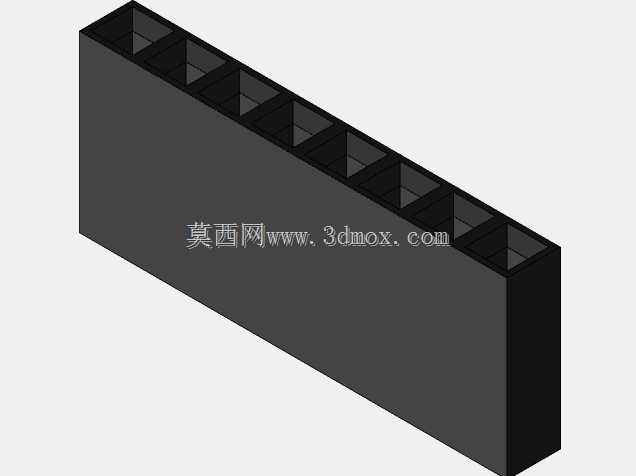

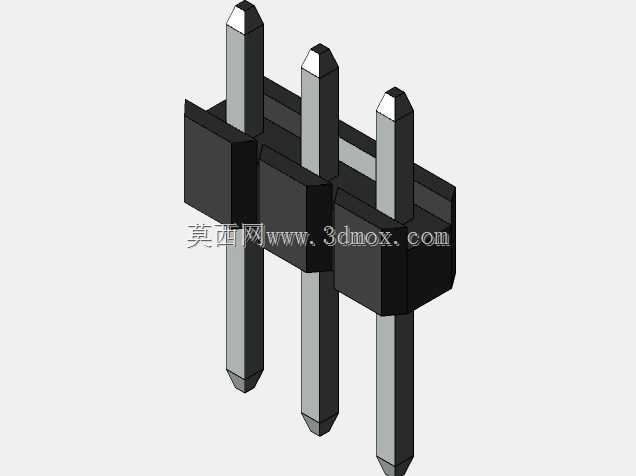

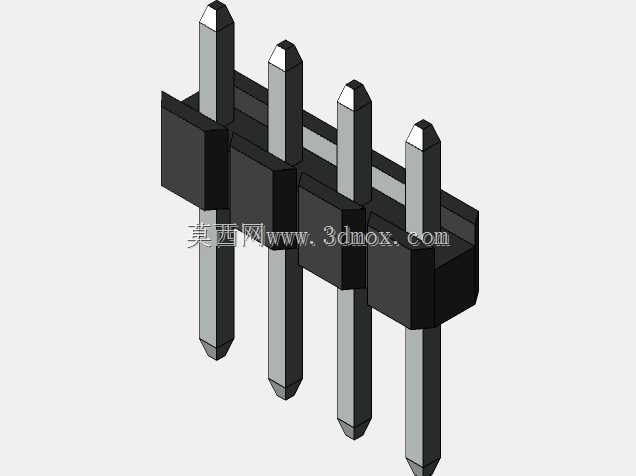

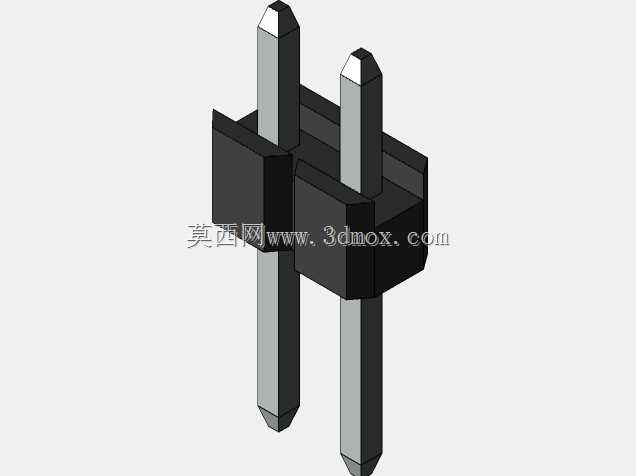

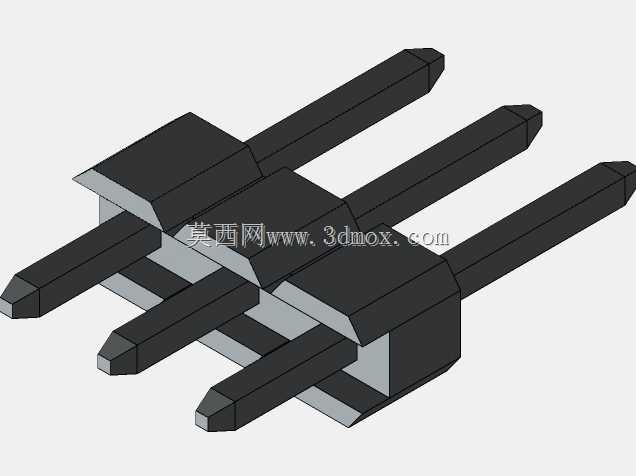

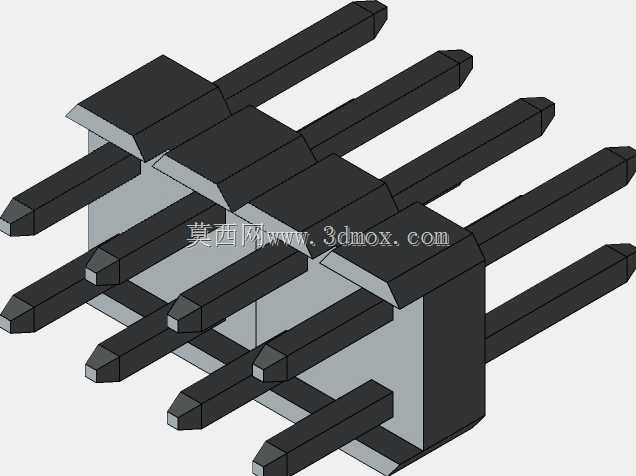

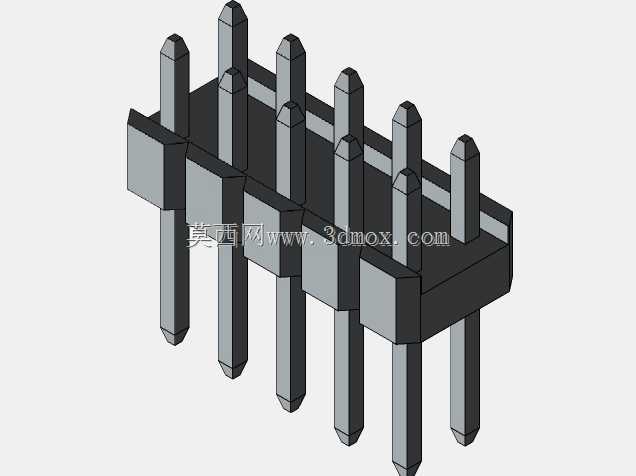

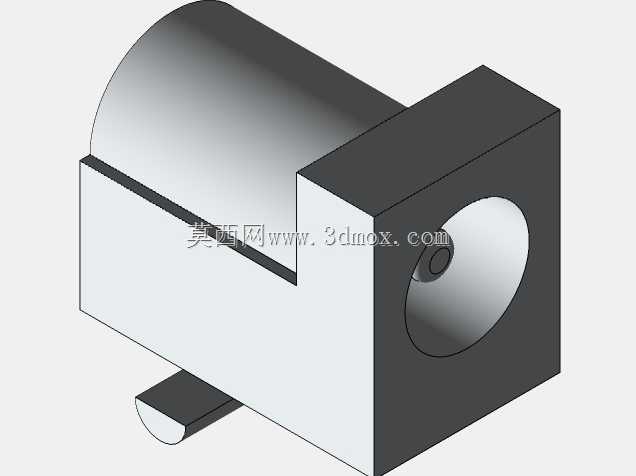

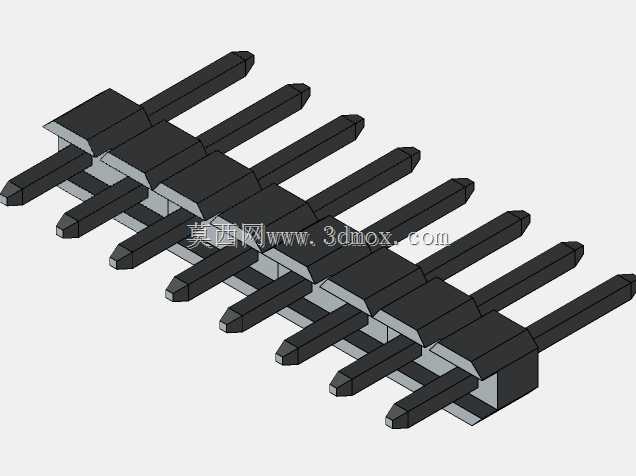

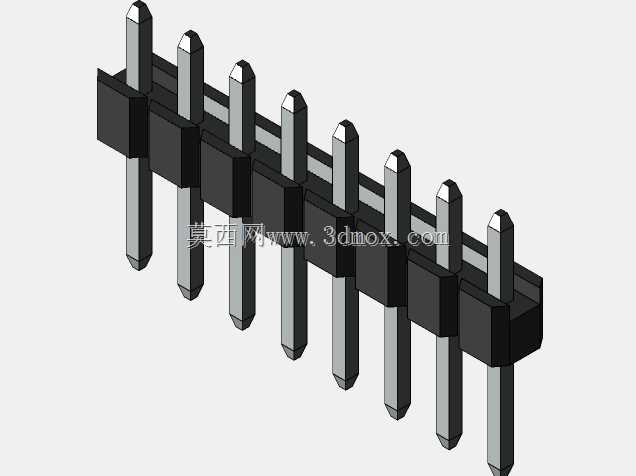

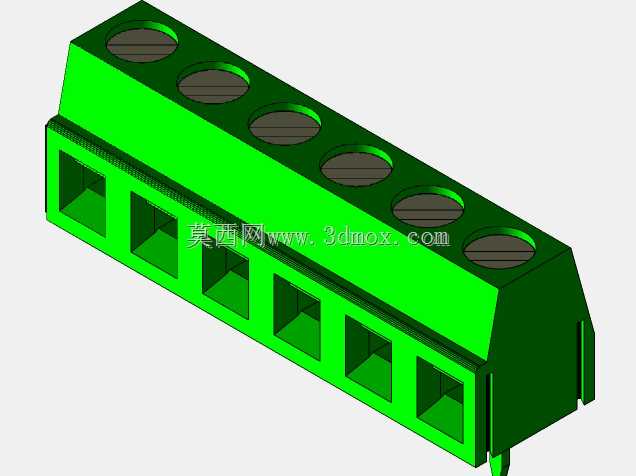

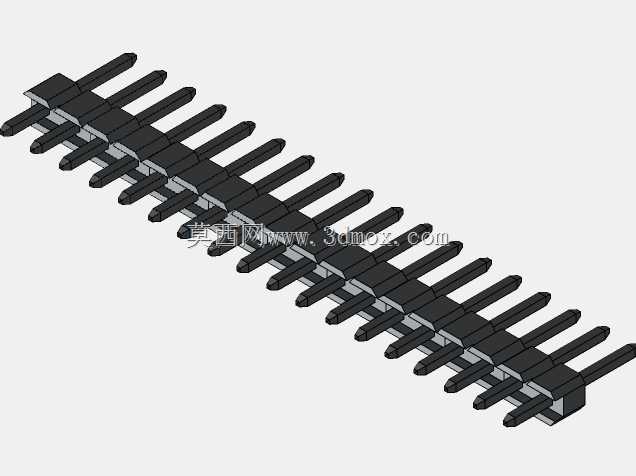

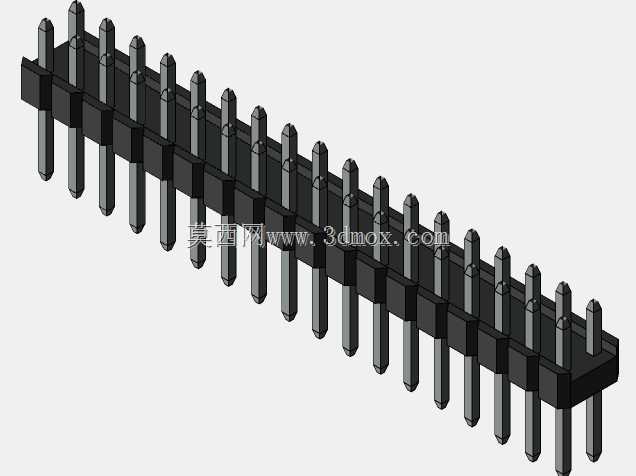

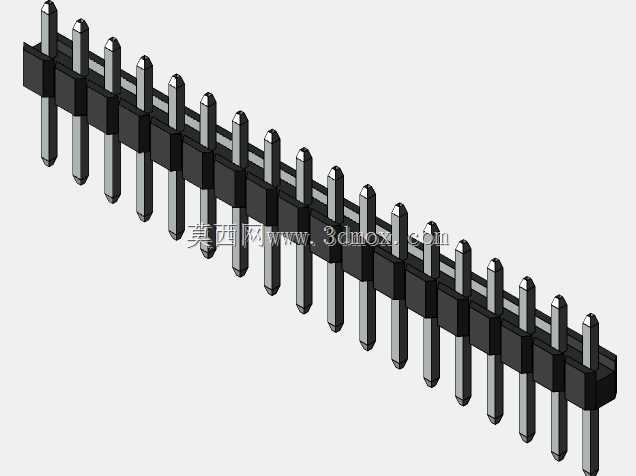

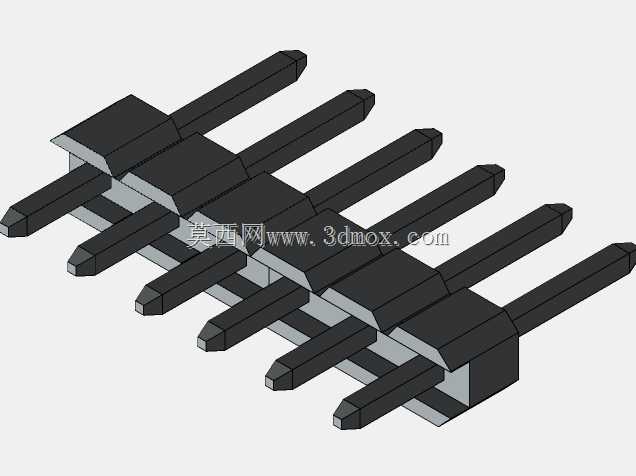

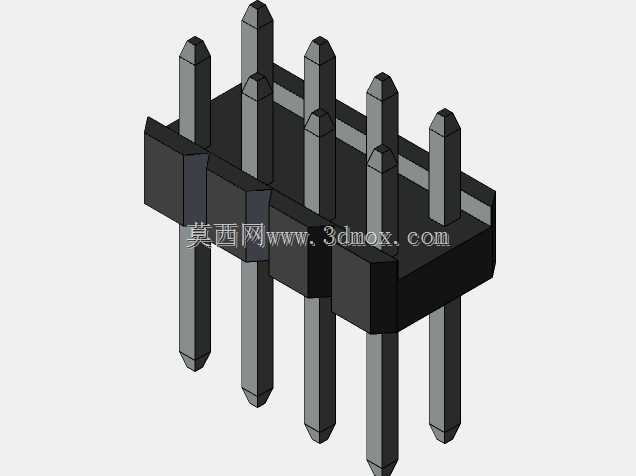

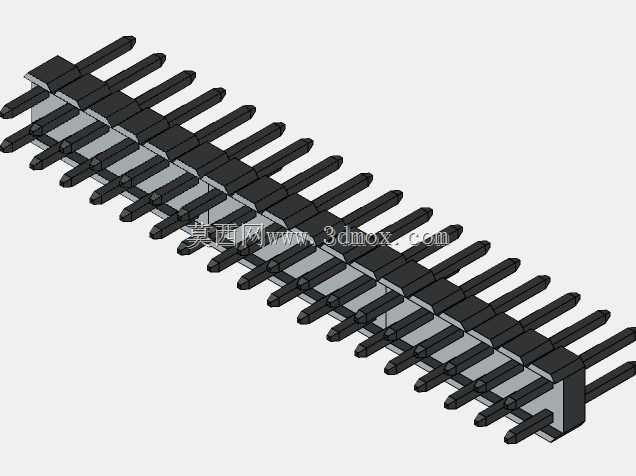

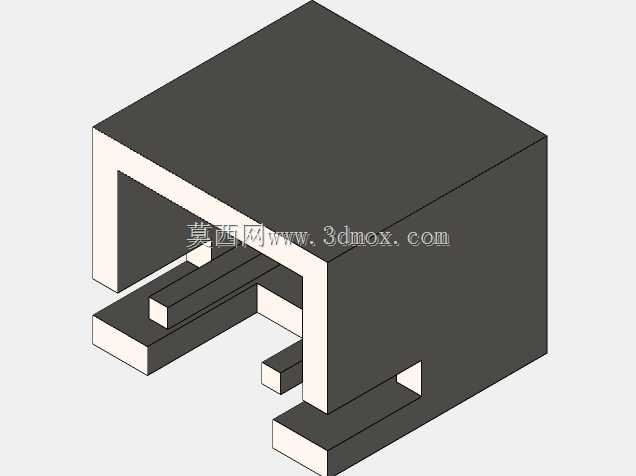

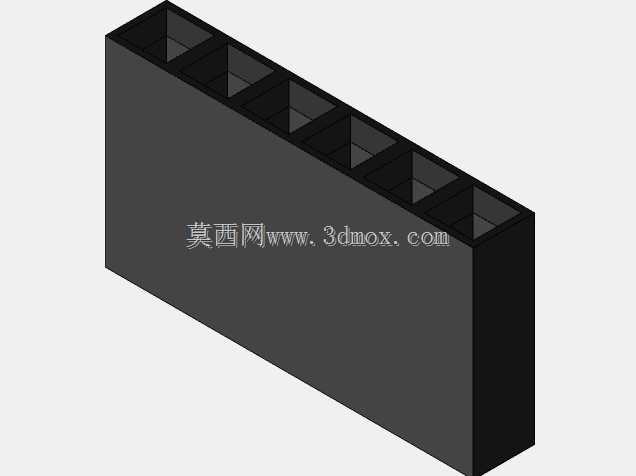

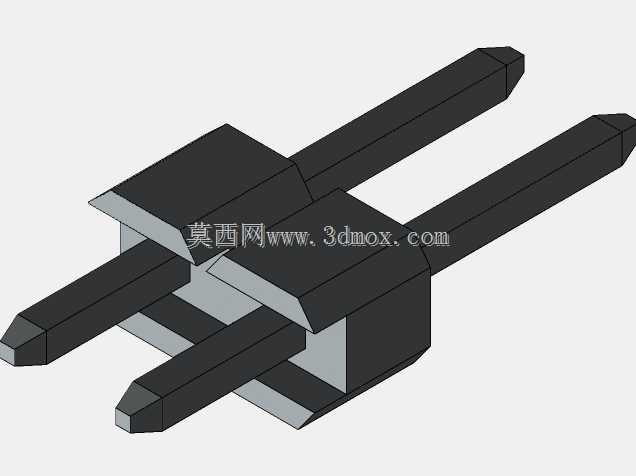

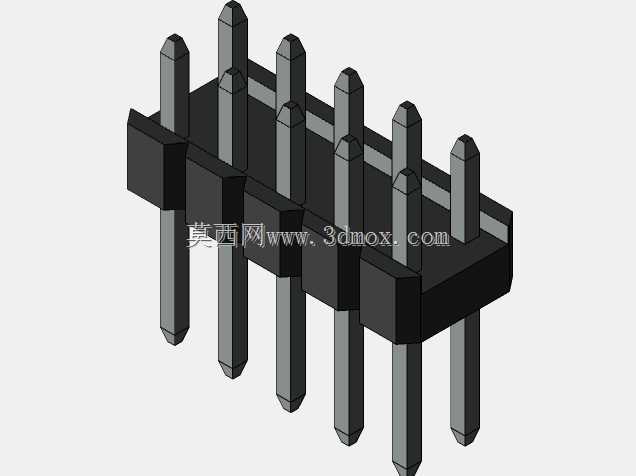

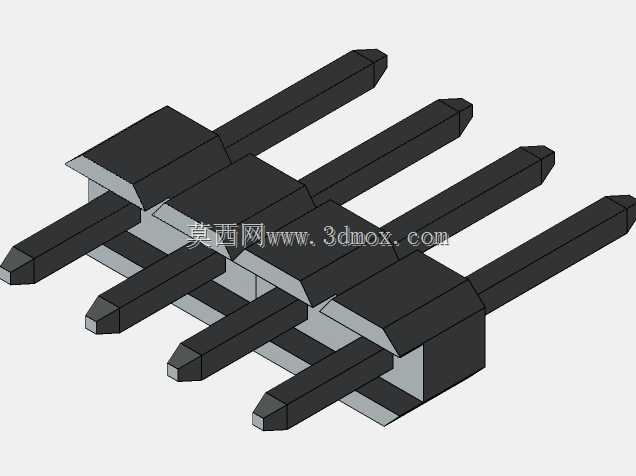

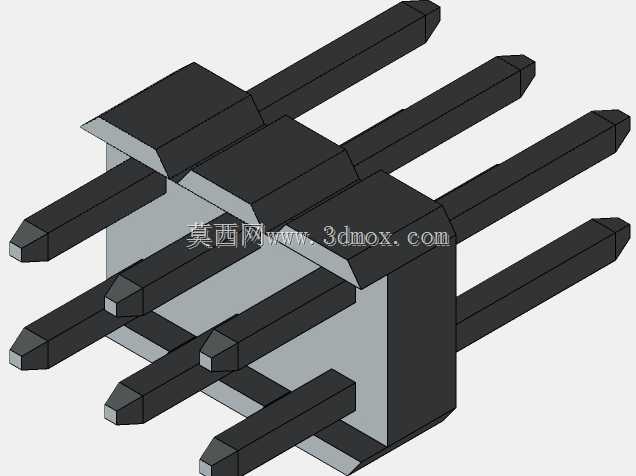

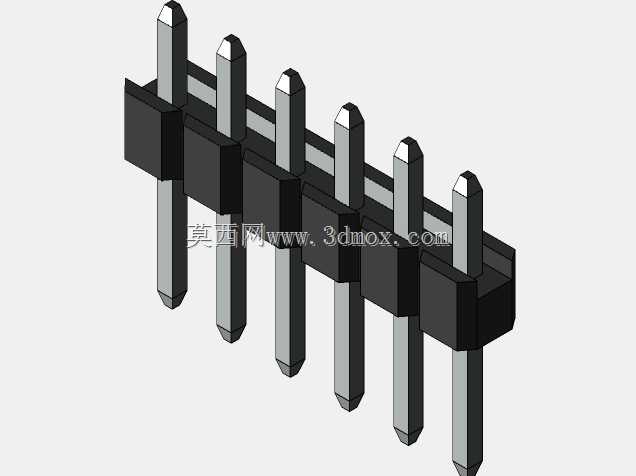

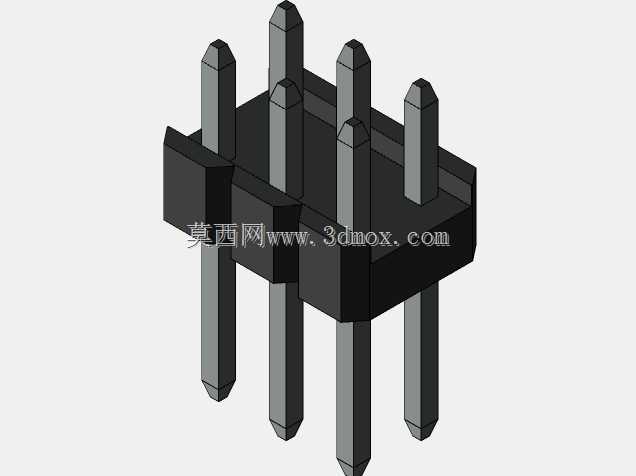

　　在桌面FDM设备中，主控板承担运动轨迹解析、加热头与热床温度控制、限位信号采集、步进电机驱动以及上位机通讯等任务。Prusa i4这类龙门式结构通常采用X、Y、Z三个运动轴加单挤出头的配置，部分机型还会扩展双挤出或自动调平功能，因此控制板周边需要预留足够的接线空间。模型中多组长条形插槽对应驱动模块或接线端子区域，排针用于接入风扇、热敏电阻、限位开关和加热组件，侧方较大的接口则用于电源输入或通讯连接。通过三维方式把这些元件高度、插接方向和板边距离表达出来，可以在整机布线前检查线束弯曲半径，避免插头与机架型材、皮带或运动滑块发生干涉。

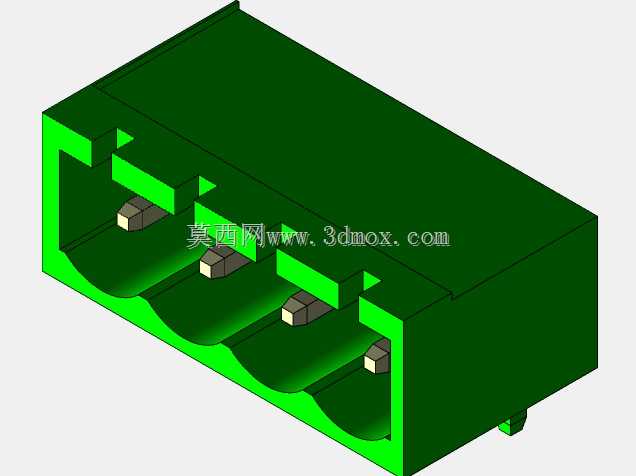

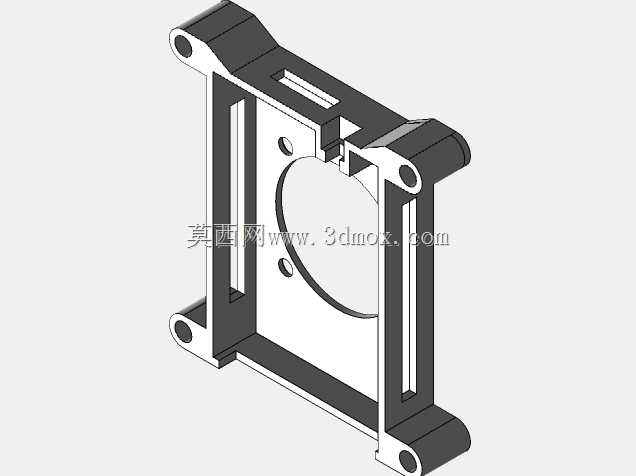

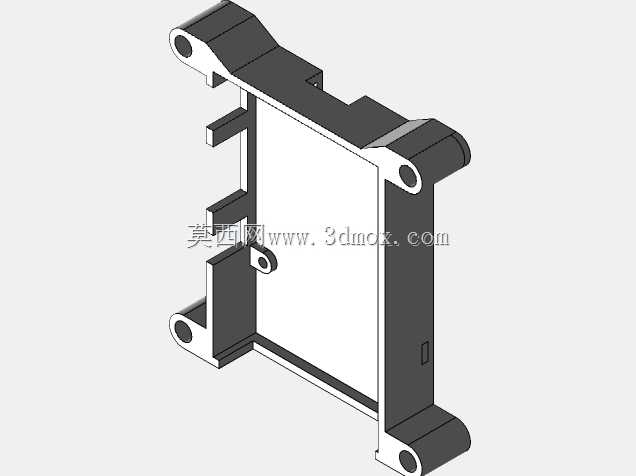

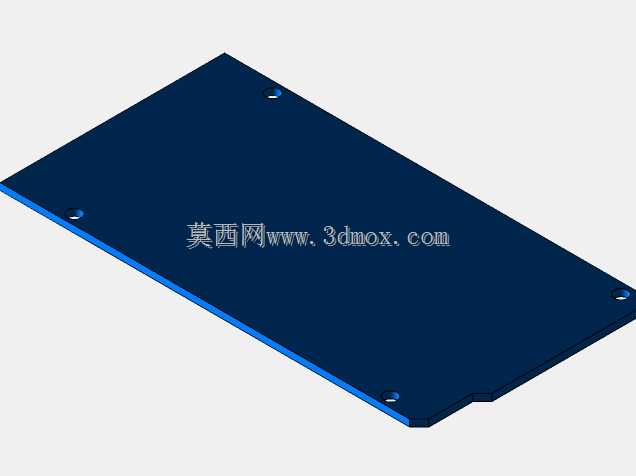

　　从设计思路看，控制板并非孤立零件，它需要安装在打印机底座或框架侧部，既要便于接线维护，又要远离加热头高温区和运动部件行程范围。板体四角设置安装孔，实际装配时通常使用铜柱、尼龙隔离柱或螺钉固定到钣金件、亚克力板或铝型材支架上。建模时需要重点控制PCB厚度、孔位中心距、元件最高轮廓以及外接插头伸出长度。若板上方安装驱动模块，模块顶部还会叠加散热片，维护时需要插拔驱动，因此垂直方向不能紧贴底板或线槽；若板侧布置电源端子，则要预留手指和螺丝刀操作空间，不能让线束在折弯后顶住框架。

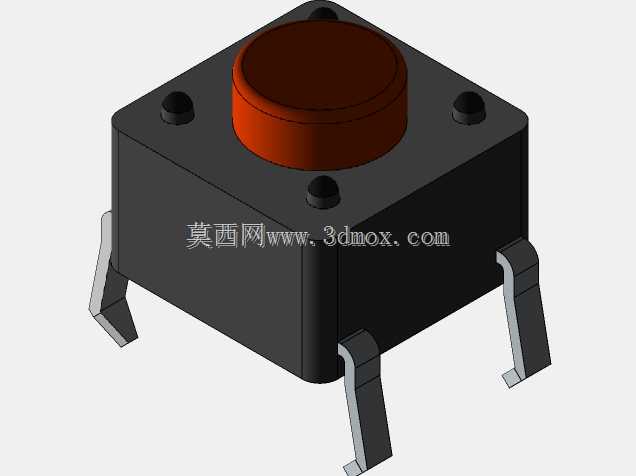

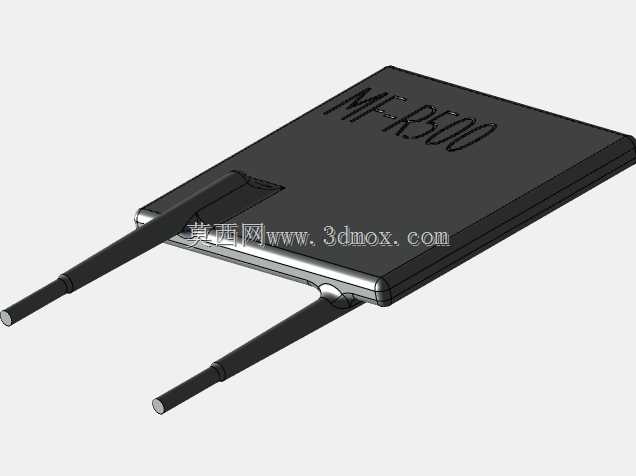

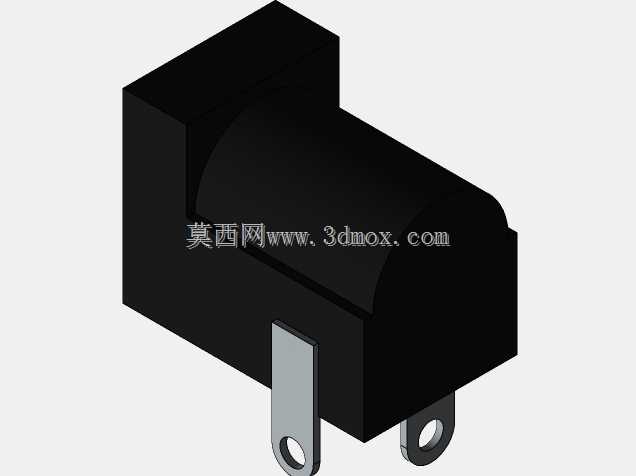

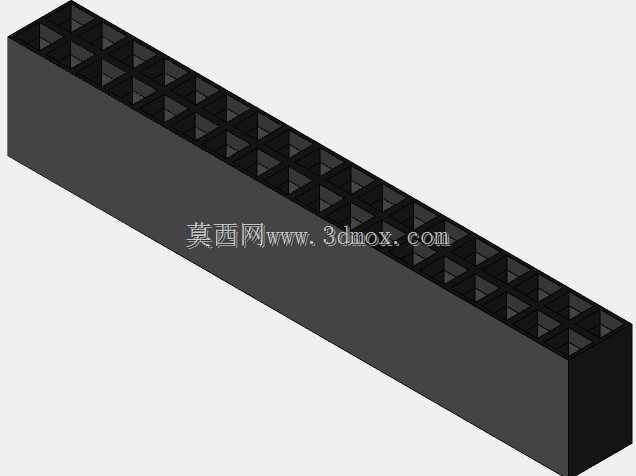

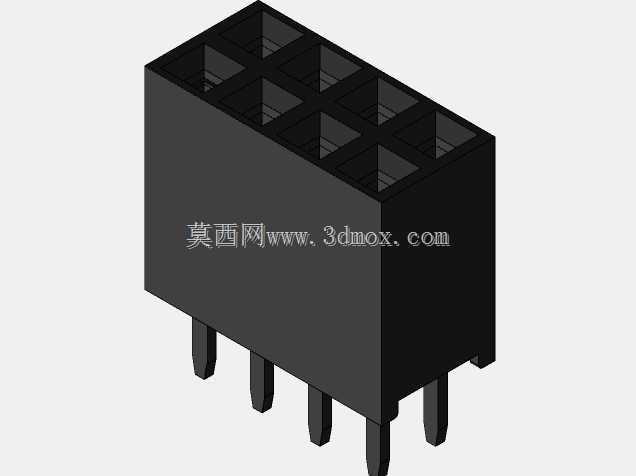

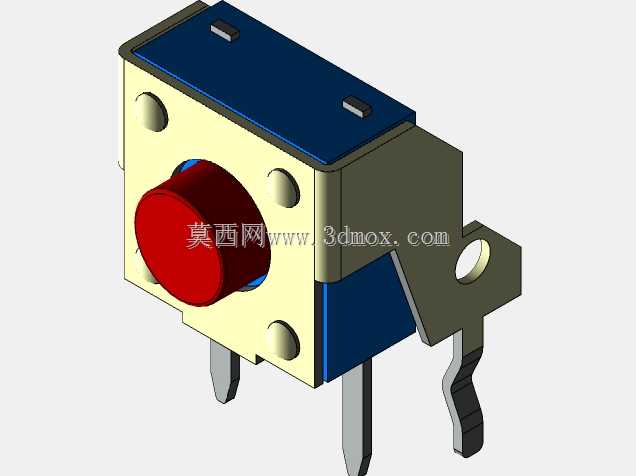

　　板上元件的布局也体现了电控装配的工程逻辑。电源输入区靠近板边，便于粗线径电源线进入；信号排针集中在运动轴和外设连接方向，有利于线束分组整理；复位按键与指示灯放在容易观察和操作的位置，调试人员在设备初始化、下载固件或排查堵料时能够快速判断状态。黑色高轮廓模块沿板边排列，形成明显的高度带，设计机架时不能只按PCB平面尺寸预留矩形区域，而应按最高插件建立包络体，并在插头外侧增加接线余量。

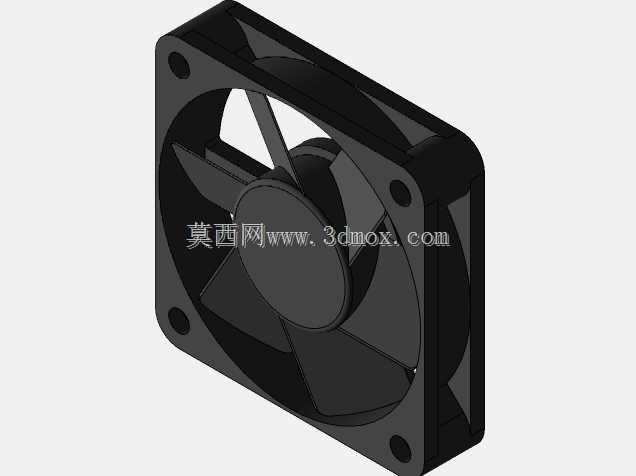

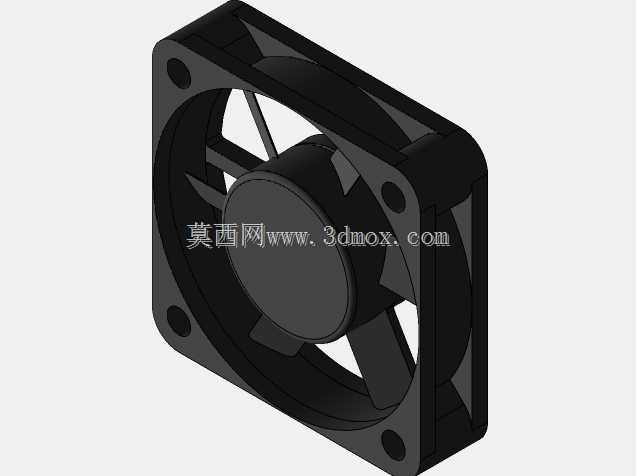

　　在实际应用场景中，这类控制板常用于教学实验、开源打印机改装、小型样机开发和维修替换。结构工程师可以据此校核电控仓尺寸，电气工程师可以规划线槽、扎带点和风扇风道，固件调试人员也能通过接口位置理解各轴电机、热端、热床和传感器的连接关系。若将模型放入整机总成，还应同步检查底座加强筋、电源仓、开关、风扇和线束固定座之间的位置：控制板下方要保留通风间隙，避免功率元件热量积聚；板前不宜布置横跨的横梁，否则会影响驱动模块插拔；线材走向应沿框架边缘固定，减少随运动部件拖曳产生的疲劳断裂。

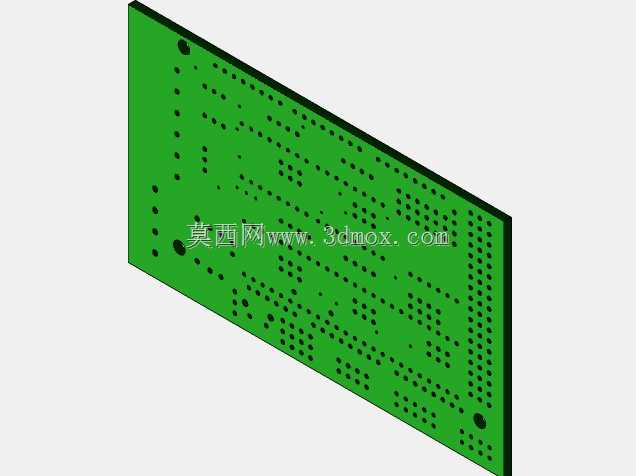

　　外形边界方面，评估时应以PCB外轮廓为底面基准，以最高插接元件为顶部边界，以侧向插头和线束弯曲段为宽度扩展边界。安装孔不仅承担固定作用，也决定维修拆卸方向；若采用底部支撑柱，需要确认柱高满足焊点突出量和绝缘距离。对于Prusa i4这类开放式框架设备，控制板暴露程度较高，布局时还要兼顾防触碰、防金属碎屑坠落和线材拉扯。整体模型把电子元件的实体高度与板级装配关系完整表达，适合用于设备干涉检查、电控仓设计、装配指导以及开源3D打印机方案验证。
