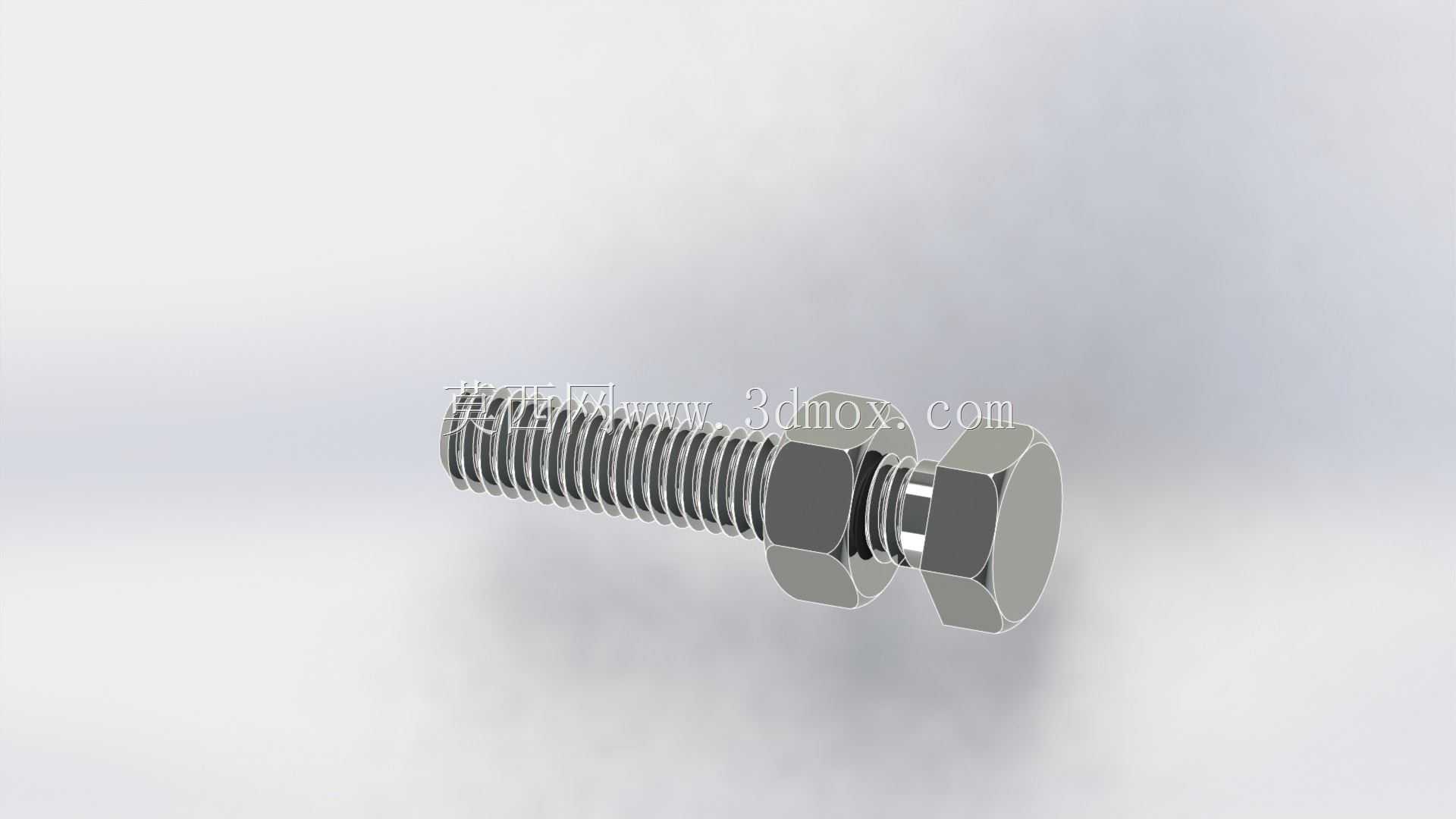

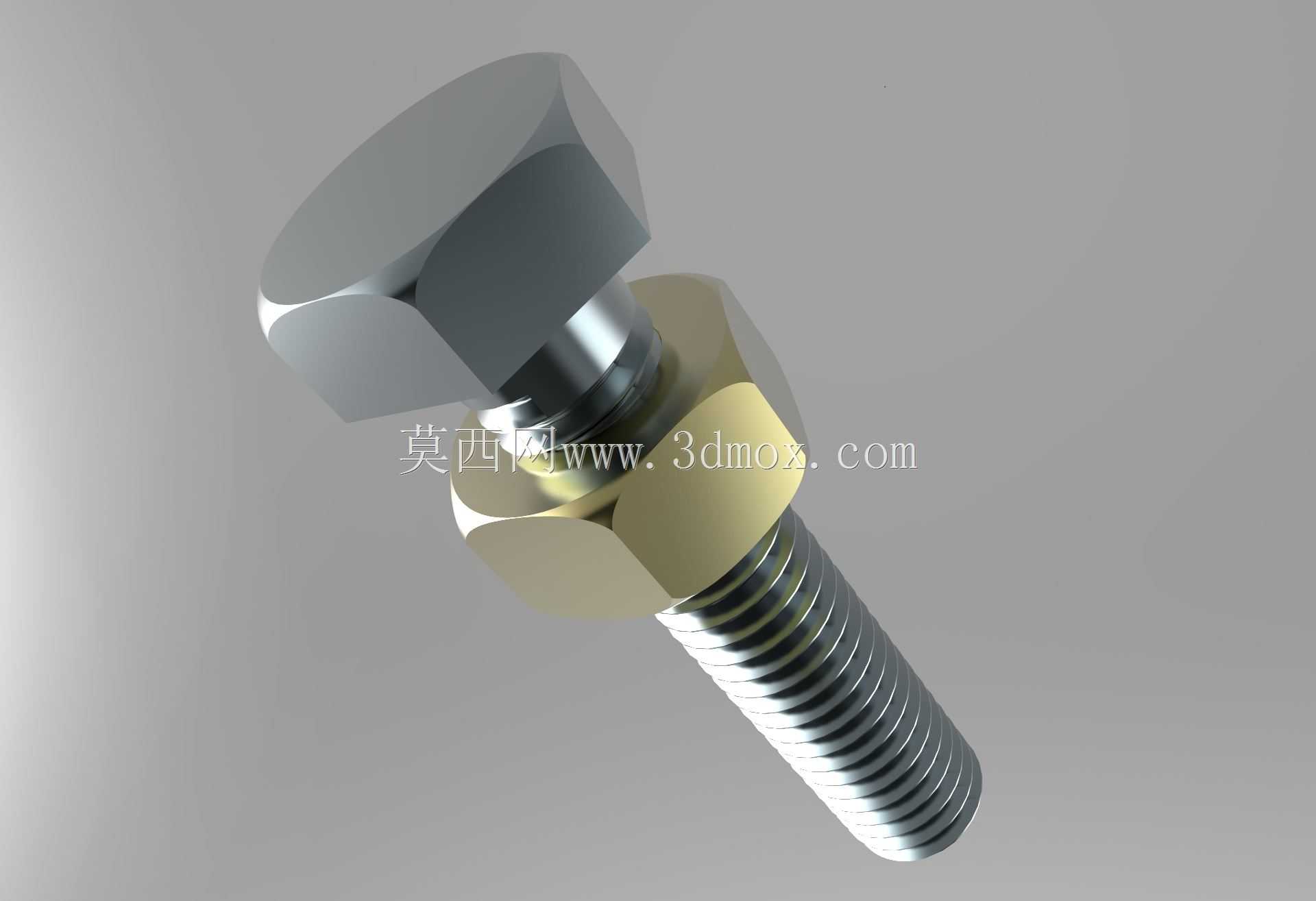

M6规格T型槽螺栓与配套六角螺母

　　这套T型槽螺栓与配套螺母的组合，在工业现场的工装夹具、铝型材机架、机床工作台装夹场景里使用频率极高，很多做自动化线体搭建的工程师在排布工位固定点时，第一时间就会选用这类紧固件。区别于普通外六角螺栓需要从型材端面穿入的安装限制，T型螺栓的头部可以直接从铝型材的T型槽任意位置卡入，顺着槽道滑动到需要锁紧的点位，不需要提前在长型材上预留穿杆空间，后期调整工位附件位置时，不用拆解整条机架的拼接结构，只需要松开螺母就能滑动螺栓重新定位，这也是它在柔性工装、可调节设备支架里被大量采用的核心原因。

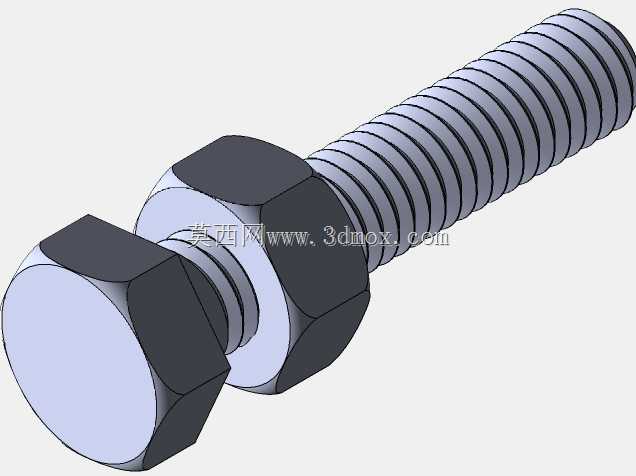

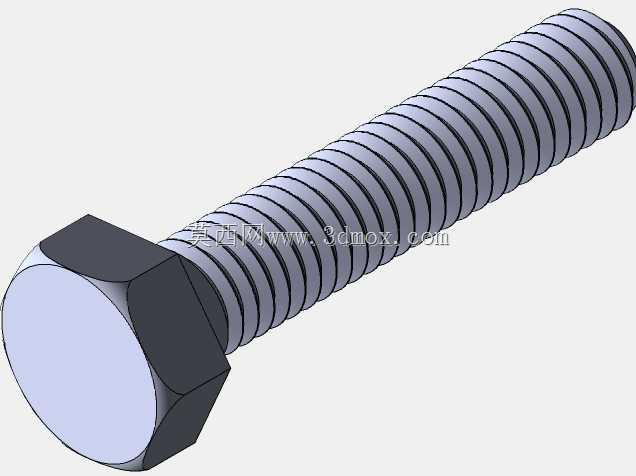

　　从结构设计逻辑来看，螺栓头部的轮廓完全适配标准工业铝型材的槽口尺寸，头部两侧的限位平面卡入槽内后，拧紧螺母时螺栓不会跟着周向转动，不需要额外用工具卡住螺栓头防转，单人就能完成锁紧操作，现场装配效率比普通穿杆螺栓高出不少。杆部的螺纹规格为M6，属于中小载荷固定点位常用的螺纹规格，螺纹牙型按照普通公制三角螺纹的参数建模，牙距、牙高都符合通用紧固件的配合公差，配套的六角螺母和螺杆采用螺钉配合关系，在三维装配环境下可以模拟螺母沿螺杆旋合移动的动作，能直观展示整个锁紧行程的运动状态，做机构运动仿真的时候可以直接调用配合关系，不需要额外调整配合参数。

　　实际选型使用时，首先要确认安装基体的T型槽槽宽、槽深参数，M6规格的T型螺栓通常适配20系列、30系列的工业铝型材，螺栓头部的厚度要小于槽道的内部净高，保证头部可以完全埋入槽内，不会突出型材表面影响后续面板、附件的安装。螺杆的长度选择需要结合叠层连接件的总厚度计算：螺母本身的厚度、被固定工件的通孔厚度、型材槽口到表面的台阶高度都要计入总夹持长度，锁紧后要保证螺纹末端露出螺母2到3个牙距，既不能因为螺杆过长导致螺母无法完全贴紧工件，也不能因为螺杆有效咬合长度不足，受力后出现螺纹滑牙失效。

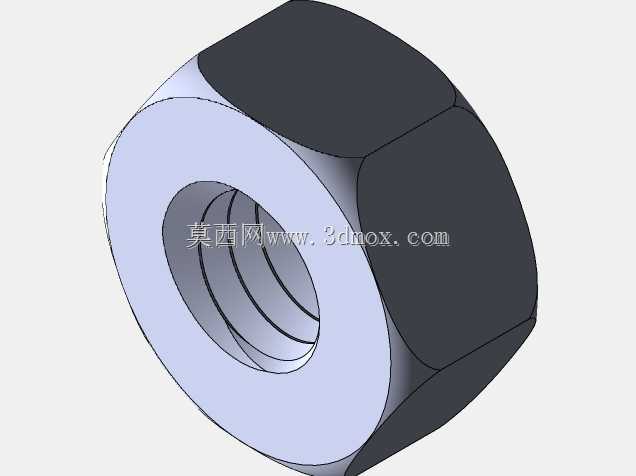

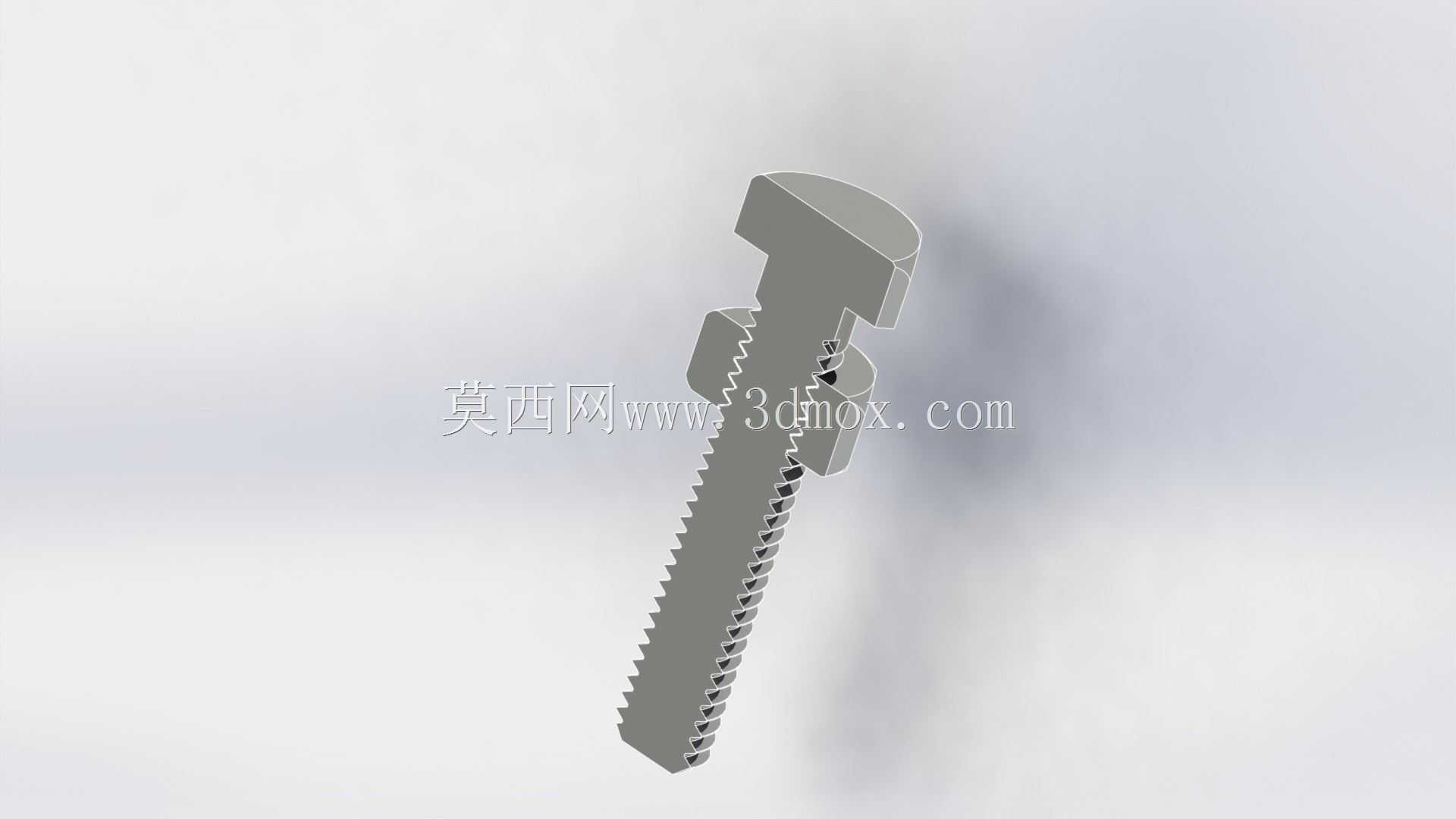

　　在承载特性上，M6规格的T型螺栓组合通常用于固定传感器安装支架、轻型导向滑轨、设备防护门板、线槽固定件这类中小载荷的部件，单点静锁紧力可以满足常规自动化辅件的固定需求，布置点位时按照受力方向排布：如果设备运行过程中存在持续振动，可以在螺母和工件接触面增加平垫圈与弹簧垫圈，避免长期振动后螺母出现松脱。建模时整套零件的细节都做了还原：螺栓头部的倒角、螺杆末端的引导锥、螺母六个棱边的去毛刺倒角都有体现，螺纹部分的牙型轮廓完整，不是简化的贴图纹理，做干涉检查的时候可以精准判断螺纹旋合过程中有没有和周边零件发生空间碰撞，在做整机装配校验时，能提前发现槽内螺栓滑动行程会不会和槽内其他内置零件、管线产生位置冲突，避免实际装配时才发现螺栓无法移动到目标锁紧位。

　　这类紧固件的安装边界也需要在结构设计阶段提前考量：T型槽的入口宽度要略大于螺栓头部的对角尺寸，保证头部可以顺利压入槽内，槽道内部的型腔宽度要大于螺栓头部的宽度、小于头部的对角长度，让螺栓卡入后旋转90度就可以牢牢勾住槽的内侧台阶，承受轴向的拉紧力。在做定制化工装设计时，还可以根据夹持厚度的需求更换不同螺杆长度的同规格T型螺栓，头部尺寸保持和槽道适配即可，互换性很强，不需要在铝型材上额外加工安装孔，大幅减少了机架二次加工的工序，缩短设备组装的周期。日常维护调整时，松开螺母不需要完全把螺母旋下，就可以推动螺栓沿槽道移位，调整到新的点位后直接锁紧，非常适合需要频繁变更工装位置的实验台、检测工位、柔性生产线场景。
