不锈钢激光切割风机防护网罩钣金结构

项目分类:通用五金配件 发布时间:2022-06-09 ID:655162
  • 不锈钢激光切割风机防护网罩钣金结构
  • 不锈钢激光切割风机防护网罩钣金结构
  • 不锈钢激光切割风机防护网罩钣金结构

  该零件属于轴流风机外侧的防护与安装一体化钣金件,常见于机柜散热、设备通风口、工业电控柜、小型风冷机组以及通讯设备散热部位。它的核心作用不是承力,而是在保证气流通过的同时,将旋转风叶与外部人员、线缆、工具隔离开,避免手指或异物误入风叶区域;同时,方形外轮廓又承担风机与安装面板之间的定位、贴合和固定功能。

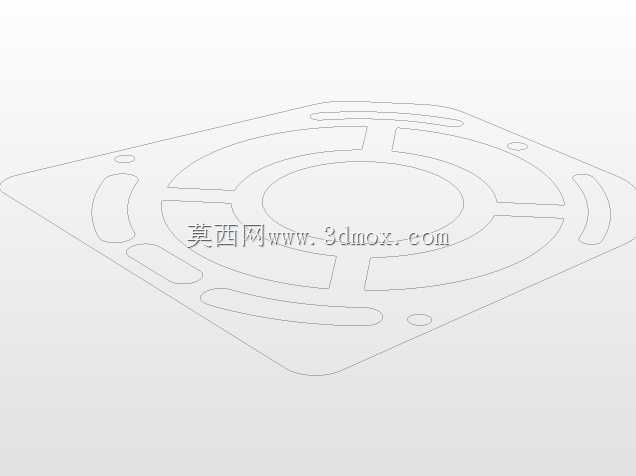

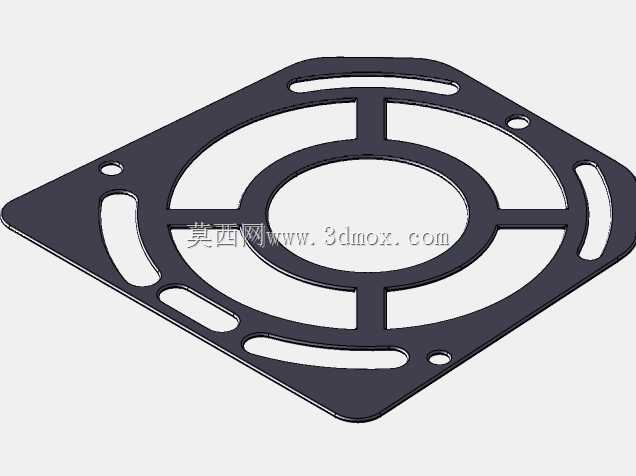

  从结构上看,零件采用薄不锈钢板经平面展开后激光切割成型,材料表面不做涂装,依靠不锈钢自身耐锈蚀特性适应潮湿、粉尘或长期通风环境。整体外轮廓接近方形,四个角部做了斜切处理,使外形在有限安装空间内更紧凑,也减少尖角磕碰。四角附近布置小圆孔,用于螺钉穿过并将护罩固定在风机框架或设备面板上。孔位需要与风机安装孔距保持一致,建模时不能只按视觉摆放,而应结合标准风机的安装边界校核孔中心距、边距和螺钉通过间隙。

  中部为同心圆区域。内圆对应风机气流通道,外圈环形带通过四根径向筋条与外部方形板连接,形成稳定的骨架。径向筋条沿圆周近似均布,承担网罩受侧向按压时的载荷传递。若筋条过窄,虽然通风面积增大,但防护件容易在搬运、维护或外部碰撞时变形;若筋条过宽,则会遮挡进风面积,增加风阻并产生噪声。因此该结构在筋条宽度、环带宽度和开孔面积之间做了平衡,既保留足够的刚性,也让空气能够顺畅穿过。

  环形区域外侧分布多组长圆槽孔。槽孔沿圆周方向布置,形状为两端半圆、中间直边的腰形孔,这种孔型在激光切割钣金中非常适合形成大面积通风口。与密集小圆孔相比,长圆槽在相同板厚下能够获得更高的开口率,切割路径也更连续;与完全敞开的扇形窗口相比,槽孔之间保留的材料带可以提高板面抗扭能力,并对较大异物起到阻挡作用。槽孔方向随轮廓变化,靠近方形边部时沿边布置,靠近角部时避开螺钉孔和斜切边,防止孔边到外轮廓的材料宽度过小而造成薄弱区。

  设计这类零件时,首先要明确风机直径、风叶旋转外径和防护安全距离。内圆不能简单等于风叶外径,而应留出风叶跳动、装配偏差和防护间隙,避免风叶在振动工况下擦碰护罩。外方尺寸则要匹配风机安装框或机柜开口,四角斜切线不能切入螺钉孔的有效承压区域。板厚选择需要兼顾刚性与切割成本,薄板在激光加工后变形较小,但按压刚度有限;稍厚板材防护感更强,却会增加重量和材料成本。对于机柜类应用,通常优先保证平面度,因为护罩需要贴合风机框架,若切割后板面翘曲,螺钉紧固时会产生局部应力,甚至带动风机框架变形。

  建模过程中应先建立中心线和安装孔基准,再绘制外方轮廓、角部斜切、中心圆环、径向筋和腰形槽。由于零件为平面钣金切割件,不需要复杂折弯,重点在于草图约束和孔槽布局的对称性。圆环、筋条和外轮廓相交处要保留实际材料连接,不能为了外观而形成断开区域;腰形槽端部与环带、外边之间的最小桥宽应统一控制,便于加工并避免热切割后局部变形。螺钉孔周围要保留足够实体材料,孔边到斜切边、槽孔边的距离不能过近,否则紧固时容易出现压陷或裂纹。

  从实际安装看,该护罩可置于风机进风侧或出风侧。进风侧安装时,护罩主要防止异物被吸入,结构上更关注开口率和防护间距;出风侧安装时,气流带有一定压力,护罩需要承受持续振动和风向载荷,径向筋与环形带的连接就显得更重要。方形外边与设备面板贴合后,螺钉通过四角孔锁紧,中部大面积开孔不会显著阻挡散热气流。维护人员清洁滤网或检查风叶时,护罩也可作为可拆卸边界,拆下后即可暴露风机区域。

  该结构的工艺思路非常适合激光切割单件或小批量生产:不需要开模,修改孔距、槽宽、外径和板厚即可适配不同规格风机。若用于批量设备,也可在相同外形下调整槽孔数量和筋条宽度,以平衡通风量、防护等级与外观风格。整体造型简洁,功能分区明确,是通风散热系统中典型的平面钣金防护配件。
