平行轴直齿传动齿轮箱结构设计方案

项目分类:3D模型 发布时间:2021-08-31 ID:257180
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案
  • 平行轴直齿传动齿轮箱结构设计方案

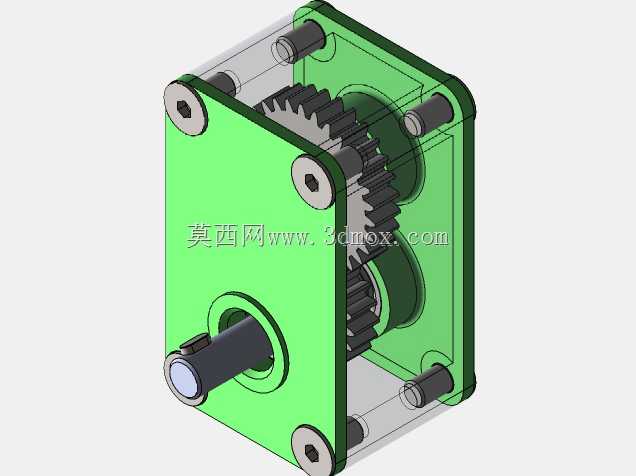

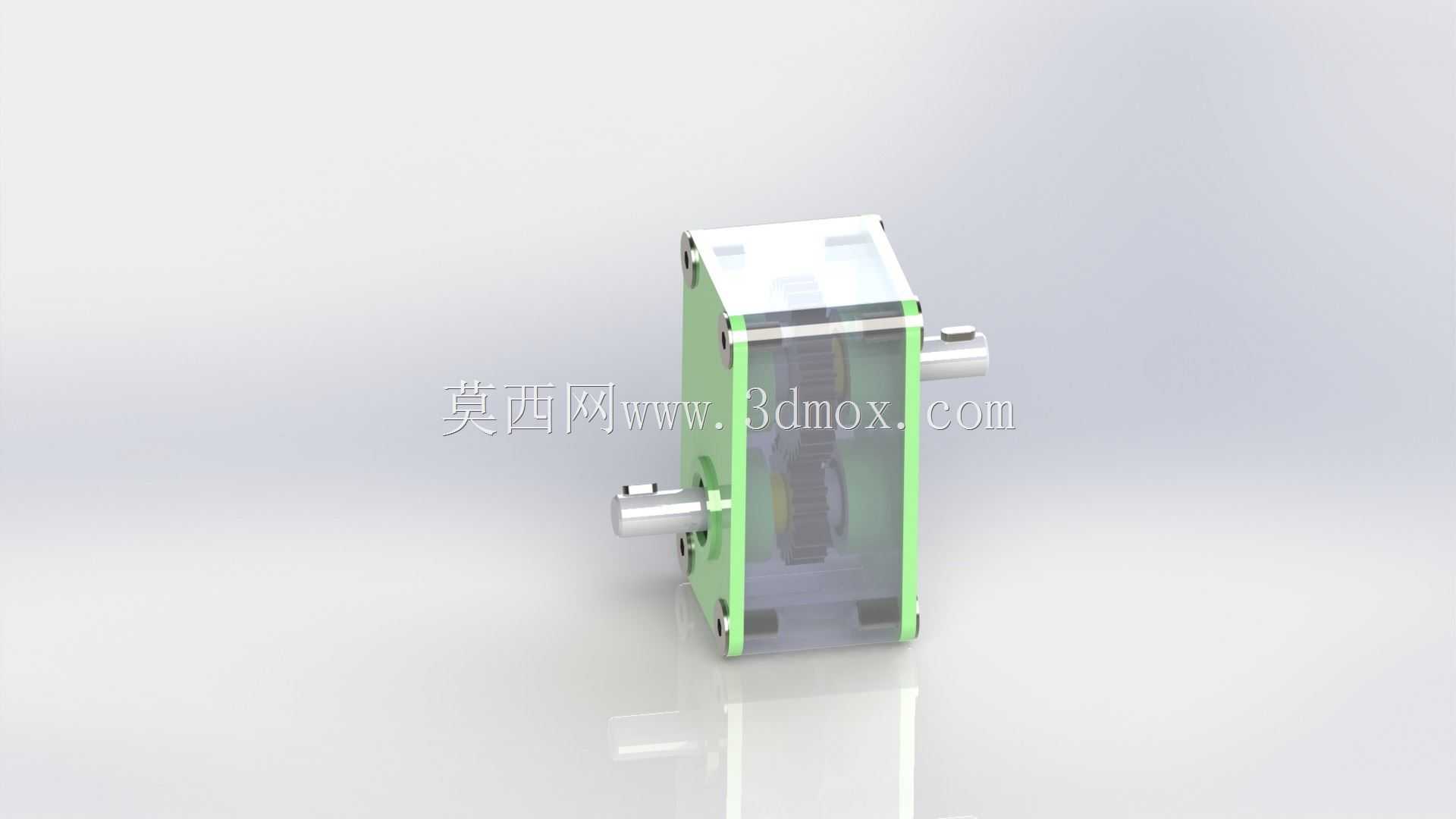

这款平行轴直齿传动齿轮箱,主要面向小功率动力传输场景设计,常见于小型输送线驱动端、教学实验台传动单元、轻工包装设备的动力匹配环节,也可作为非标自动化设备中转速扭矩转换的核心部件使用。从实际应用场景来看,这类小体积齿轮箱适配安装空间局促的设备布局,不需要额外预留大型传动机构的安装位,能在紧凑的设备框架内完成动力输入输出的参数匹配。设计过程中优先考虑了齿轮啮合的侧隙控制,直齿圆柱齿轮的啮合参数经过反复校核,确保传动过程中不会出现卡滞、异响问题,同时兼顾了传动效率,直齿结构本身没有轴向分力,不需要额外配置承受轴向载荷的轴承,能有效压缩箱体的整体宽度尺寸,降低整体重量。箱体采用半透明侧盖与金属框架结合的结构,半透明端盖一方面可以直观观察内部齿轮的啮合状态,日常巡检时不需要拆解箱体就能判断齿面磨损、润滑脂留存情况,另一方面也能在教学演示场景中直观展示齿轮传动的运行逻辑,帮助初学者理解传动比匹配、齿轮啮合的基本原理。输入输出轴采用同侧平行伸出的布局,轴端预留了标准的联轴器安装位,轴伸长度、轴径尺寸都按照通用小功率传动的标准参数设计,能直接适配市面上常见的微型电机输出轴、负载端连接轴,不需要额外加工转接轴套,降低现场安装的适配成本。箱体的安装孔位分布在壳体四个边角,孔位间距经过标准化设计,能直接固定在常规的铝型材框架、设备安装底板上,安装边界清晰,不会和周边的走线、其他部件产生干涉。内部齿轮的传动比设定兼顾了常用的减速需求,能将输入端的高转速低扭矩输出转换为低转速大扭矩,匹配负载端的运行需求,齿轮与轴的连接采用平键传动,能稳定传递扭矩,避免长期运行后出现轴与齿轮的相对滑动。箱体的密封结构考虑了润滑脂的留存,端盖与箱体结合面做了贴合处理,能防止润滑脂泄漏,同时阻挡外部粉尘进入啮合区域,延长齿轮副的使用寿命。在实际选型适配时,可根据输入端的转速、负载端的扭矩需求,直接匹配对应功率的驱动电机,不需要对箱体结构做额外修改,安装时只需要保证输入输出轴的同轴度符合要求,固定好安装螺栓即可投入使用,日常维护只需要定期通过侧盖观察润滑状态,补充适配的润滑脂就能保证长期稳定运行。
