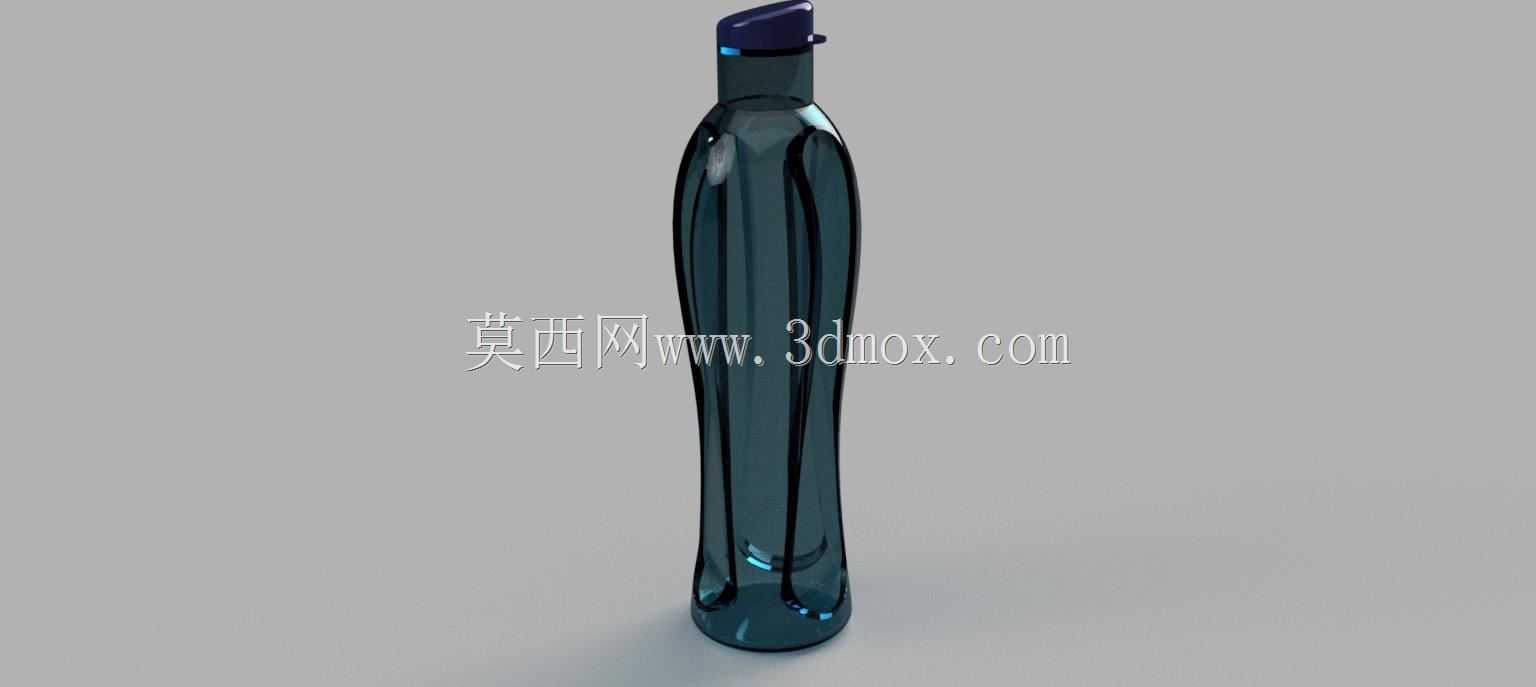

流线型便携运动饮水瓶结构造型

　　该瓶体造型面向日常外出携带、运动补水、办公桌面使用以及车载杯架放置等场景，整体采用细长收腰的轮廓思路，在有限握持直径下兼顾容量与手持稳定性。瓶身主体为回转曲面基础上的多段流线变化，底部设置圆润加厚的支撑环面，放置时接触面积集中在底缘环形区域，能够降低桌面轻微不平带来的晃动；瓶身从中下部向上逐步收窄，至颈部再次过渡到瓶盖配合段，曲面过渡连续，没有明显的尖角突变，既符合塑料吹塑或透明注拉吹成型的拔模方向，也便于后期在外观面上做贴膜、丝印或品牌标识区域预留。

　　从实际用途看，这类容器的核心功能是储存饮用水或其他常温饮品，并通过顶部翻盖控制出水口开启与关闭。模型中瓶盖部分采用深色小件与瓶身形成材质对比，顶部翻盖处于可辨识的开启状态，翻盖与盖体之间应预留铰链运动空间；在结构深化时，需要重点检查翻盖绕铰链轴线旋转时是否与盖体顶面、瓶口加强筋发生干涉，同时保证闭合后翻盖能够压住出水口密封面。瓶口与盖体之间通常采用螺纹配合，螺纹段长度、牙型高度和旋合导向锥面会直接影响装配手感与密封可靠性，若用于带压饮品，还需在盖内增加密封圈槽并校核瓶盖拧紧后的压缩量。

　　瓶身外形并非简单圆柱，而是在正面和侧面形成内凹的视觉线条，使光线穿过透明材料时产生连续反射带。这种造型一方面增强外观识别度，另一方面在握持区域形成轻微的指腹贴合曲面，降低湿手滑移的概率。设计时需要控制凹陷深度，避免瓶壁局部过度变薄；对于吹塑成型件，壁厚分布会随型坯拉伸而变化，底部转角、瓶身最深凹陷处和瓶口过渡段都应在建模阶段保持合理圆角，防止应力集中。若采用透明PET类材料，外观面应尽量减少分型线在主视面的穿越，模具拼缝线可布置在侧面低可见区域；若采用不锈钢或金属旋压工艺，则该曲面需要拆分为外壁、内胆、口部卷边和底盖等不同结构件，三维模型中应提前表达层间间隙与底部连接边界。

　　安装边界主要体现在瓶体与外部承载空间的配合上。细长瓶身适合放入常见背包侧袋、自行车水壶架和车载杯托，建模时应将最大外径控制在杯架夹持范围内，底部直径不宜过小，以免插入杯架后倾斜；瓶身总高度则需要考虑背包侧袋深度以及桌面摆放时的重心高度。重心越低，满水状态下抗倾倒能力越好，因此底部材料加厚或瓶底曲面略微外扩都有实际意义。瓶盖顶部翻盖开启后会增加局部高度和侧向投影，在冰箱门格、杯架上方空间较窄的场景中，应检查翻盖完全打开时是否会触碰上方隔板。

　　从结构校核角度看，瓶体承受的载荷主要包括竖直放置时的液体重力、手持携带时的局部捏压、跌落时底部和角部冲击，以及瓶盖旋紧时瓶口螺纹受到的周向扭矩。模型曲面应保证瓶壁在标签区、握持区和底部支撑区之间平滑过渡，底部内凹结构不能形成尖锐封料痕；口部螺纹下方可设置一圈加强肩，防止旋盖时瓶颈变形。出水口位置需要与翻盖密封塞形成对应关系，密封塞的压缩方向应尽量垂直于盖合面，避免单侧压紧导致渗漏。

　　在三维建模流程中，可先以中心线确定瓶高、瓶口直径、最大腹径和底径，再通过样条曲线勾勒主视轮廓，旋转得到基础瓶体；随后利用曲面裁切或多截面造型建立侧面流线凹槽，并对所有外观棱边进行等半径或变半径圆角处理。瓶盖单独作为装配体处理，分别建立盖壳、螺纹、翻盖、铰链轴、密封塞和出水口特征，通过装配约束检查开启角、闭合位置和零件间隙。对于后续工程出图，还应补充瓶身壁厚、口部螺纹规格、底部支撑平面、盖体外径以及翻盖开启后的包络尺寸，使造型数据能够直接服务于手板验证、模具分型和包装空间评估。
