双孔双色便携手动卷笔刀结构

　　该结构围绕日常文具中最常见的手动削笔需求展开，整体采用左右拼合的双色壳体承载内部削切组件，外形紧凑，适合放入笔袋、文具盒或办公抽屉中使用。模型将外壳、锥形削笔孔、刀片固定座、锁紧螺钉及内部导向面分别表达，能够清楚看到卷笔刀从外部握持到内部切削的完整构成。红色与蓝色壳体形成明显的分件关系，既便于在建模时区分装配关系，也便于实际生产中采用不同颜色材料进行注塑成型。前端圆形削笔孔为铅笔进入位置，孔内锥面承担导向和支撑作用，使铅笔在旋转过程中保持稳定轴线。刀片沿锥面切线方向布置，刃口略微凸出，能够在木材和笔芯经过时连续削切。刀片固定位置需要兼顾刃口露出量、螺钉压紧面积以及更换便利性，露出过多会造成切削阻力增大并容易崩芯，

　　露出过少则会出现削不动或碎屑过长的问题。壳体侧面的圆弧轮廓并非单纯造型，而是为手指握持提供贴合面。卷笔刀在使用时通常由拇指和食指捏住两侧，中指辅助施力，因此外壳宽度、厚度和边角过渡都会影响手感。模型中壳体边缘做了圆滑处理，避免注塑件尖角带来的毛刺和握持不适。底部开口用于排出木屑，削切产生的螺旋状木片沿锥面和刀片间隙向外滑出，落入桌面或垃圾容器。排屑空间不能过小，否则潮湿木屑容易卡在刀片附近，造成后续铅笔插入受阻；也不能过度扩大，否则会削弱壳体侧壁刚度。内部刀片座采用独立小件表达，其位置决定锥孔与刃口的相对角度。实际装配时，刀片平面应紧贴安装基面，螺钉孔提供压紧点，座体周围留出避让槽，使刀片在轻微磨损后仍有调整空间。

　　对于结构设计人员而言，这类小件虽然尺寸不大，但涉及薄壁壳体、刃口安全、装配间隙、材料耐磨和用户操作习惯等多个维度。外壳壁厚需要保持均匀，厚薄突变会在注塑过程中引起缩水、翘曲和填充不足；螺钉柱周边应设置加强筋，以承受反复拧紧和刀片更换时的局部载荷。锥形孔入口可做小圆角，降低铅笔偏斜插入时对孔口的磕碰。外形边界上，整机长度控制在手掌可轻松握持的范围内，宽度需容纳两个主要功能区域：一侧为削笔锥孔，另一侧为封闭容腔和拼合连接结构。高度方向以刀片安装面为核心，上方保留手指捏持面，下方保留排屑开口，安装时不需要外部支架，直接平放或手持即可工作。该类产品广泛用于学生文具、办公桌面、美术绘图、培训教室和展会礼品等场景。

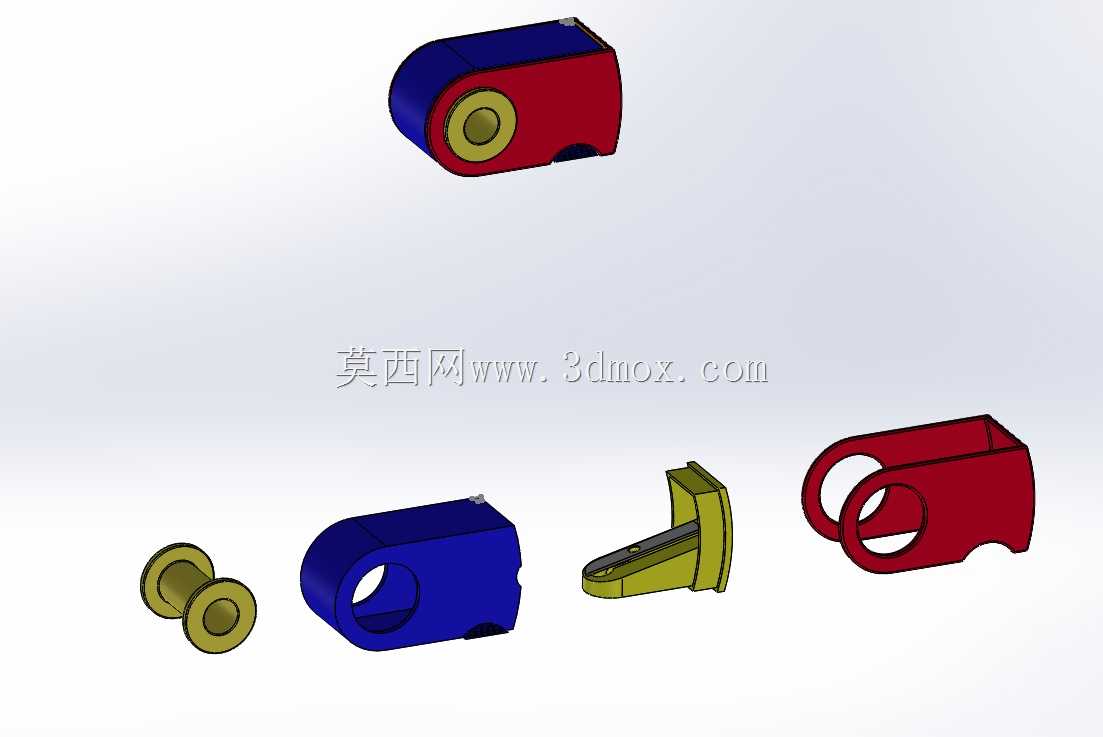

　　绘图人员使用木质铅笔进行草图标注时，卷笔刀需要快速恢复笔尖锥度；学生群体则更关注安全性、耐用性和削笔稳定性。模型通过爆炸式视图呈现各零件之间的装配逻辑：两片外壳围合形成主体，刀片座嵌入定位，螺钉从外侧压紧，锥孔与排屑通道在内部连通。设计时还应考虑铅笔直径差异，常规木质铅笔进入锥孔后，前端被逐渐收窄，刀片沿木材外周切削，最终形成适合书写或绘图的尖部。若用于彩铅，笔芯更脆，刃口角度和进笔阻力需要更柔和；若用于普通石墨铅笔，则可保持较顺畅的切削量。壳体材料通常选用韧性较好的塑料，以承受跌落和捏持力；刀片需要较高硬度和锋利度，固定螺钉则应防止日常振动松动。三维结构中各零件之间的干涉检查尤其重要，外壳拼合面不能与刀片运动或木屑排出路径冲突，螺钉头部不能突出到握持面，锥孔内壁不能出现台阶阻碍铅笔旋转。通过该模型，可以直观理解小型手动文具从功能分区、零件拆分、切削原理到人机握持和安装边界的完整设计过程。
