双腔圆形塑料件罐式注塑模具

　　这套模具结构面向圆形薄壁塑料件的批量注射成型，采用一模两腔的布置方式，两个成型腔沿模板长度方向对称排列，适合盖类、衬套类、小型罐状零件的连续生产。从三维结构可以看出，模具主体由多层模板叠合组成，外侧模板承担安装、导向和锁模受力，中间区域布置成型零件与浇注通道，整体为典型板框式罐式模架。

　　在实际应用中，这类模具通常安装在卧式注塑机上，依靠机床定模板和动模板完成闭合、注射、保压、冷却和开模动作。模具外形需要与注塑机拉杆间距、容模量、开模行程相匹配，四角和侧边布置的安装孔用于压板或螺栓固定，侧面密集的螺钉则用于模板之间的定位与紧固。设计时需要先确认设备安装边界，包括模具闭合厚度、最大开模距离、顶出空间以及喷嘴对接位置，避免模具装入设备后与拉杆、安全门或顶出机构发生干涉。

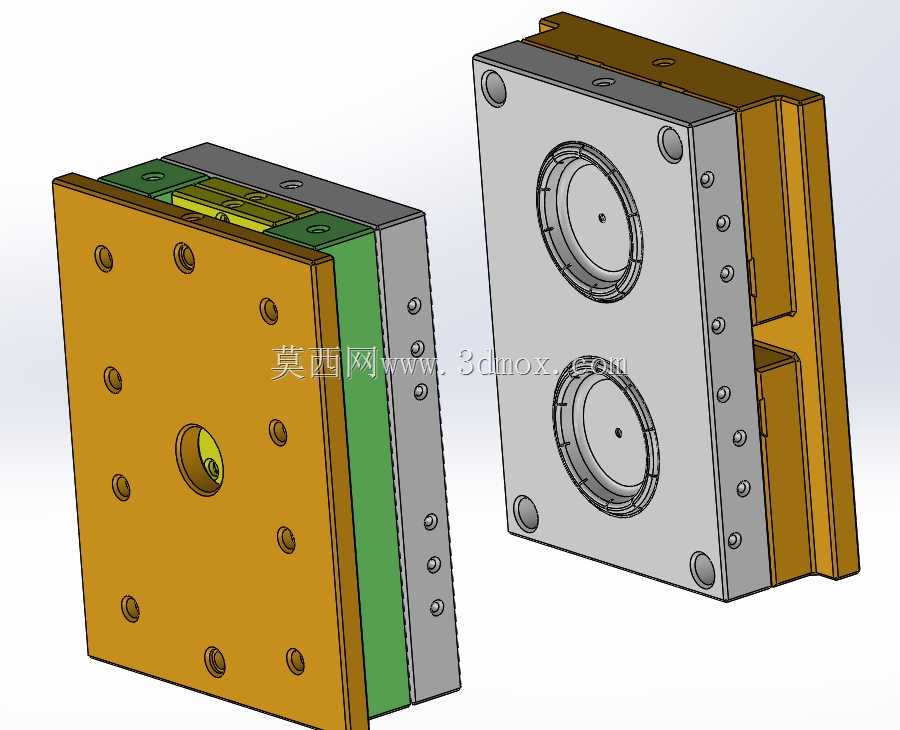

　　成型部分集中在模具中部。两个圆形型腔分别加工在对应模板上，腔口轮廓带有环形台阶，说明制品可能具有外缘凸边、密封配合面或多层壁厚结构。型腔周围保留了较宽的金属承力区，使注射压力能够均匀传递到模板，减少局部变形。圆形制品在充模时流动路径相对均衡，双腔对称布置有利于缩短流程差，使两个型腔在相近压力下完成填充。若制品端面有细小孔位或中心特征，则需要在对应侧设置小型型芯，并在合模时保证型芯与型腔同轴。

　　模板上的多组孔系承担不同功能。沿外轮廓分布的大孔可用于导柱、导套或回程机构安装，保证动定模开合时重复定位；较小的螺纹孔用于固定镶件、压条和模块；靠近型腔的孔位则可能接入冷却回路，使成型区域在保压和冷却阶段温度稳定。冷却系统的布置不能只追求孔位数量，还要避开螺钉、顶杆和浇口区域，保证水路密封并形成相对均匀的热交换路径。对于圆形薄壁件，型腔边缘和中心区域的冷却差异会直接影响收缩率，严重时会造成圆度超差或顶出变形。

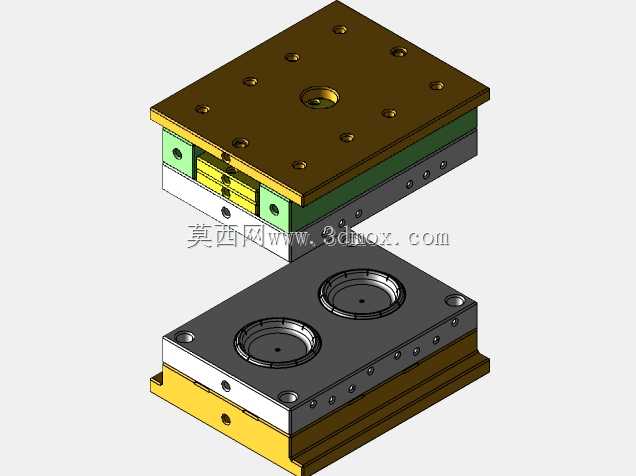

　　从外观分层来看，黄色、绿色和银灰色区域分别对应不同功能模板或装配部件。外侧宽厚模板提供刚性支撑，中间夹层可用于设置流道、分型面或顶出空间，侧向凸出的条状结构则可能是锁模楔块、导轨压条或模具吊装、定位辅助结构。多层板组合的好处是加工和修配比较方便，当成型零件磨损或制品结构变更时，可以优先更换局部镶块，而不必整体报废模架。

　　浇注系统需要结合制品产量和外观要求选择。若采用侧浇口，浇口可布置在型腔外缘，去除后痕迹较容易处理；若采用点浇口，则需要增加流道板和拉料结构，模具厚度和开模行程都会增加。对于图中这种双腔圆形布局，流道应尽量保持等长或近似等长，使熔体到达两腔的时间和压力一致。分型面选择在制品最大轮廓处，有利于开模时零件留在动模侧，并由顶出机构平稳推出。

　　顶出设计要与制品形状匹配。圆形薄壁件包覆型芯后接触面积较大，如果顶出力集中在单点，容易产生白痕、翘曲或顶穿。工程上通常采用顶板、顶环或多根顶杆均布的方式，将推出力分散到制品边缘和刚性较好的区域。顶出行程需大于制品轴向深度，并预留取件空间；回程机构则要在合模前使顶出板复位，防止顶杆与型腔碰撞。

　　导向和承力结构同样关键。导柱导套布置在模板受力均衡的位置，合模时先于型腔接触，保护细小型芯和封胶面。对于注射压力较高的塑料材料，还需要在分型面周边设置足够的锁模面积，防止飞边。模具侧面的螺钉和定位销应形成稳定约束，销钉承担重复定位，螺钉承担压紧，二者不能相互替代。

　　建模时应按照真实装配关系分层处理：先建立模架外轮廓和安装基准，再完成型腔、型芯、浇注、冷却、顶出和导向零件的空间校核。所有活动件要检查开合模行程，固定件要确认沉孔深度和螺纹有效长度，冷却水道与其他孔系之间必须保留安全壁厚。通过三维装配，可以提前发现顶杆与螺钉干涉、型腔距模板边缘过近、取件空间不足等问题，从而在加工前完成结构修正。

　　整体来看，该模具强调标准化模架、对称双腔成型和可修配结构之间的平衡，适用于中小尺寸圆形塑料件的稳定量产。其设计核心不在复杂外观，而在于孔系布局、热交换、顶出均衡和设备边界的协同，只有这些环节在三维阶段充分校核，模具进入试模阶段后才能减少反复修模。
