通讯设备配套吊装挂钩注塑成型模具

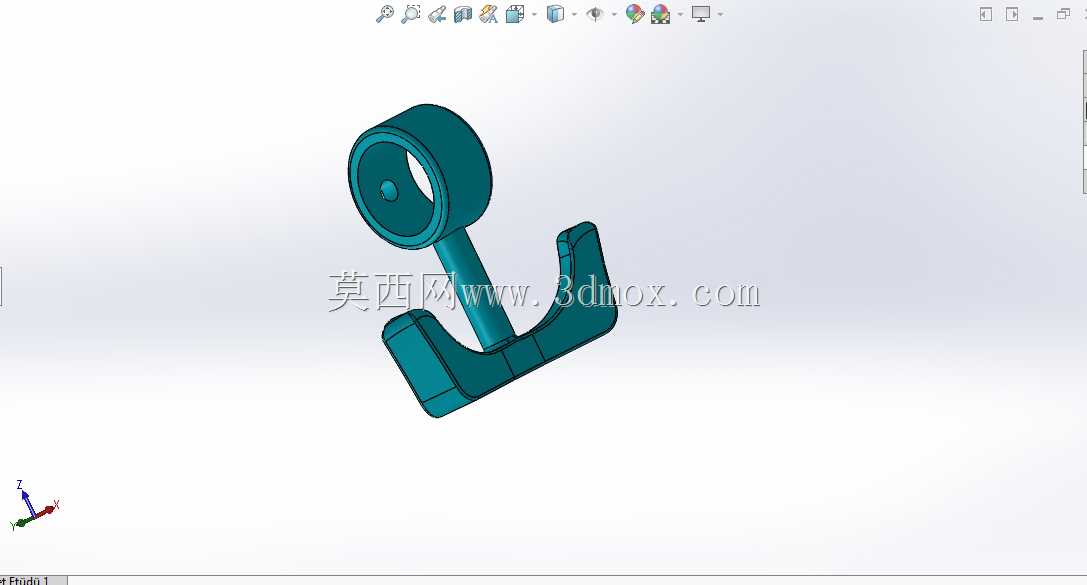

　　这套三维结构围绕通讯终端配套吊装挂钩的量产成型需求展开，成型后的制件为一体式塑胶挂架，上部为带中心通孔的圆柱套筒段，下部延伸出对称分叉的承托钩爪，中间由斜向连接臂过渡，整体用于通讯外设、小型信号终端或配套线材组件的壁挂、吊装固定场景。在实际布设场景里，这类挂钩常被安装在弱电井侧壁、通讯机柜内侧、墙面布线点位或者桌面工位旁，上部套筒可穿入固定销轴、挂杆或者自攻螺钉完成定位，下部两个向外微张的钩爪直接承托设备外壳或者捆扎后的通讯线束，替代传统扎带临时固定的方式，既可以让终端设备保持悬空避让积水、积尘的低位区域，也能在运维检修时快速取放，无需反复拆卸紧固件。

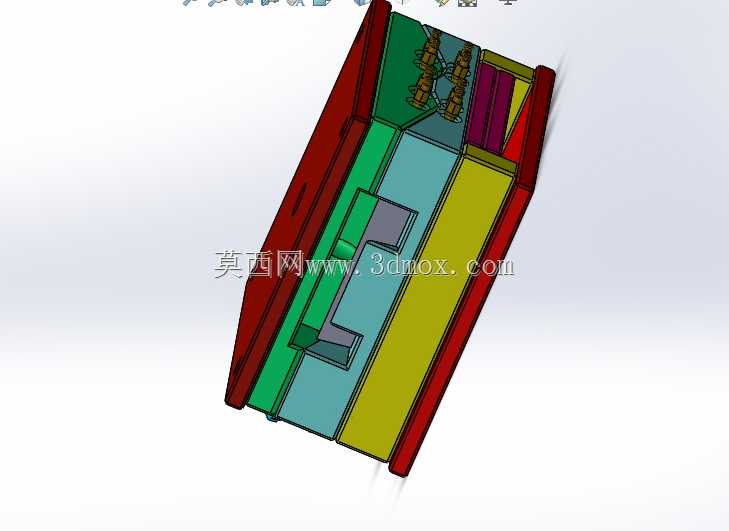

　　从制件功能逻辑反推模具设计思路时，首先要处理的是挂钩的受力传递路径：钩爪部位在挂载设备后会承受持续的向下弯折载荷，因此成型该区域的模腔需要预留足够的壁厚补缩空间，分型面沿挂钩最大外轮廓的中分面布置，让上部套筒的轴向通孔由两端对合的型芯成型，避免单侧长型芯在注塑充模时受料流冲击发生偏移。钩爪的两个分叉位置存在内侧倒扣，常规直顶出无法直接脱开，因此模腔对应钩爪内侧设置斜顶机构，开模后斜顶随顶出动作沿斜向滑移，先脱离钩爪内侧的卡位凹槽，再由顶针将制件从定模侧整体推出。中间斜向连接臂属于厚薄过渡区域，建模时特意在臂与套筒、臂与钩爪的交接位置做了圆角过渡，既消除塑胶充模时的应力发白隐患，也让模腔对应的转角位置不会出现应力集中导致的模腔开裂。

　　外形尺寸与安装边界方面，成型后的挂钩整体长度控制在常规手持通讯配件的适配区间，上部套筒外径适配市面通用的M4至M6规格固定件，中心通孔的同轴度公差在模腔设计时预留了0.05mm的修正量，保证量产制件穿入挂杆后不会出现卡滞。下部两个钩爪的开口间距匹配对应通讯设备的外壳厚度或者线束捆扎后的外径，钩爪末端做了向内的小凸缘，挂载后设备不会从开口处意外滑脱。模具整体的长宽边界适配标准15至20吨小型注塑机的拉杆间距，模架采用标准龙记模架规格，定模侧设置主流道与分流道，浇口选在连接臂背面的隐蔽位置，注塑完成后浇口残留痕迹不会出现在挂钩外露的正面外观面，省去后续人工修剪浇口的工序。冷却回路围绕上部套筒和下部钩爪两个厚壁区域分别布置，套筒位置的冷却水路沿型芯轴向环绕，钩爪位置的水路贴近模腔内壁，保证整周模温温差控制在合理范围，避免制件出现上下收缩不均导致的翘曲变形。顶出点位避开钩爪的受力工作面，全部布置在连接臂背面和套筒下端的非外观区域，顶出时制件受力均匀，不会留下顶白痕迹。整套结构在建模阶段就同步校验了开模行程、斜顶滑移距离、顶出行程的干涉关系，模拟开模全过程中所有运动部件无碰撞，投入量产前不需要反复试模调整结构，可直接用于小批量通讯配套挂架的注塑生产。
