车载抛雪旋转出雪筒清雪作业装置

　　这套三维结构呈现的是一种可搭载于滑移装载机、拖拉机前端或专用清雪底盘上的抛雪作业装置，核心部分由下部集雪壳体、侧向螺旋集雪机构、中部旋转基座、高位弯曲出雪筒以及顶部可调导向罩组成。设备主要用于北方城市道路、机场停机坪、厂区主干道、停车场、山区公路和物业园区在强降雪后的快速清雪作业，能够将路面积雪收集、破碎并通过抛筒远距离抛送至道路两侧或转运车辆内，避免普通推雪板仅能将雪堆放在路边、反复占用通行宽度的问题。

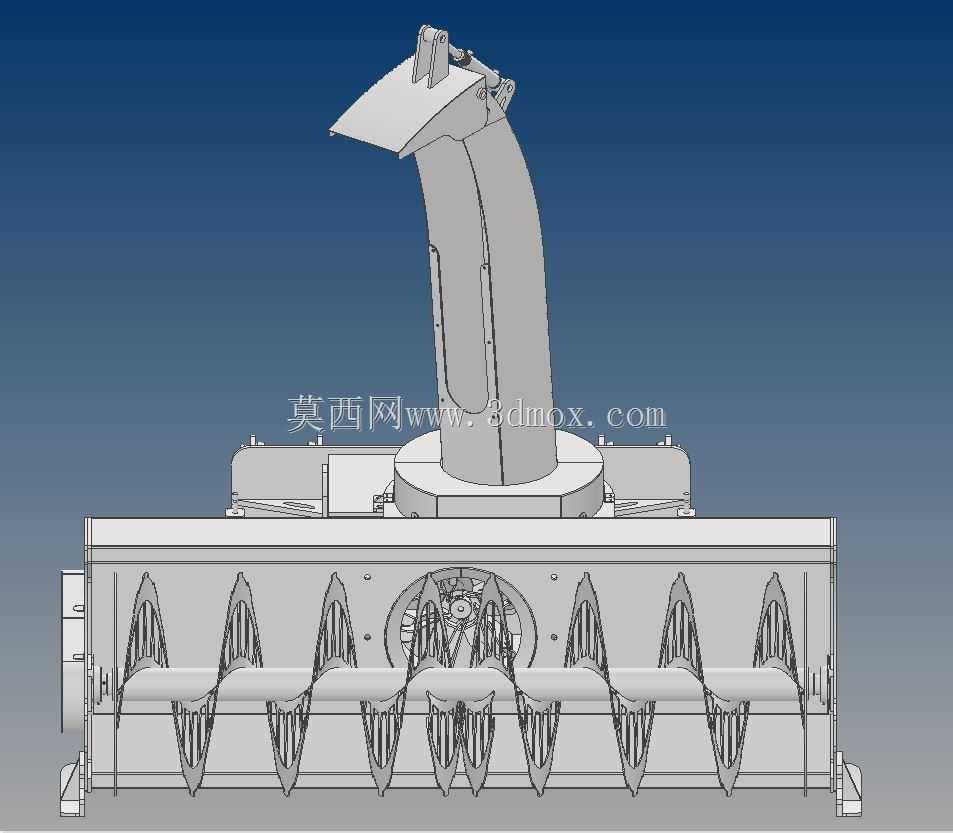

　　从实际使用工况看，抛雪装置面对的并不总是松散干雪，初春融雪后再冻结的硬雪层、被车辆压实的雪壳、夹杂沙粒和碎冰的积雪都会对壳体和螺旋叶片产生冲击。模型下部箱体采用宽厚的板式焊接结构，左右侧板与底板形成封闭集雪腔，前缘保留了较低的进雪边界，使积雪在主机推进过程中能够顺利进入螺旋工作区。侧向螺旋叶片将雪从两侧向中部聚拢，中部再通过旋转叶轮将雪流加速并送入竖直出雪通道。壳体外侧布置的加强筋、折弯边和局部加厚支座，都是为了在低温、冲击和振动条件下控制板件变形，避免长期作业后出现焊缝开裂或壳体抖动。

　　出雪筒是该装置最醒目的部分。模型中的抛筒采用大曲率弯管形态，下部通过回转盘与集雪壳体连接，可围绕竖直轴线改变抛送方向，使操作人员根据路边绿化带、护栏、会车空间或运雪车位置调整落雪点。筒体截面保持连续过渡，减少雪流在弯道内的突然折返和堵塞。高位抛送结构能够提升雪粒离开设备后的运动轨迹，在开阔场地中获得更远抛距；在狭窄道路上，则可通过减小抛射角度，将雪堆放到靠近路缘的指定区域。顶部导向罩通过铰接连杆和调节件控制俯仰角度，其作用不是单纯改变外形，而是直接影响雪流出口方向、抛射高度和散落范围。

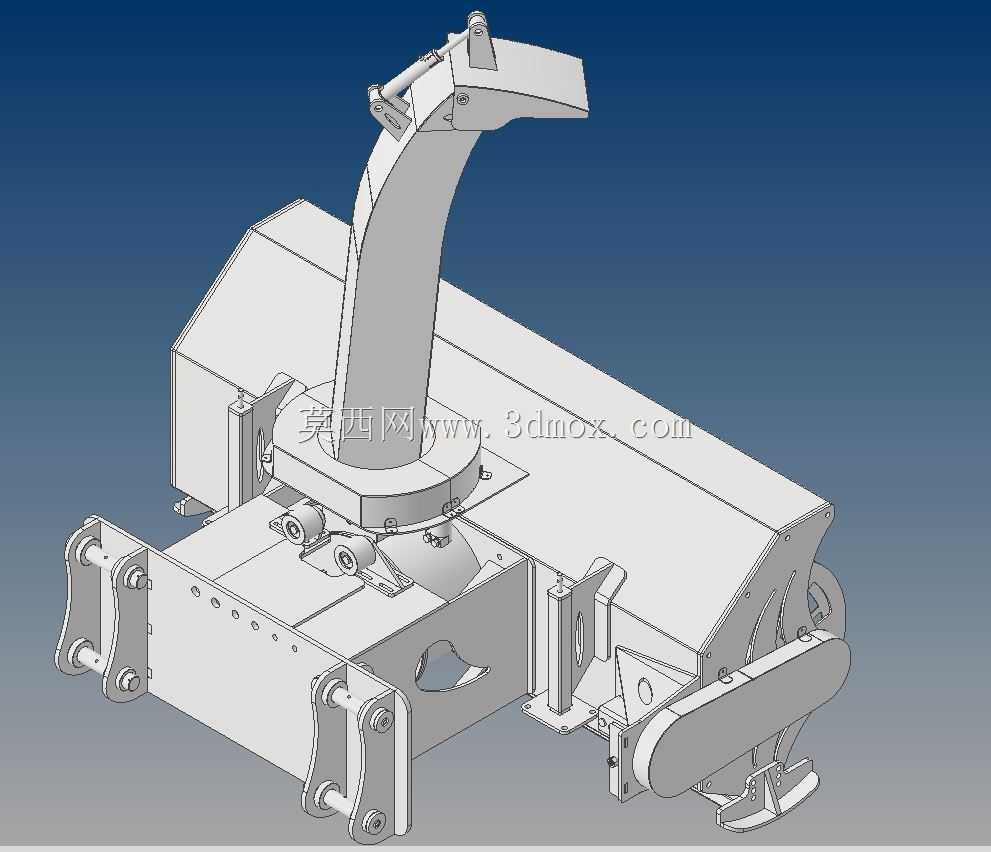

　　安装边界方面，装置后部设置了与主机连接的挂载框架，铰接孔位、锁止板和支撑耳板按照车载机具的快换思路布置。前端连接区需要与主机的举升臂、液压输出和倾角运动相匹配，因此模型在两侧保留了对称销轴孔，并在受力路径上设置箱型支撑。设计时不能只关注设备自身宽度，还需要校核主机满转向时轮胎、踏板、驾驶室与抛雪壳体之间的干涉边界，以及举升下降过程中出雪筒底部与地面、主机保险杠之间的最小间隙。回转机构位于整机重心附近，有利于减少偏载，但高位出雪筒在风雪天气会形成明显风阻，回转支承和锁紧结构需要承受侧向振动。

　　结构设计上，下部壳体的开口宽度决定单次清雪幅宽，壳体高度则影响吃雪深度和雪流通过能力。过宽的集雪口会提高单次作业效率，但在小功率主机上可能导致螺旋卡死；过低的壳体则容易在厚雪工况下发生雪流满溢。模型中壳体侧面保留了检修盖和紧固件位置，便于更换磨损叶片、清理卡入的冰块或杂物。传动侧外部设置护罩，既保护链条、轴承或液压马达，也减少雪水侵入。出雪筒内壁应尽量保持平滑过渡，外部加强筋不宜突入流道，否则湿雪容易在死角处粘附、冻结，进而降低抛送效率。

　　在液压驱动方案中，螺旋集雪机构和抛雪叶轮通常需要较大低速扭矩，出雪筒回转和导向罩俯仰则要求动作平稳、可锁止。建模时需要明确液压马达安装面、管路走向和铰接油缸的运动包络，尤其要检查出雪筒旋转时软管是否被拉伸、折弯或夹在回转盘与固定壳体之间。若采用机械传动，则应重点关注链轮、轴承座和剪切保护销的位置，使异物进入时能够先切断保护件，而不是损坏主轴或主机动力端。

　　对于三维建模和设备选型人员，该结构的价值在于完整表达了清雪机具从雪流入口、聚拢、加速、回转到抛射出口的连续路径。外形上可以看到大尺寸弯筒与低矮箱体形成高低组合，但工程重点并不在外观曲面，而在流道连续性、挂载强度、回转密封、低温维护性以及主机匹配边界。实际投产前还需结合目标主机的液压流量、整机重量、行驶速度和常见雪况确定壳体幅宽、叶轮直径、抛筒高度和护罩调节范围，使装置既能在暴雪条件下持续作业，也能在城市狭窄路段保持灵活转向和安全抛雪。
