链式截割掘进工作头总成结构

项目分类:建筑 发布时间:2022-06-09 ID:655310
  • 链式截割掘进工作头总成结构
  • 链式截割掘进工作头总成结构
  • 链式截割掘进工作头总成结构

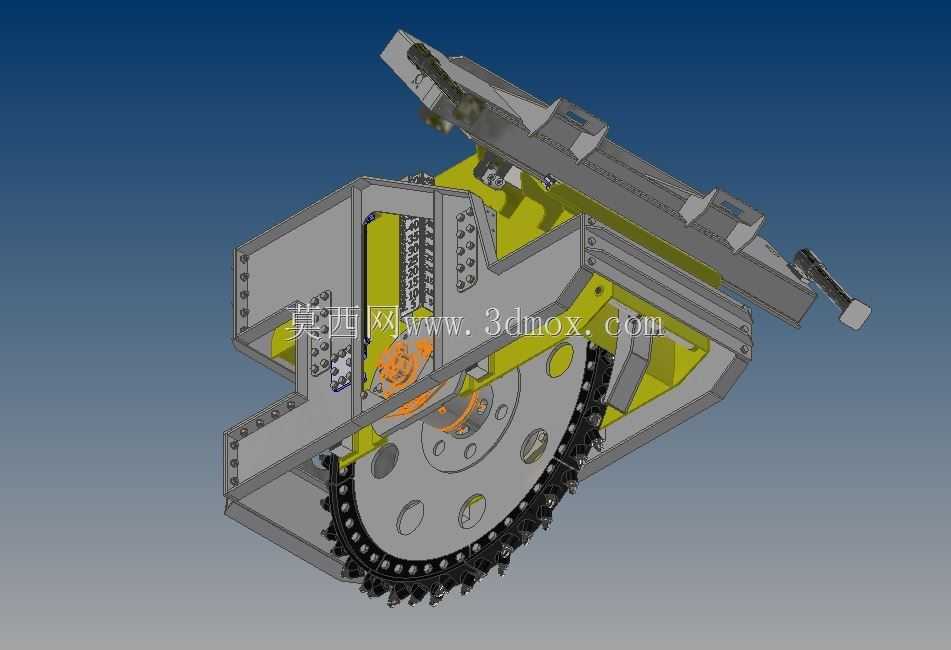

  井下巷道掘进作业里,截割工作头是直接接触煤岩、完成落料的核心执行部件,这套链式截割总成的结构搭建,完全围绕井下狭长作业空间的边界约束展开。整机采用双侧框架式承载布局,两侧厚重的折弯焊接箱体作为主承力基体,所有传动、导向、执行部件全部内嵌在框架区间内,没有外凸的零散结构,作业时周边矸石碰撞不会直接磕碰传动元件,框架外侧预留的安装孔位可直接对接掘进机的悬臂连接座,对接面的孔距按照行业通用悬臂接口尺寸排布,现场换装时不需要额外改制连接法兰。前端的环形截割链环绕主链轮布置,链节上均匀镶嵌硬质合金截齿,齿座采用可拆式螺栓固定,单齿磨损后可在井下工作面直接更换,不需要整体拆解链体;主链轮采用大节距重载齿形,齿面做淬火硬化处理,

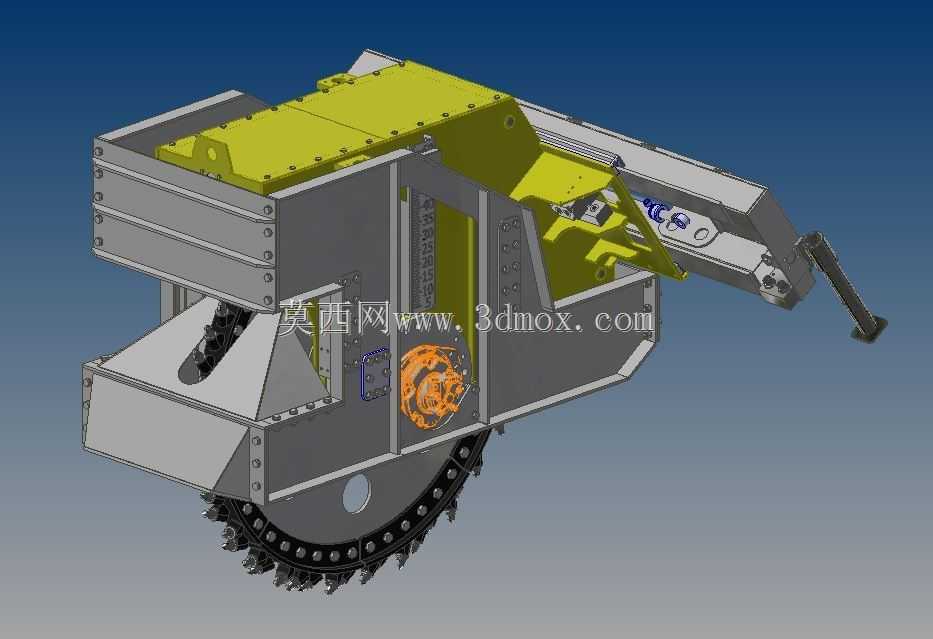

  和链节啮合时的接触应力控制在材料许用范围以内,链轮中心的轮毂通过平键和内部传动轴连接,扭矩传递路径没有薄弱环节。截割链的上下导向段贴合框架内侧的耐磨导轨运行,导轨表面堆焊耐磨层,长期运行后导轨磨损可单独拆换,不需要更换整个框架;链体的张紧机构布置在框架尾部,采用螺杆张紧形式,张紧行程覆盖链节使用后的伸长量,井下作业时每班可通过尾部的调整螺母快速张紧,避免链体跳齿脱链。框架内部的传动腔里,橙色的传动组件是截割链的动力传递枢纽,将输入扭矩减速增扭后传递给主链轮,传动件的润滑腔做了密封设计,井下淋水、煤尘不会进入啮合面,轴承选型采用重载密封轴承,能承受截割作业时的径向冲击载荷。整机的上部延伸出两条平行的滑动导向梁,

  梁体上加工有连续的安装孔位,作业时可配套喷雾降尘装置、挡矸护板,导向梁的长度方向和截割头进给方向一致,截割头切入煤壁时,导向梁可沿悬臂上的导轨滑动,限制截割头的摆动量,避免截割硬岩时整机偏载晃动。从安装边界来看,整套工作头的横向宽度控制在巷道单侧掘进的允许尺寸内,不会和巷道两侧的支护架发生干涉;总高度适配悬臂抬起的最大行程,截割顶部煤岩时不需要额外垫高机身;尾部连接端的输入轴采用标准花键接口,可匹配不同功率等级的掘进机输出轴。结构设计阶段特意把易损件全部布置在框架外侧或可快速开盖的腔室位置,截齿、齿座、导向耐磨板、张紧螺杆这些日常维护件,不需要吊装整个工作头就能完成更换;框架的焊接坡口按照重载钢结构规范设计,所有承力焊缝做满焊处理,

  焊后整体去应力,避免长期冲击载荷下焊缝开裂。作业过程中,链式截割头相比传统旋转截割头,接触煤壁的截齿数量更多,单齿承受的冲击载荷更小,截割软岩和煤层时的块料率更高,产生的粉尘量更低,既适合煤矿巷道的掘进作业,也可用于隧道施工中软岩断面的铣挖作业,还能配套在固定式铣挖设备上完成露天矿的表层剥离作业。框架上预留的多个吊装孔位,方便井下运输时分体吊装,各部件的拆分重量都符合井下罐笼的运输限重要求,不需要拆解到零散零件就能完成井下转运,现场组装时仅需对接定位销和连接螺栓,装配难度低。
