螺旋扭纹闭合环形曲面造型

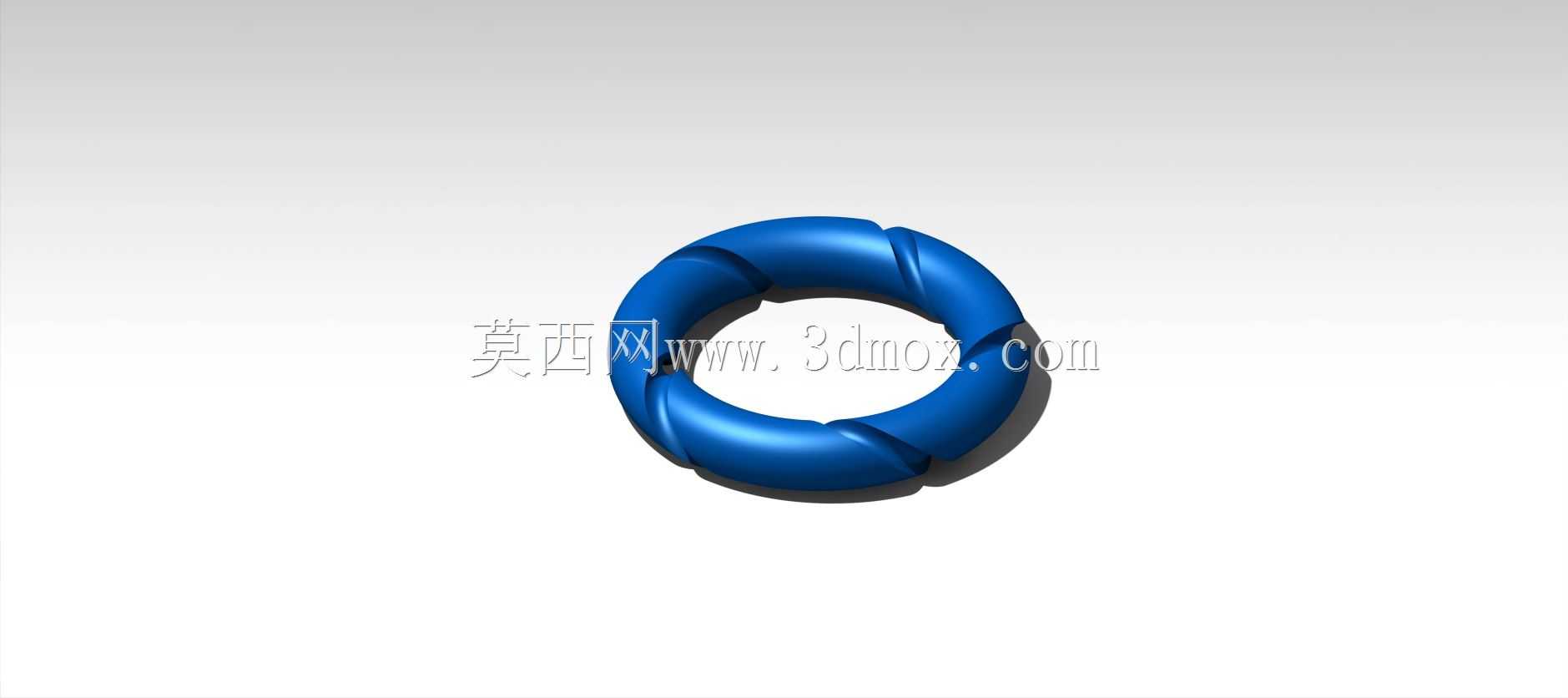

　　该造型以闭合环形基体为核心，在环体周向布置连续扭转的曲面变化，使原本规则的圆环截面沿圆周方向产生起伏、收放与扭转过渡。整体没有独立装配关系，重点在于单一实体表面的连续性控制，适合用于练习复杂自由曲面的搭建、修剪、缝合与实体化流程。从结构表现看，环体外侧保留较宽的承载面，内侧形成相对收拢的轮廓，扭转区域在环体上下表面之间平滑衔接，避免出现尖锐折边。这样的处理方式在装饰环、导向环、柔性护圈、异形密封支撑件以及产品外观概念件中都有参考价值。若将其转化为实际零件，可用于需要环形包覆、周向导向或视觉识别的部位，例如设备端部装饰圈、管路外部防护环、手持式产品防滑环，或者作为机械装置中演示曲面流动关系的概念构件。

　　建模时应先确定环形中心线与基础截面，再根据扭转节奏建立控制曲面。环体并非简单扫掠即可完成，因为截面在运动过程中不仅发生旋转，还伴随局部宽窄变化和边缘缺口形态。实际处理中可将整周拆分为若干特征区段，每段以主曲面控制大形，再通过边界约束保证相邻区段在连接处的曲率过渡。曲面边界需要重点检查，尤其是扭转幅度较大的位置，表面容易出现局部褶皱、法向突变或曲率半径过小。若后续用于注塑、橡胶包覆或金属成型，过小的内凹半径会增加脱模或加工难度，因此在保持外观扭纹特征的同时，应结合材料厚度和制造方式调整过渡半径。

　　从安装边界考虑，这类环形件通常围绕轴、管、壳体凸台或设备外缘布置。内环轮廓决定装配通过尺寸，外环轮廓决定外部避让空间，轴向高度则影响与相邻零件的堆叠关系。模型中扭纹突出区域沿环周分布，设计真实产品时需要确认这些突出部位是否会与外壳、紧固件、线束或操作人员接触。若作为防滑握持结构，外缘起伏应控制在手指能够稳定贴合的范围内；若作为防护罩或装饰件，则需保证最低点与运动部件之间留有安全间隙。环形零件的壁厚也不能只按外观等厚处理，扭转剧烈处容易在实体化后形成厚薄不均，进而导致注塑缩痕、3D打印层间薄弱或机加工振刀。

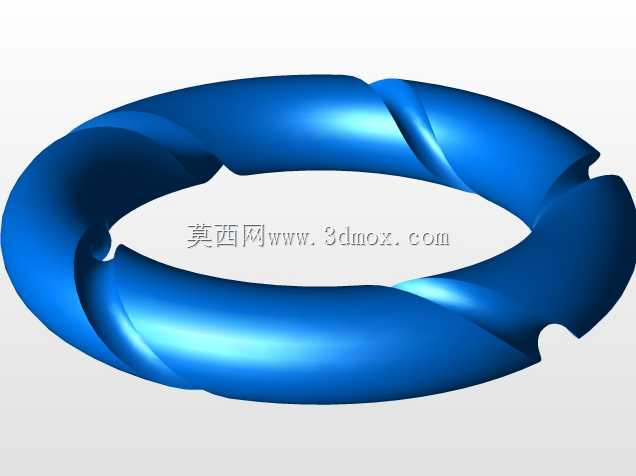

　　曲面设计思路上，应先抓住整体闭环关系，再处理局部扭纹细节。中心线的圆度决定环形主体的装配基准，截面形状决定握持、包覆或支撑效果，扭转规律决定外观节奏。若扭纹沿整周均匀分布，可形成较强的旋转视觉；若扭纹只集中在局部区域，则更适合作为定位标识或人机接触区。图中造型的曲面高光沿环体连续移动，说明主表面具有较好的光顺度，边缘开口与缺口位置则提供了与其他结构接合的可能性。工程化时，这些缺口可扩展为卡扣位、定位槽、止转平面或连接耳，但需要在自由曲面与规则安装特征之间建立过渡面，避免应力集中。

　　对于结构设计人员，该类模型的价值不在于直接替代某一标准件，而在于训练环形曲面从概念到可制造实体的转换能力。评审时应关注内环最小通过直径、外环最大包络、轴向最高轮廓、曲面最小曲率半径、壁厚均匀性以及缺口处的连接强度。若用于旋转设备，还要考虑周向质量分布；扭纹造成的材料增减可能带来不平衡，高速场景下需对几何进行对称化或增加配重。若用于低速外观件，则可保留较大的造型自由度。通过调整截面宽高、扭转角度、分段数量和边缘倒角，可以在同一环形基线上衍生出防护、导向、装饰、握持等多种功能方案。
